康佳LC40G560DC电源故障如何检修？

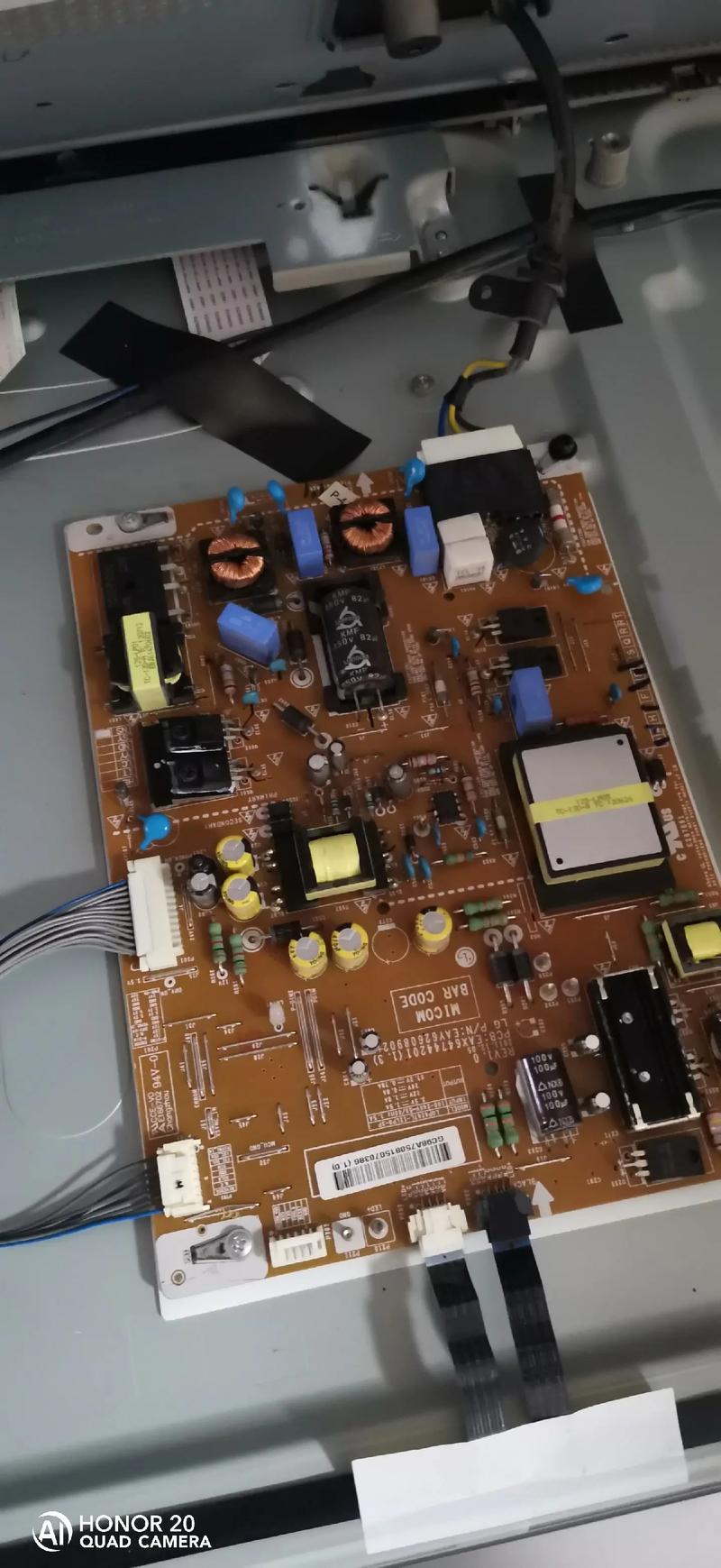

康佳 LC40G560DC 电源板特点

这款电视通常使用的是 GP08 机芯，其电源板型号可能为 168P-SC41N 或类似型号，这是一款比较经典的“二合一”或“三合一”电源板，集成了主电源（PFC）+ 12V 电压生成 以及 逆变器（高压板，Inverter） 功能。

当电视出现“电源故障”时,可能涉及以下几个部分：

1. AC/DC转换（PFC）部分：将220V交流电整流滤波后，升压到约380V的直流电,供给后续电路。
2. DC/DC转换（12V/5V等）部分：将380V电压转换为电视主板、背光板等所需的12V、5V、3.3V等稳定直流电压。
3. 保护电路：过压、过流、过热等保护电路。
4. 逆变器（高压板）：为背光灯管提供高压交流电,点亮屏幕。

第一步：故障现象判断

在拆机之前，先观察电视的具体表现,这能大致判断问题所在：

1. 完全无反应，指示灯不亮：

   • 可能性：电源板最前端部分（保险丝、整流桥、PFC电路）严重损坏，或者电源开关、电源线问题。
   • 排查重点：保险丝、市电输入部分。

2. 红色或黄色指示灯亮，但无法开机，屏幕黑屏：


   （图片来源网络，侵删）
   • 可能性：电源板有电压输出，但可能电压异常、保护电路动作，或者主板/逻辑板故障。这是最常见的情况。
   • 排查重点：电源板输出的12V/5V电压是否正常,是否进入保护状态。

3. 指示灯亮，能听到“嘀”一声开机声，屏幕亮一下瞬间黑屏，或听到“滋滋”声：

   • 可能性：逆变器（高压板）部分故障，导致保护电路启动,或者12V电压严重异常。
   • 排查重点：逆变器电路、背光供电。

第二步：安全准备与工具

⚠️ 安全警告：电视内部存在致命的高压！即使拔掉电源，大电容中仍储存有高压电，在操作前必须放电！

所需工具：

• 万用表（必备,最好有电容档）
• 隔离变压器（强烈推荐，可以隔离市电火线,确保操作安全）
• 电烙铁、焊锡、松香
• 吸锡器或焊台
• 绝缘手套、螺丝刀等

准备工作：

1. 断电：拔掉电视电源线。
2. 放电：找到电源板上体积最大的那个滤波电容（通常标有 +400V），用带绝缘手柄的螺丝刀或大功率电阻（如1KΩ/5W）的两个笔头，同时接触电容的两个引脚，进行放电。重复操作几次，确保放干净。
3. 拆机：小心地拆开电视后盖，找到电源板（通常在左下角或右下角）。

第三步：电源板故障排查与维修流程

我们将按照从易到难、从后到前的顺序进行排查。

外观检查（目测法）

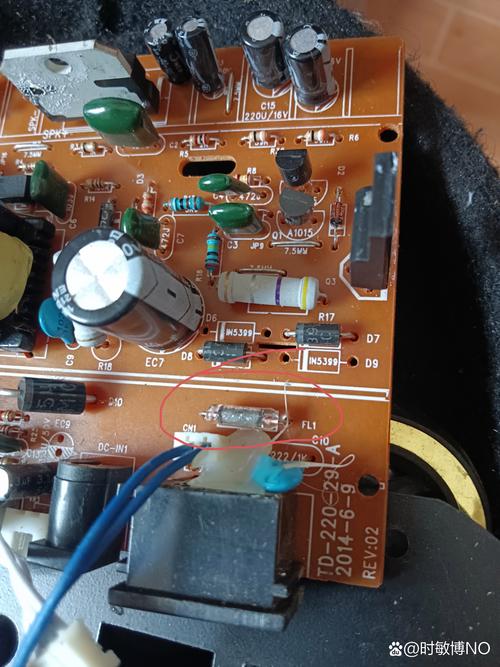

• 保险丝：找到电源板上标有 F1 的保险丝（通常为3.15A或4A），用万用表电阻档测量，如果阻值为无穷大（断路）,说明后级电路存在严重短路。
• 电容：观察电源板上所有电容，特别是鼓包、漏液、顶部“冒顶”的电容，这是最常见的故障点之一,需要更换。
• 电阻、IC：观察是否有明显烧黑、炸裂的元件。
• PCB板：查看是否有因打火或元件烧毁导致的发黑、碳化的痕迹。

保险丝熔断的排查（短路故障）

如果保险丝F1熔断，绝对不能直接更换新保险丝就通电！ 必须先找到短路点。

• 测量整流桥：拔下电源板与主板的连接线，用万用表二极管档测量整流桥（四个引脚的方型元件）的交流输入端（AC L, AC N）到直流输出端（+, -）之间的电阻，正常情况下，正向应有一定阻值，反向应为无穷大，如果正反向都很小或接近0,说明整流桥击穿短路。
• 测量PFC开关管（MOSFET）：PFC电路的开关管（通常是TO-252或TO-220封装的大功率MOS管，型号如K1117, K2141等）是故障高发区，用万用表二极管档测量其D极（漏极）和S极（源极）之间的阻值，如果正反向阻值都很小,说明开关管已击穿短路。
• 测量PFC二极管：与开关管并联的二极管也可能击穿。
• 测量IC（如NCP1394, NCP1607等）：如果上述元件都正常,可能是PFC控制IC损坏导致开关管失控而烧毁。

维修方法：更换损坏的元件（如整流桥、PFC开关管、PFC二极管），然后再次测量对地电阻，确认无短路后,可以尝试通电测试。

保险丝未熔断，但无电压输出（开路故障）

这种情况通常是电源板工作不正常,进入了保护状态。

• 通电测试：在确保已放电且无明显短路元件后，可以通电测试。强烈建议使用隔离变压器！

• 测量关键电压点：

  1. PFC输出电压：测量大滤波电容（+400V）两端的电压，正常工作时，此电压应在380V-400V之间，如果电压很低（如300V以下）,说明PFC电路没有工作。
  2. 12V输出：测量电源板给主板供电的排线或接口上的 12V 电压,这是最重要的电压之一。
  3. 5V-standby电压：测量给待机电路供电的 5VSB 电压，如果这个电压没有,那么指示灯也不会亮。

• 故障定位：

  • PFC电压异常：
    • PFC电压为300V：说明PFC电路未启动，检查PFC供电电阻（大功率水泥电阻或绕线电阻，易开路）、PFC控制IC（如NCP1394）及其外围电路（如VCC供电、启动电阻、反馈电路等）。
    • PFC电压为0V：检查市电输入、保险丝（虽然没熔断，但可能虚焊）、整流桥、PFC开关管的VCC供电通路。
  • 12V电压异常：
    • 12V电压为0V或很低：检查12V电压的生成电路，即DC-DC转换电路，通常由一个PWM控制IC（如LD7552, VIPer12A等）和一个开关变压器（小型的）组成，重点检查这个IC、开关变压器、次级整流二极管（如肖特基二极管）和滤波电容。
    • 12V电压偏高或偏低：通常是反馈电路（如光耦PC817）或取样电阻网络出现问题。
  • 5VSB电压异常：

    检查5VSB的变压器、整流二极管和滤波电容，这个部分通常由一个独立的IC（如VIPer12A）驱动。

逆变器（高压板）故障排查

如果怀疑是逆变器问题（现象为屏幕不亮，但指示灯正常，能听到高压启动的“吱吱”声或屏幕闪一下）,可以这样做：

• 断开逆变器负载：找到电源板上连接到屏幕排线的逆变器输出插座（通常有4-6个）,将其拔下。
• 通电测试：再次通电,测量12V输入是否正常。
• 测量逆变器输出：用万用表交流电压档（高量程，如750V）测量逆变器输出的插座，正常情况下，开机后应能测到交流高压（几十到一百多伏不等）。
• 判断：
  • 如果12V正常，但无高压输出,则故障在电源板的逆变器部分。
  • 如果12V和高压输出都正常，但屏幕不亮，则可能是屏幕本身（灯管）或逆变器到屏幕的排线故障。

第四步：常见故障元件总结（GP08电源板）

根据大量维修案例,康佳LC40G560DC的电源板最容易出问题的元件有：

1. 电解电容：这是最最常见的故障！ 尤其是PFC电路和12V输出滤波部分的电容，品牌不良或长期工作导致性能下降、ESR增大，会引起电压不稳、无输出、带不动负载等。发现鼓包或性能不良，务必全部更换！ 建议使用高品质电容（如红宝石、尼吉康、三洋、黑金刚等）。
2. PFC开关管（MOSFET）：因过压、过流或驱动电路问题击穿。
3. PFC二极管：与开关管一起损坏的概率很高。
4. 整流桥：因雷击或电网波动损坏。
5. PWM控制IC：如NCP1394、LD7552等,因外围元件问题或自身损坏导致不工作。
6. 光耦（PC817）：用于稳压反馈,损坏会导致电压输出异常。
7. 保险丝：最终的保护元件,烧毁是结果而非原因。
8. 5VSB或12V的整流二极管：肖特基二极管因过流或过压损坏,导致电压无输出。

维修建议与注意事项

1. 新手建议：如果完全没有电子维修经验，强烈建议将电源板整板拆下，找专业的维修店更换或维修，因为电源板电路复杂,带电操作风险极高。
2. 更换电容：更换电容时，一定要注意耐压值和容量（μF）必须原样或更高，尺寸也要能装下。
3. 焊接质量：更换元件后，确保焊接点牢固、光滑，无虚焊、假焊,大电流的焊点要上足锡。
4. 保护电路：电源板的保护电路设计精密，有时是电路自身启动了保护,此时强行通电可能会扩大故障。
5. 隔离变压器：在通电测试时，使用隔离变压器可以让你安全地接触到电路的“热地”部分,避免触电。

希望这份详细的指南能帮助您定位和解决康佳LC40G560DC的电源故障,祝您维修顺利！
