飞利浦crt显示器消磁故障怎么修

重要安全声明（必读！）

CRT显示器内部有高压电，即使在断电后，显像管上的阳极电容也可能储存着足以致命的电荷。非专业人员请勿尝试打开后盖进行任何操作！

本指南仅提供理论知识和操作指导，所有涉及机箱内部的维修操作，都应在您具备电子维修知识和安全防护措施的前提下进行。安全第一！

故障现象分析

确认你的显示器是否真的有消磁问题,典型的消磁故障表现为：

• 屏幕局部或大面积出现色斑：通常是红、绿、蓝等不规则的色块,尤其是在屏幕的四角。
• 颜色失真：屏幕某些区域的颜色不正常，比如发红、发绿或发蓝。
• 开机时屏幕有彩色光圈闪一下然后消失：这是显示器自带的消磁线圈（Degaussing Coil）工作的正常现象，如果这个现象消失或效果不佳,就说明消磁电路可能出问题了。

维修方案（从易到难）

使用显示器的手动消磁功能（首选，最简单）

绝大多数CRT显示器都内置了手动消磁功能，这是最简单、最安全的解决方法。

1. 找到消磁按钮：


   （图片来源网络，侵删）

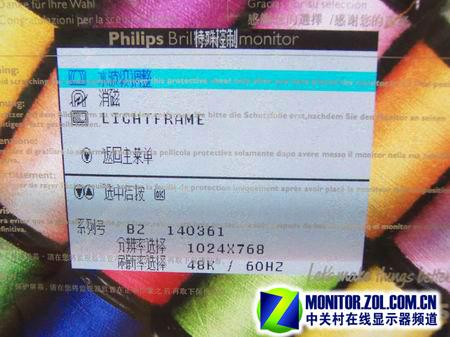

   • 在显示器的OSD（屏幕显示菜单）按钮中寻找，通常按钮上会有一个类似环形磁铁或写有“Degauss”字样的图标。
   • 在显示器的物理按键上寻找，一些老式飞利浦显示器会在侧面或正面设置一个独立的“消磁”按钮。

2. 执行消磁操作：

   • 确保显示器已开机并正常显示。
   • 按下“消磁”按钮。
   • 你会听到显示器内部发出“嗡嗡”或“滋滋”的声音，屏幕图像可能会轻微抖动一下，这是正常的,说明消磁线圈正在工作。
   • 关键点：每次手动消磁后，需要等待5-10分钟，让显示器内部的高压电路完全冷却下来，才能进行第二次消磁,连续多次操作可能会损坏消磁电路或保险丝。

3. 效果评估：

   • 消磁完成后,观察屏幕上的色斑是否消失或明显减轻。
   • 如果一次效果不明显,可以等冷却后尝试第二次。

使用外部消磁棒（手动消磁功能无效时）

如果显示器没有手动消磁功能，或者手动消磁后效果不佳，你可以使用一个专门的工具——消磁棒。

1. 购买消磁棒：


   （图片来源网络，侵删）
   • 在电商平台（如淘宝、京东）搜索“CRT显示器消磁棒”或“消磁器”,价格通常在几十元人民币。
   • 它本质上是一个可以产生强大交变磁场的线圈。

2. 操作步骤：

   • 安全前提：确保显示器处于开机状态，因为只有在有图像的情况下,你才能清楚地看到色斑的变化。
   • 从远处开始：手持消磁棒，从显示器屏幕1米以外的位置，沿屏幕表面由外向内做螺旋状或缓慢的圆周运动,逐渐靠近屏幕中心。
   • 关键操作：当消磁棒移动到屏幕中心时，不要直接移开，而是要将消磁棒在屏幕中心位置缓慢地、水平地移出屏幕，移动到距离屏幕至少1米以上的地方，然后关闭消磁棒的电源。
   • 为什么这样做：这个操作是为了让磁场平滑地衰减，避免在移开消磁棒时在屏幕中心留下新的磁化点。千万不要在屏幕附近直接关闭消磁棒！

3. 效果评估：

   一次操作通常就足够了，如果色斑依然存在，可能是磁化过于严重，可以重复操作一次,但同样需要等待显示器冷却。

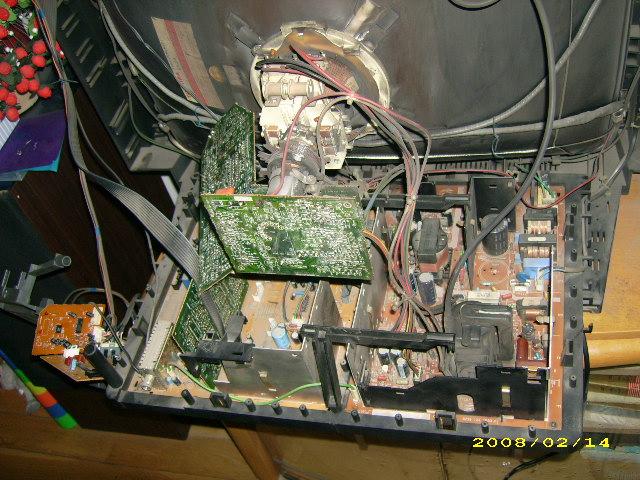

检查并维修内部消磁电路（需要动手能力）

如果以上两种方法都无效，那么问题很可能出在显示器内部的消磁电路上,这需要打开机箱进行检修。

（再次警告：内部有高压电！请确保您了解如何安全操作，如需操作，请先对高压电容进行放电！）

工作原理简介

每次开机瞬间，消磁电路会工作一次,它的工作流程是：

• 开机 -> 消磁热敏电阻（PTC） 阻值很小 -> 大电流流过消磁线圈 -> 线圈产生强磁场 -> 几秒钟后，PTC电阻因自身发热而迅速变为高阻值 -> 电流急剧减小 -> 消磁结束。

常见故障点及维修

故障点一：消磁热敏电阻（PTC）损坏（最常见）

• 故障现象：PTC特性失效，始终保持高阻值，导致开机时没有足够的电流流过消磁线圈,无法消磁。
• 如何判断：
  1. 打开显示器后盖，找到与消磁线圈相连的元件，它通常是一个黑色的、圆片状或方形的元件，上面可能标有“TH”或“PTC”字样。
  2. 在断电状态下，用万用表的电阻档测量其阻值，正常情况下，在室温下阻值应该很小，通常在几欧姆到几十欧姆之间。
  3. 如果测得的阻值非常大（几百上千欧姆甚至无穷大），那么它已经损坏,需要更换。
• 维修方法：
  • 购买一个参数相同或相近的消磁热敏电阻，飞利浦显示器常用的型号有如 SL22、SL44 等,但最好拆下旧件去电子市场购买匹配的型号。
  • 使用电烙铁焊下旧的PTC，焊上新的即可,操作时注意静电防护。

故障点二：消磁线圈开路

• 故障现象：线圈内部的线缆断裂,导致电流无法形成回路。
• 如何判断：
  • 用万用表的电阻档测量消磁线圈两端，正常情况下，阻值应该非常小,通常小于1欧姆。
  • 如果测得阻值为无穷大,说明线圈开路。
• 维修方法：

  线圈开路维修起来比较麻烦，需要找到断裂点，小心地拆开线圈骨架，重新焊接断点，然后重新封装，对于普通用户来说,直接更换整个消磁线圈组件或整个显示器底座可能是更实际的选择。

故障点三：保险丝熔断或电路板故障

• 故障现象：开机后，消磁部分完全没有反应（听不到“嗡嗡”声）。
• 如何判断：
  • 检查电源部分的保险丝是否熔断，如果保险丝熔断,说明后级电路可能存在短路。
  • 检查连接消磁电路的线路是否有断裂、虚焊的地方。
• 维修方法：
  • 如果是保险丝熔断，需要先排查短路点（很可能是PTC或滤波电容击穿）,然后更换同规格的保险丝。
  • 如果是电路板上的元件损坏,需要一定的电路知识进行排查和更换。

总结与建议

1. 首选方案：尝试使用显示器自带的手动消磁功能。
2. 次选方案：如果没有手动功能或无效，购买一个消磁棒,这是最有效的DIY方法。
3. 最后手段：如果消磁棒也无效，再考虑打开机箱维修，但请务必评估自己的技术能力，安全永远是第一位的，对于普通用户来说，当内部维修变得复杂时,这个CRT显示器的维修价值可能已经不高了。

希望这份详细的指南能帮助你解决问题！
