tv5502-zc02电源板故障如何排查修复？

TV5502-ZC02 是一个用于液晶电视的电源板，而不是一个独立的设备。 它通常由主板或遥控器控制，其工作状态（开机/待机）受主板信号（如PS-ON）控制。

电源板基本工作原理简介

要维修,先要懂原理，这块电源板内部主要包含几个关键部分：

1. PFC (功率因数校正) 电路：负责将220V交流电整流并升压到一个稳定的直流电压（通常是+380V左右），这个电路能提高电源效率，减少电网干扰。
2. 主开关电源电路：这是核心部分，它将PFC电路输出的+380V高压直流电，通过高频开关变压器（如T801）降压，再经过整流滤波，输出电视机所需的各种低压直流电压，如：
   • +24V 或 +32V：通常供给背光驱动板（Inverter）或LED灯条。
   • +12V：供给主板、信号处理板等。
   • +5V 或 +5V-STB：待机电压，用于在待机状态下维持主板和电源板自身的控制电路工作。
   • +3.3V 或 +1.8V：由主板的DC-DC转换芯片产生，用于CPU核心供电。
3. 待机控制电路：负责接收来自主板的PS-ON（开机）信号，当PS-ON信号为高电平时，电源板从待机状态切换到正常工作状态，输出所有电压。
4. 保护电路：包含过压、过流、过热、短路等多种保护功能，一旦检测到异常，会立即关闭电源，防止故障扩大。

常见故障现象及原因分析

根据故障现象,我们可以大致判断问题出在哪个部分。

故障现象1：整机完全不通电，指示灯不亮

这是最常见的故障,通常问题出在电源板的输入端或PFC电路。

• 可能原因：
  1. 保险丝熔断：这是首要检查点，保险丝熔断通常意味着后级电路存在严重短路。
     • PFC电路短路：PFC开关管（如大功率MOS管，型号常为STP12NK60Z等）、PFC整流二极管（如D808）、PFC驱动IC（如NCP1653）击穿短路。
     • 主开关电源短路：主开关管（如大功率MOS管，型号常为STP20NM60等）击穿短路。
     • 市电输入回路问题：压敏电阻、X电容、共模电感等短路。
  2. 市电输入回路开路：电源线插头接触不良、内部保险管座接触不良、或输入端有元件烧断开路。
  3. PFC电路未工作：PFC驱动IC损坏、供电异常、或其外围电阻电容损坏，导致PFC电路不工作，没有+380V电压输出，主电源自然也无法工作。

故障现象2：指示灯亮，但无法开机，屏幕不亮

这表明电源板的待机电压（+5V-STB）正常，但主电源没有启动。

• 可能原因：
  1. PS-ON信号异常：主板没有发出开机信号，或者信号线断裂、接触不良，可以用万用表测量电源板上的PS-ON焊点，在按遥控器或面板开机键时，电压应有变化（如从低电平跳变为高电平，或从3.3V变为5V，具体看图纸）。
  2. 主电源电路未启动：
     • 主电源的IC启动电阻（通常是大阻值电阻，如几百KΩ）开路或变值，导致主电源IC（如OB2268, L6599D等）无法获得启动电压。
     • 主电源IC本身损坏。
     • 主电源反馈电路（如光耦PC817、精密稳压IC如TL431）损坏，导致IC因检测到输出异常而自锁，不启动。
  3. 主电源输出端短路：主电源输出的+24V或+12V线路对地短路，导致电源板保护性关机，此时可以逐一断开各组输出电压的负载（拔掉连接到主板和背光板的排线），看是否能恢复正常。

故障现象3：指示灯亮，屏幕亮一下又黑，或闪烁

这通常是电源板或负载进入了保护状态。

• 可能原因：
  1. 电源板自身保护：
     • 过压保护：某个输出电压（如+24V）过高，击穿了后级元件或触发了保护电路，检查稳压反馈电路（光耦、TL431）。
     • 过流保护：主电源开关管或变压器次级整流管性能不良，导致电流过大而触发保护。
  2. 负载问题导致电源板保护：
     • 主板短路：主板上的DC-DC转换芯片或CPU供电部分短路，导致+12V或+5V-STB负载过重。
     • 背光板短路：+24V负载（背光板）短路，导致电源板过流保护。
  3. PFC电路工作不稳定：导致+380V电压波动，影响主电源输出，引发保护。

维修步骤与注意事项

⚠️ 安全第一！维修开关电源存在高压电，尤其是PFC电路的+380V和主电源输入端的+300V以上电压，非专业人士请勿尝试！维修时务必使用隔离变压器，并单手操作，避免触电。

第一步：外观检查与初步测量

1. 目视检查：仔细观察电源板正面和背面，看是否有明显烧焦、鼓包、炸裂的元件（如电容、电阻、IC）、保险丝是否熔断。
2. 测量保险丝：用万用表电阻档测量保险丝是否通，如果熔断，绝对不要直接更换新保险丝就通电！ 必须找到导致熔断的根本原因。

第二步：判断故障区域

1. 不通电（保险丝熔断）：

   • 断开法：将电源板从主板上拆下，不接任何负载。
   • 假负载法：在+24V和+12V输出端接上相应功率的假负载（如汽车灯泡或水泥电阻）。
   • 通电测试：在确保输入市电正常的情况下，通电测量PFC输出端（通常是滤波电容两端）是否有+380V电压。
     • 如果有+380V：说明PFC电路正常，问题在主电源或输出端，继续测量主电源各路输出是否正常。
     • 如果没有+380V：说明问题在PFC电路或输入整流滤波电路，重点检查PFC开关管、整流桥、PFC驱动IC及其外围电路。

2. 通电但不开机（有+5V-STB）：


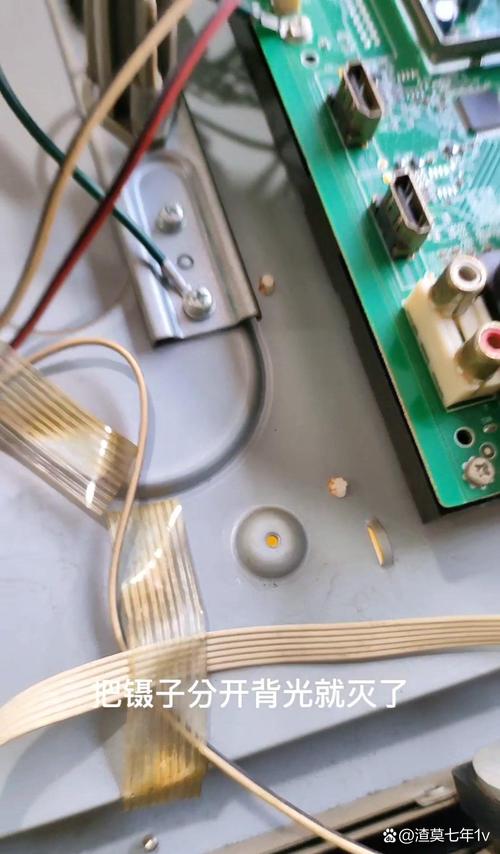

   （图片来源网络，侵删）
   • 测量PS-ON信号：确认主板送来了开机信号。
   • 测量主电源IC供电：找到主电源PWM控制IC，测量其VCC引脚是否有启动电压，如果没有，检查启动电阻。
   • 测量反馈电路：检查光耦和TL431的工作状态，可以尝试断开光耦到主电源IC的反馈脚（通常是2脚），给一个强制启动信号（需要专业知识），看电源是否启动，如果启动，则问题在反馈环路。

第三步：元件级维修

1. 更换损坏元件：根据测量和判断，更换已损坏的元件，如保险丝、PFC/主开关管、整流二极管、炸裂的电容等。
2. 检查周边小元件：大功率元件（如MOS管）击穿，往往是驱动或控制电路的问题，或者本身质量问题，在更换新管子后，一定要检查其栅极电阻、驱动电阻是否正常，否则可能再次击穿。
3. 补焊：对于虚焊的元件，尤其是变压器引脚、IC引脚，进行补焊。

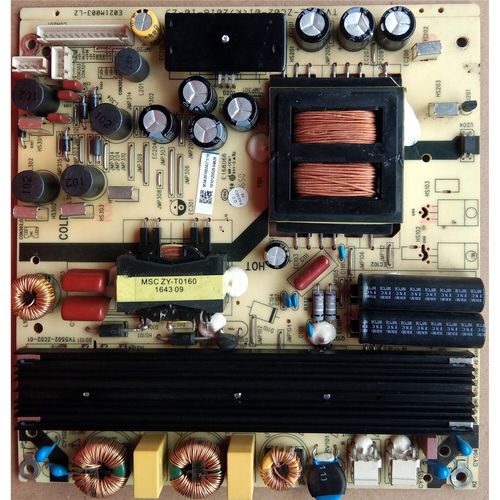

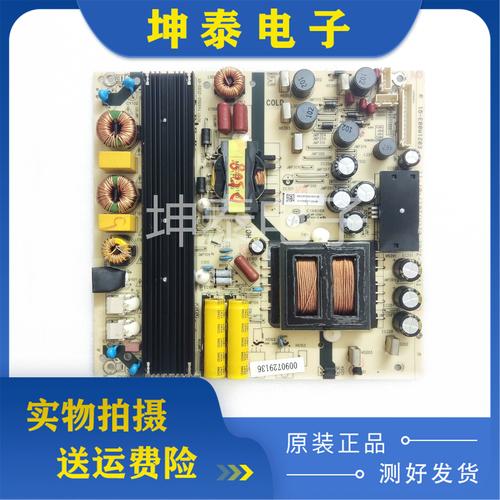

TV5502-ZC02 电源板关键元件位置参考

由于不同厂家生产的版本可能略有差异,以下为通用参考：

• 保险丝 (F801)：通常位于交流输入端，是第一个要检查的元件。
• PFC开关管 (Q801)：一个较大的三极管或MOS管，通常安装在较厚的散热片上。
• PFC驱动IC (IC801)：一个小型贴片IC，型号可能是NCP1653、ICE2HS01等。
• 主开关变压器 (T801)：体积最大的一个变压器，通常有三个绕组。
• 主开关管 (Q802)：另一个大功率MOS管，通常也安装在散热片上。
• 主电源PWM IC (IC802)：另一个关键的小型贴片IC，型号可能是OB2268、L6599D、NCP1399等。
• 光耦 (PC801, PC802)：有4个引脚的小型IC，通常靠近输出滤波电容。
• 精密稳压IC (IC803)：通常是一个3脚的贴片IC，型号为TL431。

维修TV5502-ZC02电源板，核心思路是“由前到后，由输入到输出，由电源到负载”。

1. 不通电 -> 查输入和PFC电路，重点是保险丝和PFC开关管。
2. 有5V但不开机 -> 查PS-ON信号和主电源启动电路，重点是主电源IC的启动电阻和反馈电路。
3. 亮一下就黑 -> 查保护电路和负载，判断是电源自身问题还是主板/背光板问题。

如果你没有电子维修基础,最稳妥的方法是将整个电源板拆下，寻找专业的维修人员或直接更换一块同型号的电源板，更换电源板成本相对较低，也最安全。

希望这份详细的指南能帮助你定位和解决问题！
