维修这类故障,需要遵循“先易后难、先外后内、先供电后信号”的原则,系统地排查,下面我将为您提供一个详细的维修指南。

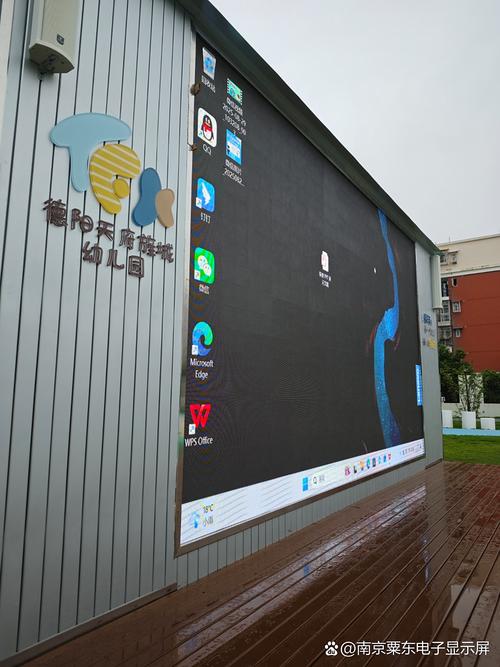

(图片来源网络,侵删)
第一步:故障现象确认与初步分析
要清晰地定义故障现象:
- 是白条还是白线? 是一整行(横条)还是一整列(竖条)?
- 闪烁是规律性的还是无规律的? 是一直亮着,还是时亮时灭?
- 是否在特定模式下出现? 比如只在播放白色或亮色画面时才明显?
- 故障位置在哪里? 是在屏幕的边缘,还是中间?这有助于判断是模组问题还是接收卡/发送卡问题。
初步分析:
- 横条(一整行闪烁): 高概率是行扫描(STB)信号问题,或者是该行所有模组的公共阳极/共阴(COM)供电问题。
- 竖条(一整列闪烁): 高概率是列数据(DATA)信号问题,或者是该列所有模组的电源供电问题。
第二步:由简到繁,逐步排查
请按照以下顺序进行排查,这可以帮你节省大量时间。
检查外部连接与线缆(最常见原因)
户外环境恶劣,连接松动或线缆损坏是首要怀疑对象。

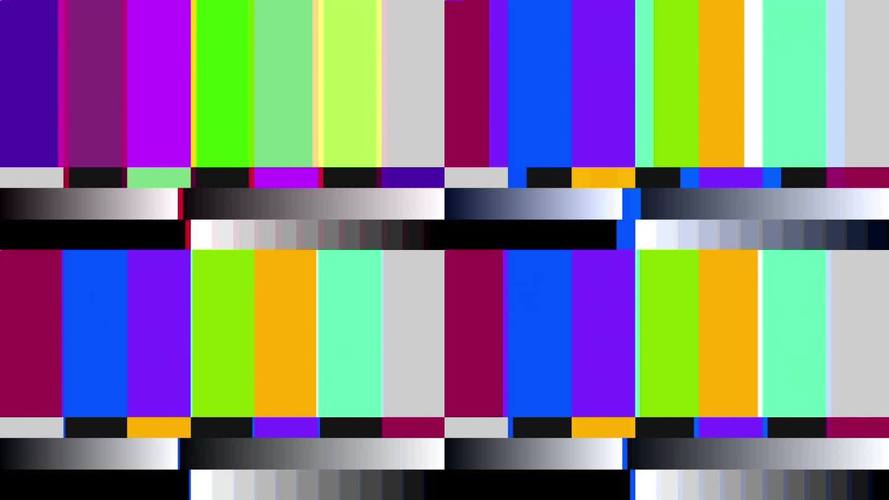

(图片来源网络,侵删)
-
检查模组排线:
- 目视检查: 观察故障区域模组与模组之间的连接排线(通常是扁平的灰色或白色排线),看是否有明显的松动、脱落、弯折或破损。
- 重新插拔: 关闭屏体电源,将故障区域相关的所有模组排线拔下来,检查排线两端的针脚是否有氧化、弯曲或脏污,用无水酒精擦拭干净,然后用力均匀地重新插回去,确保插到底。
- 重点检查: 如果是横条,重点检查该行所有模组之间的行信号排线,如果是竖条,重点检查数据信号排线。
-
检查电源线:
- 目视检查: 检查从电源分配箱到故障模组或模组组的电源线连接是否牢固,看是否有接头松动、烧蚀、进水腐蚀的痕迹。
- 重新拧紧: 关闭电源,将所有相关的电源接头(航空头或端子)重新拧紧,有时看似插紧了,实则接触不良。
-
检查信号主干线:
如果故障区域靠近屏幕的接收卡,检查从接收卡出来的第一根信号线(通常是网线或扁平带缆)是否连接可靠。

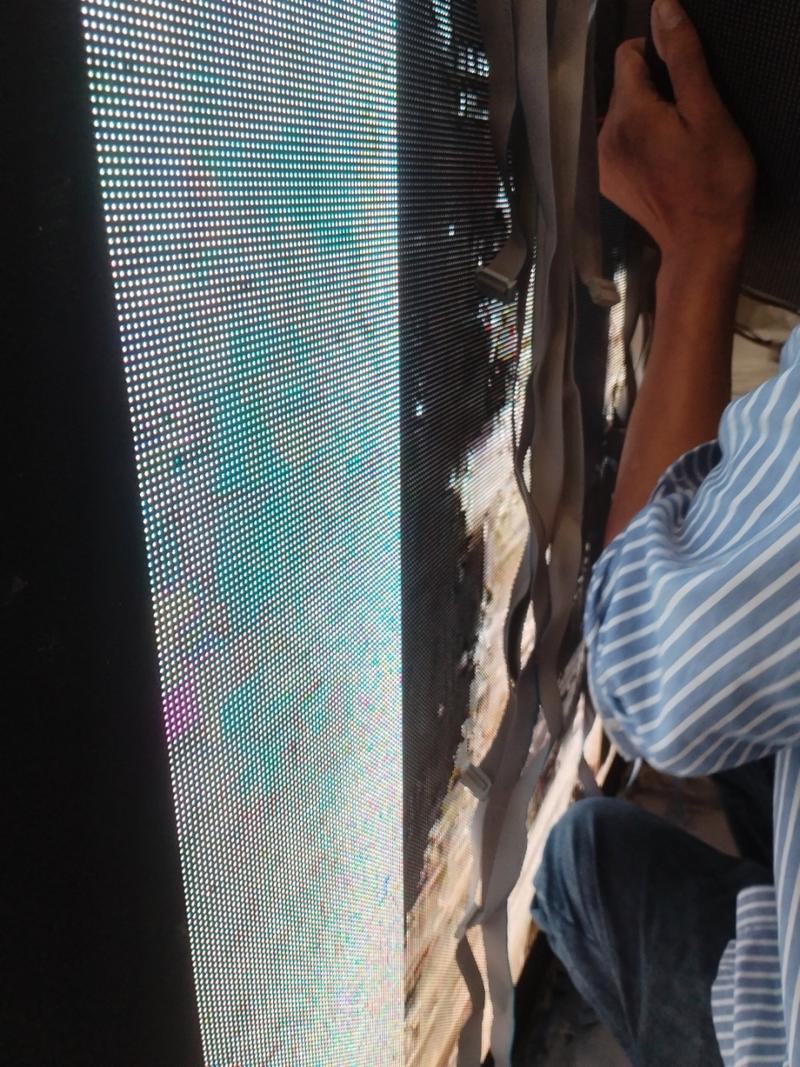

(图片来源网络,侵删)
检查电源供电(次常见原因)
如果外部连接正常,问题很可能出在供电上。
-
测量电压:
- 工具: 万用表。
- 方法:
- 关闭屏体电源。
- 找到给故障区域供电的电源输出端。
- 打开电源,用万用表的直流电压档(通常是DC 50V档)测量电源的输出电压。
- 正常电压: 户外屏常用5V电源,正常电压应在5.0V - 5.2V之间,如果低于4.8V,则可能供电不足。
- 判断:
- 电压为0V: 检查电源输入、保险丝是否熔断、电源开关是否打开。
- 电压偏低(如4.5V): 可能是电源负载过大(带不动太多模组),或电源本身老化,或线路过长导致压降过大。
- 电压不稳: 电源本身故障的可能性很大。
-
排查电源问题:
- 换电源测试: 找一个确认好的、同规格的电源,接到故障模组的电源线上,看故障是否消失,如果消失,则证明是原电源损坏。
- 检查电源负载: 如果一个电源带多个模组,检查是否是某个模组短路导致电源保护,可以尝试逐个断开故障区域的模组电源,看何时电压恢复正常。
检查信号传输(针对行/列信号)
如果电源也正常,那么问题很可能出在信号通路上。
-
判断信号类型:
- 横条问题 -> 行信号: 检查STB(行扫描)信号通路。
- 竖条问题 -> 数据信号: 检查DATA(数据)信号通路。
-
使用示波器(最有效工具):
- 方法: 这是专业维修的“金标准”,将示波器接地夹夹在电源的负极(GND)上,用探头去测量信号线的信号波形。
- 正常波形: 在发送卡或接收卡输出端,能看到清晰、规则的方波信号。
- 异常波形: 在故障模组输入端,如果信号波形消失、幅度严重衰减、或被大量杂波干扰,说明信号在传输过程中丢失了。
- 定位故障点: 从信号源头(接收卡)开始,沿着信号线,逐个模组测量,找到信号从“有”到“无”或“异常”的那个点,那个点就是故障点。
- 方法: 这是专业维修的“金标准”,将示波器接地夹夹在电源的负极(GND)上,用探头去测量信号线的信号波形。
-
如果没有示波器,可以尝试替换法:
- 替换信号线: 找一根确认好的同类型信号线(如网线、扁平带缆),替换掉怀疑有问题的信号线。
- 替换驱动IC(HUB板): 如果信号在模组输入端正常,但输出端异常,很可能是模组内部的驱动IC(或称HUB板)损坏,可以尝试将故障模组的HUB板与旁边正常模组的HUB板互换位置,看故障是否随之移动,如果移动,则证明是该HUB板损坏。
检查模组本身(最深层原因)
如果以上都排查完,问题依然存在,那么可能出在模组内部的元件上。
-
检查灯珠本身:
- 现象: 如果是竖条,且是单色(比如只有红色不亮,其他颜色正常),可能是该列的红色灯珠全部损坏(概率极低,但可能发生),如果是白条,通常是某个颜色通道的灯珠或驱动出了问题。
- 方法: 用肉眼或放大镜观察故障区域的灯珠,看是否有明显的黑点、烧毁痕迹。
-
检查驱动IC(集成电路):
- 作用: 驱动IC负责控制每一颗灯珠的亮灭,它是信号处理的核心。
- 方法:
- 目视检查: 查看模组上的驱动IC(通常是小的黑色方块芯片,上面有型号如MBI5026, TB62726等)是否有烧焦、鼓包、引脚脱焊的迹象。
- 温度检查: 通电一段时间后,用手触摸(注意安全,防止触电!)驱动IC,看是否有异常发烫的芯片。
- 替换法: 这是最可靠的判断方法,如果确认是某个驱动IC损坏,需要用电烙铁将其拆下,并更换上同型号的好芯片,这需要一定的焊接技巧。
-
检查模组PCB板:
- PCB走线断裂: 户外屏幕长期热胀冷缩,可能导致PCB板上的细小铜箔线路断裂,用放大镜仔细检查故障区域附近的线路,看是否有细微的裂纹。
- 虚焊: 驱动IC、电阻、电容等元件的焊点可能因振动或热胀冷缩而出现虚焊,可以给这些焊点重新加焊一遍。
维修流程图
graph TD
A[发现白条闪烁故障] --> B{确认故障现象: 横条/竖条?};
B -- 横条 --> C[检查行信号排线 & 行信号驱动IC];
B -- 竖条 --> D[检查数据信号排线 & 数据信号驱动IC];
C --> E[检查电源供电];
D --> E;
E --> F{电压是否正常?};
F -- 否 --> G[排查电源故障/更换电源];
F -- 是 --> H[使用示波器或替换法定位信号断点];
H --> I{找到故障点};
I -- 排线/线缆 --> J[修复或更换线缆];
I -- 驱动IC --> K[更换损坏的驱动IC];
I -- PCB板 --> L[修复断裂走线/加焊虚焊点];
J --> M[测试,看故障是否解决];
K --> M;
L --> M;
G --> M;
M -- 故障依旧 --> N[检查模组灯珠/更换模组];
M -- 故障消失 --> O[维修完成];
安全提示
- 断电操作: 在进行任何检查、插拔或焊接操作前,务必关闭屏体总电源,并等待电容完全放电,以防触电或损坏设备。
- 防静电: 维修电子元件时,佩戴防静电手环,防止静电击穿敏感的驱动IC。
- 注意防水: 户外屏的维修要特别注意防水处理,修复后要确保所有接头都已做好防水密封。
希望这份详细的指南能帮助您成功解决问题!如果自己无法解决,特别是涉及到芯片级维修时,建议联系专业的LED显示屏维修服务。
