TCLNT25H91稳压电路故障，原因何在？

稳压电路的基本作用

我们需要明白稳压电路是做什么的,它的核心任务是：

1. 稳定输出电压：将电网电压（AC 220V）整流滤波后，得到一个不稳定的直流高压（约+300V），然后通过开关变压器和开关管，将其转换为多路稳定的直流电压，供给主板、行扫描、小信号处理等电路使用。
2. 自动调节：当市电电压波动或负载电流变化时，稳压电路能自动调整开关管的导通时间,使输出电压保持恒定。

如果稳压电路出问题，最直接的表现就是输出电压异常（过高或过低）,从而导致整机工作不正常。

常见故障现象

稳压电路故障通常表现为以下几种典型现象：

1. “三无”故障（无光栅、无图像、无声音）

   • 原因：这是最常见的现象，通常是稳压电路完全失控，导致开关管因过流或过压而被保护电路关断，或者开关管本身已经击穿损坏，电源停止工作,自然就没有任何输出。
   • 可能表现：开机后电源指示灯不亮，或者指示灯亮但整机无反应，测量主电压（如+B电压）可能为0V,或者异常高。

2. 输出电压过高，导致保护电路动作


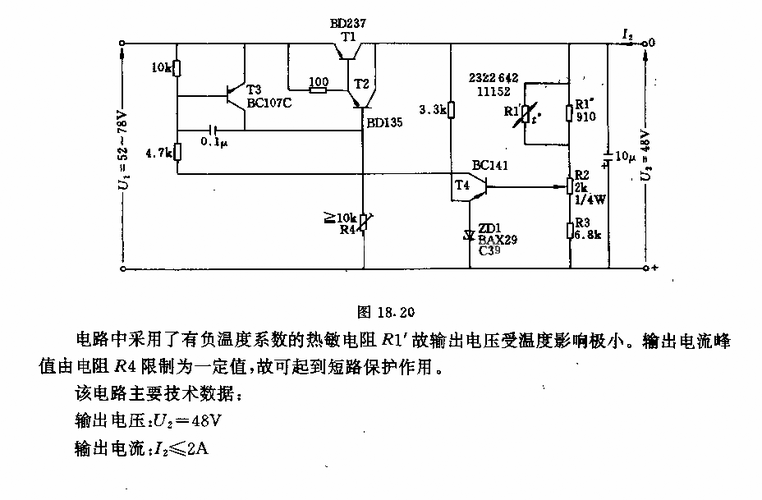

   （图片来源网络，侵删）
   • 现象：开机瞬间可能听到“吱”的一声（保护电路启动的声音），然后马上关机,或者屏幕亮一下就黑屏。
   • 原因：稳压环路失控，导致开关管导通时间过长，输出电压急剧升高,触发了过压保护或过流保护电路。

3. 输出电压过低，整机工作不正常

   • 现象：
     • 屏幕图像缩小,且亮度不稳定。
     • 伴音音量小,且有交流声。
     • 光栅暗淡,图像扭曲。
     • 机器能启动,但工作一段时间后自动关机。
   • 原因：稳压环路试图降低输出电压，或者负载电路（如行输出电路）存在短路,迫使稳压电路拉低电压以维持电流。

4. 电压不稳，图像或声音出现干扰

   • 现象：图像上出现水平黑条或S形扭曲，伴有“嗡嗡”的交流声。
   • 原因：滤波电容失效（容量减小、ESR增大），导致电压纹波变大,影响了视频或音频电路。

核心稳压电路原理简述（以 STR-S6709 为例）

TCLNT25H91 的电源核心是厚膜集成电路 STR-S6709（或其兼容型号如 STR-S6708A），它内部集成了开关管、振荡器、驱动电路和部分保护电路,稳压环路主要由以下几个部分构成：

• 取样电路：通常由一个精密稳压管（如 SE140N）和几个电阻组成，从主电压输出端（+B）取样。
• 误差放大电路：在 STR-S6709 内部，接收取样电压并与内部基准电压比较,产生误差电压。
• 光耦（PC817 或 PC817B）：连接在热地和冷地之间，将误差电压信号从次级侧（冷地）安全地传递到初级侧（热地）。
• 脉宽调制：STR-S6709 内部电路根据光耦传递的信号，调整开关管的导通时间,从而稳定输出电压。

稳压过程简述： 当输出电压升高 → 取样电压升高 → 光耦导通增强 → STR-S6709 的反馈脚（脚1）电压降低 → 内部电路控制开关管导通时间缩短 → 输出电压回落。 反之亦然。

故障排查与维修思路

安全第一！ 在维修开关电源时，务必在初级电路（热地）和次级电路（冷地）之间做好绝缘，建议使用隔离变压器,防止触电。

第一步：外观检查与初步测量

1. 保险丝：拔掉电源插头，打开后盖,找到电源板上的保险丝。

   • 保险丝熔断：说明初级电路存在严重短路，重点检查 STR-S6709 内部的开关管是否击穿、整流桥 DB1 是否击穿、以及 C807/C808 滤波电容是否鼓包或短路，更换损坏元件后，不要急于开机，需在主电压输出端（+B）接上假负载（如60W/220V灯泡）进行测试。
   • 保险丝完好：说明初级电路没有硬性短路,故障可能在稳压环路或次级负载。

2. 测量主电压输出（+B电压）：

   • 方法：找到连接到行输出变压器的那一路主电压输出端（通常是 130V 左右，具体请查图纸）,在路测量或断开负载后测量。
   • 无输出：检查启动电阻、STR-S6709 及其外围元件。
   • 电压过高（远超正常值）：立即关机！ 这通常是稳压环路完全失效，极易烧毁负载，重点检查光耦、精密稳压管（SE140N）和 STR-S6709 本身。
   • 电压过低：可能原因有二：一是稳压环路控制错误；二是次级负载（特别是行输出电路）过重，可以断开行输出级的供电，在+B端接假负载，如果电压恢复正常，则故障在行输出电路；如果电压依然很低,则故障在电源稳压环路本身。

第二步：重点怀疑对象排查

根据初步测量结果,重点检查以下关键元件：

1. 光耦（PC817）：

   • 作用：信号传递，是稳压环路的“桥梁”。
   • 检测：用万用表二极管档测量其内部发光二极管和光敏三极管，正常情况下，发光二极管应有正向压降（约1.0-1.2V），光敏三极管c-e极间应不通电，如果测量c-e极间电阻很小或短路，光耦已损坏，也可以在线测量，在开机瞬间（或用调压器慢慢升压）测量光耦输出端电压应有变化。

2. 精密稳压管（SE140N）：

   • 作用：提供稳定的基准电压给误差放大器。
   • 检测：SE140N 的稳压值是 2.5V，用万用表电阻档或二极管档测量，它应该像一个稳压二极管，反向击穿电压稳定，如果它击穿短路或开路，取样电路就会失效，导致稳压失常,这是极易损坏的元件之一。

3. STR-S6709 厚膜块：

   • 作用：电源的大脑和心脏。
   • 检测：
     • 开路检查：测量其内部开关管的三个极（C、B、E）之间不应有短路，特别是C-E极,正常情况下应有一定阻值。
     • 关键引脚电压：在正常工作时测量其各引脚电压（参考图纸），尤其是反馈脚（脚1）和电流检测脚（脚3），如果电压异常,结合外围元件判断是否损坏。
     • 代换法：如果怀疑STR-S6709损坏，且外围元件（如光耦、稳压管）都已确认正常，最直接的方法就是更换一块新的STR-S6709,这是最常见和最有效的维修手段。

4. 取样电阻网络：

   在+B电压输出端，通常有几个串联的大功率电阻（如 130kΩ, 150kΩ 等）分压，为光耦和稳压管提供取样电压，检查这些电阻是否变值、开路或烧毁。

5. 滤波电容（C807/C808）：

   这些是初级的大容量电解电容（通常为 100μF/400V），如果它们鼓包、漏液或容量下降，会导致300V电压不稳，影响整个电源工作,引起各种疑难杂症。

维修流程总结

1. 安全准备：断电，放电,做好绝缘。
2. 查保险：判断有无严重短路。
3. 测主压：测量+B电压,初步判断故障范围。
4. 假负载测试：区分是电源问题还是负载问题。
5. 查外围：重点检查光耦、SE140N、取样电阻、滤波电容。
6. 查核心：检查STR-S6709及其启动电路。
7. 代换：对可疑的核心元件（如STR-S6709、光耦）进行代换。
8. 上电测试：确认修复后，连接真实负载,进行全面测试。

重要提示：CRT彩电的高压部分有危险，即使断电后，行输出变压器上仍储存有高压，请务必放电后再进行维修，如果您不熟悉电子维修,建议将机器送至专业维修点处理。
