长虹ITV37650X电源板故障如何检修？

当这块电源板出现故障时，通常会有一些典型症状，如“三无”（无光、无图、无声音）、指示灯不亮或闪烁、屡烧保险管等。

下面我将为您详细分析这块电源板的常见故障、维修思路和关键点。

常见故障现象及初步判断

1. 完全不通电，指示灯不亮。

   • 可能原因：保险管熔断、主电路严重短路。
   • 初步检查：打开后盖，找到电源板，观察保险管（通常在电源板输入端，一个玻璃管）是否发黑或熔断。

2. 指示灯亮一下或闪烁，然后熄灭。

   • 可能原因：电源板启动后，因过压、过流或负载异常而进入保护状态，这通常是PFC（功率因数校正）电路或主开关电源电路的问题。

3. 有声音指示灯亮，但屏幕不亮，无图像。


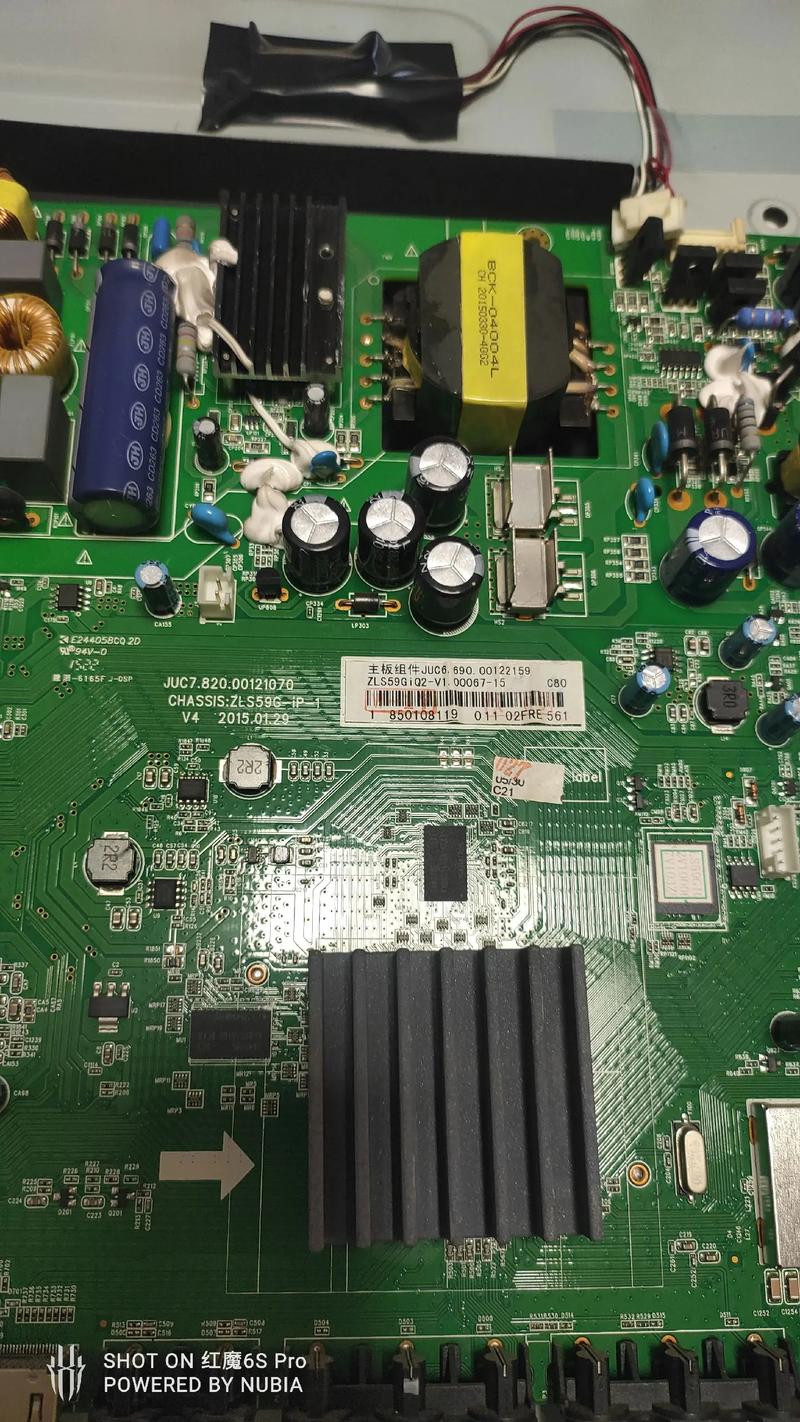

   （图片来源网络，侵删）
   • 可能原因：电源板基本工作正常，但可能无法为背光板提供足够的高压电压，或者背光板本身故障，也可能是5V或12V/24V等电压输出异常。

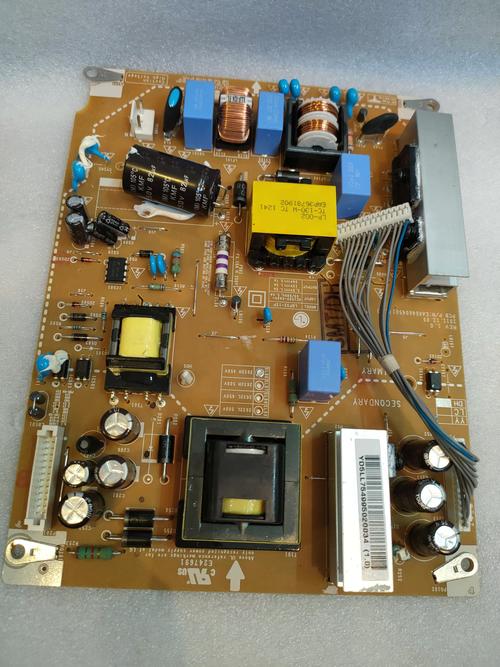

电源板工作原理简介（维修基础）

这块电源板主要分为三大块：

1. 待机电源（副电源）：无论主电源是否工作，只要插上电，这部分就开始工作，产生一个稳定的+5VSB（待机5V）电压，用于遥控待机、CPU供电等。
2. PFC电路（功率因数校正）：在主电源启动后工作，将市电整流后的不稳定直流电升压到约380V-400V的稳定高压,以提高功率因数和为后级主电源提供稳定的输入。
3. 主开关电源：以PFC输出的高压为输入，通过开关变压器和开关管，降压产生各组负载所需的电压，如+24V（或+12V，给主板和背光板供电）、+12V（给伴音功放等）、+5V（给主板逻辑部分）等。

维修顺序：应遵循“先副电源，再PFC，后主电源”的原则。

详细维修思路与步骤

警告：电视机内部存在高压，非专业人员请勿尝试维修！操作前务必断开电源并对大容量电容进行放电，以免发生触电危险！

第一步：安全检查与目视检查

1. 断电放电：拔下电视电源线，等待几分钟，用大功率电阻（如5W/10kΩ）的表笔分别去碰触PFC输出端的大滤波电容（通常是400V/220uF或更大）的正负极两端,确保其已无电荷。
2. 目视检查：
   • 保险管：如果保险管F1发黑或熔断,说明后级电路存在严重短路。
   • 电容：检查有无鼓包、漏液。
   • 电阻：检查有无烧焦、变色的，特别是限流电阻、取样电阻。
   • IC和MOS管：检查有无炸裂、烧毁的痕迹。

第二步：针对不通电（保险熔断）的维修

如果保险管熔断，绝对不能直接换上新保险管就通电！必须先找到短路点。

1. 测量市电输入整流桥：用万用表二极管档测量整流桥（BR801）的四个引脚,判断其四个二极管是否击穿短路。
2. 测量PFC开关管和副电源开关管：
   • 这两个MOS管（如Q801, Q802）是故障高发区。
   • 拆下MOS管，用万用表二极管档测量其三个引脚（G极、D极、S极）之间的阻值,判断是否被击穿短路。
   • 如果击穿，必须检查其驱动电阻和栅极电阻是否开路或变值，以及稳压二极管是否损坏，否则,换上新管后会再次击穿。

常见易损件：

• 整流桥 (BR801)
• PFC开关管 (Q801, Q802，如STP16N60M2)
• 副电源开关管 (Q803，如STP12NM60)
• PFC驱动IC (U801，如NCP1394)
• 主电源PWM控制IC (U802，如NCP1397A)
• 稳压二极管：用于保护MOS管不被过压击穿。

第三步：针对指示灯闪烁或无输出（保险未熔断）的维修

这种情况说明电源板有启动动作,但无法正常工作。

1. 测量副电源输出：

   • 通电瞬间，用万用表测量副电源的输出端（通常是连接排线的VSB端），看是否有+5VSB电压输出。
   • 如果没有，检查副电源的启动电阻（通常是大阻值电阻，如1MΩ以上）、反馈电路（光耦U804如PC817）、副电源IC（U803如TNY277）等。

2. 测量PFC电路：

   • 如果副电源正常（有+5VSB），但PFC不工作，PFC输出端电压会很低（约300V以下，而不是正常的380V）。
   • 检查PFC驱动IC（U801，NCP1394）的供电、电压反馈脚（VSENSE）、电流检测脚（ISENSE）的电压是否正常。
   • 检查PFC的升压电感、二极管（D803）是否正常。

3. 测量主电源电路：

   • 如果PFC电压正常（约380V），但主电源无输出（如无+24V/+12V）,问题出在主电源。
   • 检查主电源PWM控制IC（U802，NCP1397A）的工作条件：供电、电压反馈、电流反馈、使能脚等。
   • 检查主电源的开关管（Q804）、次级整流二极管（如D810, D811）和滤波电容是否正常。
   • 保护电路：很多情况下，电源指示灯闪烁是保护电路启动的信号，需要重点检查过压、过流保护相关的元器件，如稳压管、光耦、比较器等。

关键测试点与正常参考电压（仅供参考，需以具体图纸为准）

常见易损元件清单（维修备件参考）

1. 保险管 (F1)：通常为3.15A / 250V。
2. 整流桥 (BR801)：如GBU6J。
3. PFC开关管 (Q801, Q802)：如STP16N60M2, 20N60C。
4. 副电源开关管 (Q803)：如STP12NM60, 13N60C。
5. 主电源开关管 (Q804)：如STP20N60M2, 25N60C。
6. PFC驱动IC (U801)：NCP1394。
7. 主电源PWM控制IC (U802)：NCP1397A。
8. 副电源IC (U803)：TNY277PN。
9. 光耦：PC817x4 (用于反馈和隔离)。
10. 稳压二极管：常见如18V, 20V, 22V等,用于MOS管保护。
11. 滤波电容：输入端的X电容、Y电容,PFC和主电源输出的大电解电容。

总结与建议

• 先易后难：先从保险管、易损元件开始排查。
• 先静态后动态：先在断电状态下测量电阻、二极管,再通电测量关键点电压。
• 隔离法：如果怀疑是负载问题（如主板或背光板导致电源保护），可以断开主板和背光板的连接，只接假负载（如灯泡）来判断电源板本身是否正常。
• 图纸是关键：如果能找到该电源板的官方图纸（Schematic Diagram），维修将事半功倍，网上可以搜索“RSAG7.820.1238图纸”。
• 安全第一：再次强调，非专业维修人员强烈建议将电源板整机拆下，寻找专业的电视维修店进行维修，自己维修风险高,且可能造成二次损坏。

希望这份详细的指南能对您有所帮助！
