志高变频挂机故障代码ff如何维修？

“FF”代码在志高变频空调中，通常代表 “模块保护” 或 “IPM故障”，这里的IPM是 Intelligent Power Module 的缩写，中文意为“智能功率模块”，它是变频空调的“心脏”，负责将直流电逆变成可变频的交流电来驱动压缩机，一旦模块出现问题，空调为了防止更严重的损坏（如炸模块、烧主板），会立即停止运行并显示“FF”代码。

“FF”故障是一个综合性故障，原因多种多样，维修时需要系统性地排查,下面我们通过一个典型的维修案例来拆解整个诊断和解决过程。

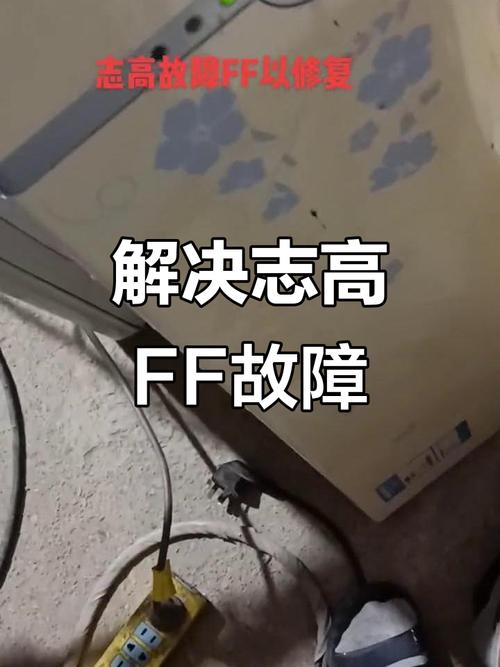

维修案例：志高变频挂机显示FF，外机不工作

故障现象描述

• 用户报修： 家中客厅的志高变频挂式空调，开机后，内机正常送风，但外机风扇不转，压缩机不启动，几分钟后内机显示故障代码“FF”。
• 初步判断： 典型的“模块保护”或“IPM故障”现象。

维修工具与准备

1. 基本工具： 万用表（带二极管档和电容档）、螺丝刀、扳手。
2. 专业工具（强烈推荐）：
   • 变频空调专用压力表组： 用于测量系统压力,判断制冷剂情况。
   • 钳形电流表： 用于测量压缩机三相电流和总电流。
   • 绝缘手套和护目镜： 操作高压电时必备安全装备。
   • 备用配件： 模块、主板、压缩机、电容等（根据经验判断可能需要的备件）。

维修步骤与详细分析

第一步：安全检查与初步信息收集

1. 断电操作： 首先关闭空调电源总闸,确保操作安全。
2. 观察外观： 检查内外机是否有明显损坏、碰撞痕迹,连接管是否被压扁或折断。
3. 询问用户： 向用户了解故障发生前的情况，
   • 空调是否刚经历断电、雷雨天气？
   • 故障发生前是否有异响、异味？
   • 最近是否进行过维修或加氟？
   • （本案例用户反馈：前几天雷雨天气后就没怎么用，今天开机就出问题了。）

第二步：上电自检与代码确认

1. 恢复供电： 合上电源闸。
2. 观察现象： 用遥控器开机，内机导风板正常动作，开始送风（通常为防风干模式或自然风）。
3. 等待代码： 约1-2分钟后，内机显示屏出现“FF”代码，同时内机停止送风，用耳朵靠近外机，听不到任何声音（风扇不转，压缩机不启动）。
4. 初步结论： “FF”代码确认无误,故障指向模块或其保护电路。

第三步：断电后静态电阻测量（关键步骤）

这是诊断“FF”故障最核心、最安全的步骤。务必在断电并等待至少5分钟，让模块内部电容充分放电后进行！

1. 拆开外机外壳： 拆下外机外壳，找到变频驱动板（通常上面有大块的散热片和IPM模块）。
2. 找到IPM模块： IPM模块是一个有多个端子的黑色方块，通常连接着粗的U、V、W三相线（通往压缩机）和较细的P、N、+15V等控制线。
3. 测量模块输入端（P、N端）：
   • 万用表二极管档： 红表笔接P（+），黑表笔接N（-），正常会显示一个较低的电压值（约0.4-0.9V）,这是模块内部续流二极管的压降。
   • 交换表笔： 黑表笔接P，红表笔接N，应显示“OL”或无穷大。
   • 本案例测量结果： 正常,说明模块输入端整流桥部分可能没问题。
4. 测量模块输出端（U、V、W端）：
   • 万用表二极管档：
     • 红表笔接U，黑表笔分别接V、W,应测得一个二极管的压降值。
     • 黑表笔接U，红表笔分别接V、W，应显示“OL”。
     • 同理，测量V-W、V-U、W-U之间的正反向特性。
   • 判断标准： 任意两相之间，正反向都导通（有数值）或都不通（OL），都说明模块内部IGBT（绝缘栅双极型晶体管）击穿短路。
   • 本案例测量结果： 异常！ 测量U-V之间，正反向都有读数，约为0.3V,说明模块内部U相和V相的IGBT已经击穿短路。
5. 测量模块控制端：

   检查模块与主板的通信端子（如FO、CN等）是否有虚焊或腐蚀。

第四步：原因分析与配件更换

1. 确定故障点： 静态测量结果明确指向 IPM模块内部击穿损坏。
2. 分析损坏原因（非常重要，避免二次故障）：
   • 电压异常： 用户提到雷雨天气，最可能的原因是 电网电压瞬间过高（雷击），导致模块过压击穿,这是模块损坏最常见的外部原因。
   • 散热不良： 模块工作时会产生大量热量，如果散热片灰尘堵塞、风扇不转或导热硅脂干涸，会导致模块过热而损坏，本案例中外机不转，但这是模块损坏后的结果,而非原因。
   • 压缩机故障： 压缩机卡缸、线圈短路等，会引起模块输出电流异常，导致模块过流保护甚至烧毁,需要进一步排查。
   • 主板驱动电路故障： 主板上给模块提供驱动信号的电路（如光耦、电阻、电容）异常，会导致模块工作异常而损坏，这种情况较少见,但存在。
3. 制定维修方案：
   • 首要任务： 更换损坏的IPM模块。
   • 必要检查： 必须同时检查压缩机！ 因为模块击穿有可能是压缩机引起的，如果只换模块,新模块很可能再次被损坏。
4. 检查压缩机：
   • 测量压缩机阻值： 用万用表电阻档测量压缩机三相接线端子U、V、W之间的阻值，三相阻值应基本相等，且在1-3欧姆左右，如果阻值无穷大或三相阻值相差很大,说明压缩机内部线圈开路或不平衡。
   • 测量绝缘： 测量压缩机接线端子与压缩机外壳之间的电阻，应为无穷大（OL），如果阻值很小,说明压缩机线圈接地。
   • 本案例检查结果： 压缩机三相阻值正常，对地绝缘良好,排除了压缩机故障的可能性。
5. 更换模块：
   • 记录下原模块的型号和规格。
   • 拆下损坏的模块,注意不要弄坏周围的元件。
   • 清洁模块散热片,并在新模块背面均匀涂抹新的导热硅脂。
   • 将新模块安装好，并拧紧螺丝,确保散热良好。
   • 将所有连接线按原样接好。

第五步：安装、测试与交机

1. 安装外机外壳： 确保所有接线正确无误后,装回外机壳。
2. 通电测试：
   • 合上闸,开机。
   • 观察： 内机开始工作，几秒钟后，听到外机“咔”的一声，压缩机启动，同时外机风扇也开始运转。
   • 测量：
     • 用万用表测量电源电压，在220V左右,正常。
     • 用钳形电流表测量空调总运行电流,与额定电流基本相符。
     • 用压力表组测量系统压力，静态压力平衡，开机后低压压力正常,说明制冷系统也正常。
3. 观察运行： 让空调运行15-30分钟，观察内机显示屏是否再次出现“FF”代码，运行平稳，制冷/制热效果良好。
4. 清理现场并向用户解释：
   • 清理维修现场,告知用户故障已排除。
   • 向用户解释： “您家的空调是雷雨天气导致电压不稳，烧坏了空调的核心部件——功率模块，我已经为您更换了全新的模块，并且检查了压缩机，都正常，现在空调已经可以正常工作了，建议您以后打雷时最好拔掉空调电源插头，以保护电器。”

志高“FF”故障代码的通用排查思路

1. 代码确认： 确认故障代码为“FF”,即模块保护。
2. 断电测量： 安全第一！ 断电后，用万用表二极管档测量IPM模块P-N、U-V、V-W、W-U之间的正反向电阻值,这是判断模块好坏最直接的方法。
3. 区分主次：
   • 模块本身损坏： 更换模块。务必同时检查压缩机！
   • 模块正常： 问题出在模块的“保护电路”或“驱动电路”。
     • 检查模块供电： 检查给模块供电的直流电压（如P、N之间的310V左右直流电）是否正常。
     • 检查驱动信号： 检查主板送给模块的驱动控制信号是否正常（需要示波器等更专业的工具）。
     • 检查温度传感器： 检查模块或散热片上的温度传感器是否开路或短路。
     • 检查主板： 如果以上都正常，则可能是主板上的驱动电路或保护检测电路故障,需要维修或更换主板。
4. 根源分析： 找到并排除导致模块损坏的根本原因，如电压不稳、散热不良、负载异常等，才能彻底解决问题,避免返修。

通过以上系统性的案例分析和思路总结，希望能帮助你更好地理解和处理志高空调“FF”故障代码。
