第一步：安全须知与初步诊断

在开始任何维修之前,请务必遵守以下安全规范：

（图片来源网络，侵删）

断电并放电： 拔下电视电源线，对于CRT电视（虽然这款是液晶，但习惯很重要）或带有大电容的电源板，需要等待一段时间（建议10-15分钟）或使用大功率电阻对电源滤波电容进行放电,以防触电。
准备工具： 十字螺丝刀、一字螺丝刀、万用表、电烙铁、焊锡、吸锡器、尖嘴钳、导线（用于飞线）等。
拍照记录： 在拆卸任何螺丝、排线或元器件之前，用手机拍照记录其原始位置和方向,这是避免装错的关键。
识别型号： 32PFL1643 T3 是一款比较老的LCD电视，其核心部件（主板、电源板、屏驱动板）可能有多个版本，维修时，务必备下主板、电源板等上面的完整型号,以便查找对应的图纸和资料。

第二步：常见故障现象与维修思路分析

这款电视的典型故障通常集中在几个核心部件：电源板、主板（主板）、屏幕驱动板（T-CON板）。

故障现象一：完全不开机（指示灯不亮）

这是最常见的故障,通常由电源板问题引起。

故障原因分析：
1. 电源板自身故障：
  - 保险丝熔断： 这是最直观的现象,保险丝熔断说明后级电路存在严重短路。
  - PFC（功率因数校正）电路故障： 如PFC开关管（通常是一个大MOS管，如K2645、K2677等）击穿短路。
  - 副电源电路故障： 产生+5V Standby（待机电压）的电路出现问题,导致CPU无法获得工作电压。
  - 整流桥、输入滤波电容等损坏。
2. 外部问题： 电源线损坏、墙壁插座没电。
维修步骤：

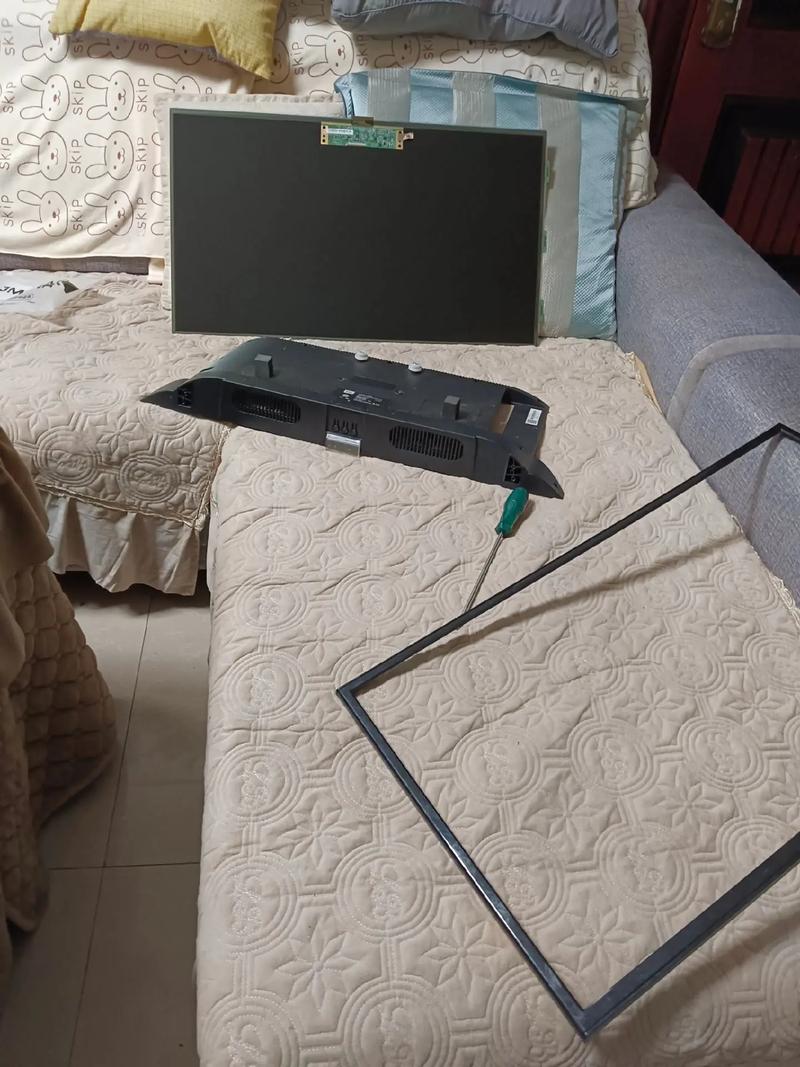

（图片来源网络，侵删）
1. 目测检查： 拆开电视后盖，找到电源板，观察保险丝是否发黑、熔断，如果保险丝熔断，切勿直接更换保险丝就通电，否则会再次烧毁,甚至扩大故障。
2. 测量关键点电阻：
  - 测量保险丝两端电阻： 如果阻值接近0欧,说明后级存在严重短路。
  - 测量PFC开关管D-S极（漏极-源极）电阻： 正常时应有数百千欧的阻值，如果为0欧或接近0欧,基本可以判断该开关管击穿短路。
  - 测量副电源高压侧（如300V）和低压侧（如+5V）对地电阻： 检查是否有明显短路。
3. 更换损坏元件：
  - 如果PFC开关管击穿： 除了更换开关管本身，还需检查其驱动电阻、稳压二极管、电流检测电阻以及PFC控制芯片（如NCP1397、NCP1607等，具体看电源板型号）是否同时损坏，这是维修的要点,否则极易再次击穿。
  - 如果保险丝熔断但PFC管正常： 重点检查副电源的初级部分，如开关管、尖峰吸收电路（RCD电路）、变压器初级绕组等。
4. 通电测试（需谨慎）：
  - 假负载法： 在确认主电源（如24V/12V）输出端对地没有短路后，断开电源板与主板的连接，在电源板输出端接上相应功率的电阻作为假负载（24V端接一个10W、10Ω的电阻）。
  - 通电测量： 通电后，用万用表测量+5V Standby电压是否正常，如果正常，说明副电源工作正常，再测量主电源（如24V、12V）是否输出正常，如果输出正常,则故障在电源板与主板之间的连接或主板本身。

故障现象二：指示灯亮，但不开机或“三无”（无光、无图、无声音）

这通常意味着电源板能提供待机电压,但主电源未能启动或主板工作不正常。

故障原因分析：
1. 电源板问题： 主电源电路（如PFC电路、主开关电源）未工作，导致主板得不到+24V/+12V等主供电。
2. 主板问题：
  - CPU工作条件不满足： CPU的供电（通常是+3.3V或+5V）、复位、时钟这三要素缺少任何一个。
  - I2C总线通信故障： CPU无法通过I2C总线控制电源板开机、读取屏参等。
  - 软件故障（可能性小）： 极少情况下,程序错乱导致无法开机。
  - 主板本身损坏： 如CPU、电源管理芯片、周边元件损坏。
维修步骤：
1. 测量电源板输出： 在主板连接器处测量是否有+24V和+12V（或电视标注的其他电压）输出，如果完全没有,说明电源板未收到开机指令或电源板主电源故障。
2. 测量主板待机控制信号：
  - 查找主板上的PS-ON或ON/OFF信号，这个信号通常是高电平或低电平有效,由CPU发出。
  - 在按下遥控器或面板电源键时，用万用表测量该点电压是否有变化（从0V变为3.3V或5V），如果没有变化,说明主板CPU或相关电路有问题。
3. 检查主板工作条件：
  - 供电： 测量CPU、内存、Flash等核心芯片的供电是否正常。
  - 时钟： 用示波器测量CPU的晶振引脚，是否有正常的正弦波（通常是几十MHz，如24MHz），波形幅度要足够,否则CPU无法工作。
  - 复位： 测量复位芯片或CPU复位引脚,在通电瞬间应有一个低电平然后变为高电平。
4. 检查I2C总线： 测量SDA和SCL线的电压，正常情况下，空闲时电压在3.3V左右，当有数据传输时会有微小的波动，如果电压被拉低到0V或接近0V,说明总线可能被某个芯片拉死或对地短路。
5. 刷写固件（高级操作）： 如果怀疑是软件问题，需要找到同型号的主板固件文件和刷写工具（如CH341A等），尝试重新刷写程序，这有一定风险,需谨慎。

故障现象三：图像异常，但声音和伴音正常

这通常指向屏幕驱动板（T-CON板）或屏幕本身的问题。

（图片来源网络，侵删）

故障原因分析：
1. T-CON板故障：
  - T-CON板供电问题： 供电电压（如+3.3V, +5V, +12V）不正常。
  - T-CON板虚焊或元件损坏： 如Flash存储器（存储屏参）、主控芯片、LVDS发送芯片等虚焊或损坏。
  - 程序（屏参）丢失或错乱。
2. 屏幕本身故障： 屏幕内部的驱动电路或面板像素损坏。
3. 主板LVDS输出问题： 主板到T-CON板的LVDS排线或接口接触不良,或主板LVDS输出有问题。
维修步骤：
1. 观察故障特征：
  - 竖线/横线： 通常固定位置，不受图像内容影响，多为T-CON板或屏幕驱动电路损坏。
  - 花屏、马赛克、乱码： 图像数据传输出错，多为T-CON板虚焊、LVDS排线接触不良或T-CON板芯片损坏。
  - 全白屏、全黑屏、单色屏： 可能是T-CON板未工作或屏幕损坏。
2. 检查T-CON板供电： 测量T-CON板供电插座上的电压是否正常。
3. 敲击法： 在电视工作时，用绝缘手柄的螺丝刀手柄轻轻敲击T-CON板和LVDS排线区域，如果图像时好时坏，说明存在虚焊或接触不良。
4. 补焊T-CON板： 这是维修花屏、竖线等故障的常用方法，对T-CON板上的主要芯片（主控、Flash、LVDS芯片）进行补焊,使用足量的焊锡和合适的电烙铁温度。
5. 更换T-CON板或屏幕： 如果补焊无效，可以尝试寻找同型号的T-CON板进行代换，如果更换T-CON板后故障依旧，则很可能是屏幕本身损坏，维修成本极高,通常建议直接更换电视。

第三步：总结与建议

先电源，后主板： 任何维修，都应先确保电源板输出正常,这是系统工作的基础。
先易后难： 先检查排线是否松动、接口是否氧化,再进行深入电路检测。
善用图纸和资料： 搜索电视型号或电源板/主板型号，查找对应的电路图和点位图,能让维修事半功倍。
成本评估： 对于老型号电视，如果屏幕损坏，维修成本可能超过二手电视的价格，如果主板或电源板维修费用过高,也需要考虑是否值得维修。

希望这份详细的维修指南能对您有所帮助，再次强调，安全第一,谨慎操作！
