什么是枕校？ “枕校”是“枕形校正”的简称，显像管（CRT）电视的屏幕是球面的，电子枪发射的电子束在屏幕边缘会比在中心走得更远，导致屏幕左右两侧出现向内凹陷的失真，形状就像一个枕头，枕形校正电路的作用就是产生一个特殊的波形，去调制电子束的水平扫描幅度，使得屏幕两侧的电子束“慢下来”，从而补偿这种失真,让图像呈完美的矩形。
（图片来源网络，侵删） -

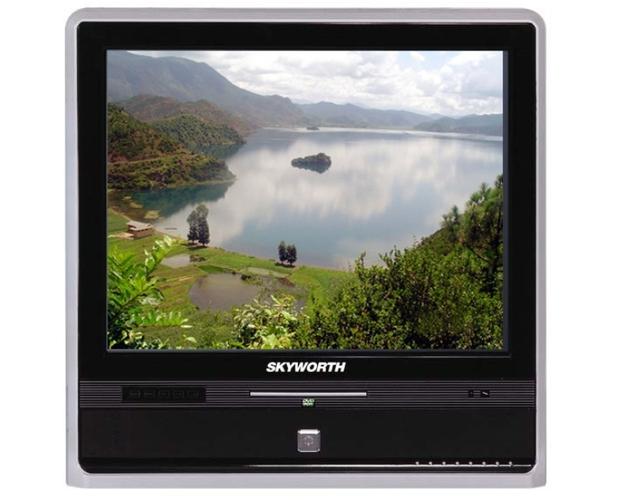

创维25TI9000是什么电视？ 这是一款老式的CRT（阴极射线管）彩色电视机，它没有液晶面板，而是使用一个大的显像管，它必然存在枕形校正的问题,并且有专门的枕校电路。
-
“枕校故障”具体表现是什么？ 用户描述的“枕校故障”通常有以下几种情况：
- 图像左右两边向内凹陷（典型枕形失真）： 枕校电路完全不工作了。
- 图像左右两边向外凸起（反枕形失真）： 枕校电路工作异常,校正过度了。
- 图像顶部或底部有弧度： 这通常是“行幅”或“场线性”问题,但与枕校电路密切相关。
- 图像严重扭曲，或伴随闪烁、拉丝： 可能是枕校电路元件损坏,干扰了行扫描或场扫描电路。
- 屏幕一侧或局部有扭曲： 可能是枕校电路中某个部分（如枕校变压器）局部损坏。
枕校故障的根本原因分析
创维25TI9000的枕校电路主要由以下几个核心部分组成,故障也通常出在这些地方：
-
枕校变压器（TDA8145/TDA8145为核心或类似方案）：
（图片来源网络，侵删）- 这是枕校电路的“心脏”，它是一个带有可调磁芯的变压器，其初级线圈受控于枕校信号，次级线圈输出一个抛物波电压,去调制行偏转线圈的电流。
- 常见故障：
- 内部短路或断路： 这是最常见的故障，变压器过热、受潮或自然老化都可能导致内部线圈损坏。
- 磁芯松动或性能下降： 导致无法正确调节校正量。
- 引脚虚焊或断裂： 特别是这种老式电视,长时间工作后焊点容易开裂。
-
枕校集成块（如TDA8145, TDA8145等）：
- 这是一块专门用于枕形校正信号处理的集成电路，它接收来自CPU或小信号处理芯片的场频抛物波信号，并进行放大和变换,去驱动枕校变压器。
- 常见故障：
- 芯片损坏： 由于工作电压较高、发热量大,芯片本身容易击穿损坏。
- 外围元件损坏： 如供电电阻、滤波电容、耦合电容等开路或短路,导致芯片工作不正常或损坏。
-
枕校功率管（如2SC5144, 2SC2482等大功率管）：
- 枕校电路需要处理相当大的功率，通常会用一个大功率三极管来驱动枕校变压器的初级,这个管子也容易损坏。
- 常见故障：
- 击穿短路： 这是典型故障，一旦击穿，可能会导致保险丝熔断,或烧毁驱动电路。
- 虚焊： 大电流通过的地方，虚焊会导致接触不良,引起图像扭曲或发热。
-
相关电容和电阻：
- 滤波电容： 枕校电路的供电滤波电容（通常是容量较大、耐压较高的电解电容）如果失效（容量下降、漏液），会导致供电不稳，图像会扭曲、闪烁。
- 耦合/积分电容： 用于形成抛物波形的电容如果失效，会导致波形失真,校正效果变差。
- 取样电阻： 用于反馈电流或电压的电阻如果变值，会使枕校电路的“眼睛”失灵,无法正确校正。
故障排查与维修步骤（重要：安全第一！）
警告：CRT电视内部存在高压，即使断电后，显像管阳极上仍储存有大量电荷，足以致命！非专业人员请勿自行打开后盖尝试维修。
如果您是电子维修爱好者，请务必在操作前对显像管高压嘴进行强制放电（用带绝缘柄的螺丝刀连接高压嘴与地线）。
第一步：目视检查

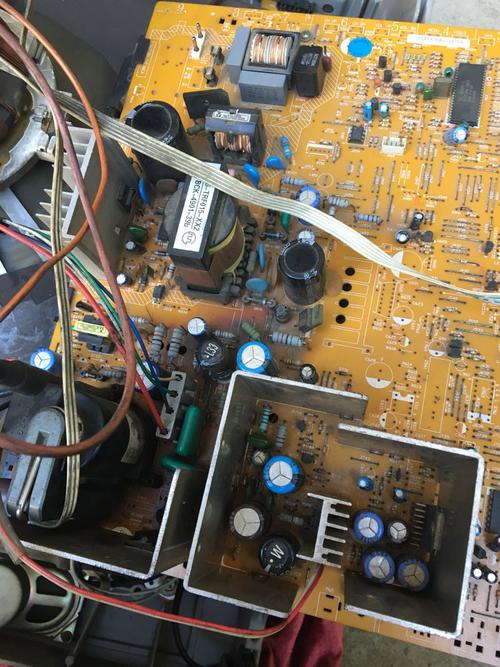

打开电视机后盖,在断电状态下仔细观察枕校电路板区域：
- 有无明显烧焦、发黑的元件？ 特别是枕校变压器、大功率管和电阻。
- 有无电容鼓包、漏液？ 这是非常直观的故障迹象。
- 有无虚焊、脱焊的焊点？ 轻轻摇动元件,看焊点是否牢固。
第二步：测量关键电压
在通电状态下（注意安全！）,使用万用表测量以下关键点电压：
- 枕校集成块和功率管的供电电压： 查阅该型号电视的电路图，找到枕校电路的供电端（通常是+12V, +24V, +45V等）,测量电压是否正常且稳定。
- 枕校变压器的供电端： 确保电压加到了变压器上。
- CPU到枕校电路的控制信号： 查找枕校相关的引脚，看是否有控制信号输入（通常是场频抛物波信号），如果没有信号,问题可能出在前级CPU或小信号处理芯片。
第三步：静态电阻测量
在断电状态下，测量关键元件的在线电阻,初步判断是否击穿：
- 枕校功率管： 测量其C-E极、B-E极之间有无短路或阻值异常。
- 枕校集成块： 测量其电源对地脚有无短路。
- 枕校变压器： 测量其初级和次级线圈的直流电阻，如果阻值为无穷大（断路）或非常小（短路）,则变压器已损坏。
第四步：波形测试（高级）
如果您有示波器,可以观察关键点的波形：
- 枕校集成块的输入端： 应该能看到一个标准的场频抛物波。
- 枕校功率管的集电极： 应该能看到一个被放大和调制的抛物波。
- 枕校变压器的输出端： 波形应该用于调制行扫描电路。
波形异常，则问题出在前级；波形正常但无校正效果，则问题在后级驱动或变压器本身。
常见故障点及解决方案（基于创维25TI9000的常见设计）
-
最常见故障：枕校变压器损坏
- 现象： 图像呈标准枕形失真（两边向内凹）,调节枕校电位器无效。
- 解决方案： 更换同型号的枕校变压器，更换后需要重新调节枕校电位器和行幅电位器,以达到最佳效果。
-
次常见故障：枕校功率管击穿
- 现象： 可能是枕校失真，但也可能伴随图像扭曲、光栅暗,甚至保险丝熔断。
- 解决方案： 更换同型号或参数相同的大功率三极管，要检查导致它损坏的原因,比如驱动电路异常或供电电压过高。
-
枕校集成块损坏
- 现象： 枕校完全失效,或校正波形严重畸变。
- 解决方案： 更换同型号的集成块,注意安装时散热片是否良好。
-
供电滤波电容失效
- 现象： 图枕校不良,且图像会随画面内容闪烁或扭动。
- 解决方案： 更换同规格、同容量的电解电容。
对于创维25TI9000这种老式CRT电视，枕校故障是一个高发问题，其核心部件枕校变压器和枕校功率管是最容易损坏的“重灾区”。
给用户的建议：
- 如果电视已经使用了十几年，维修的价值和意义已经不大，CRT电视的显像管、行输出变压器等核心部件也在老化，修好枕校后,其他部件可能很快也会出问题。
- 维修成本可能包括：元件费（几十到一百元）+ 维修费（几十到一百元）,总计可能需要一两百元。
- 最稳妥的办法是联系专业的家电维修师傅，让他们来判断和维修，这样既安全又高效，在维修前，可以和师傅沟通,重点检查上述提到的几个常见故障点。
