逻辑板是液晶电视的“大脑”或“指挥中心”，负责接收主板送来的图像数据（LVDS信号）和电压，然后进行处理，最终驱动屏幕上的TCON（时序控制器）和Gate/Source驱动芯片，控制每个像素点的亮灭，从而形成图像,逻辑板故障是电视维修中比较常见且有一定难度的一类问题。

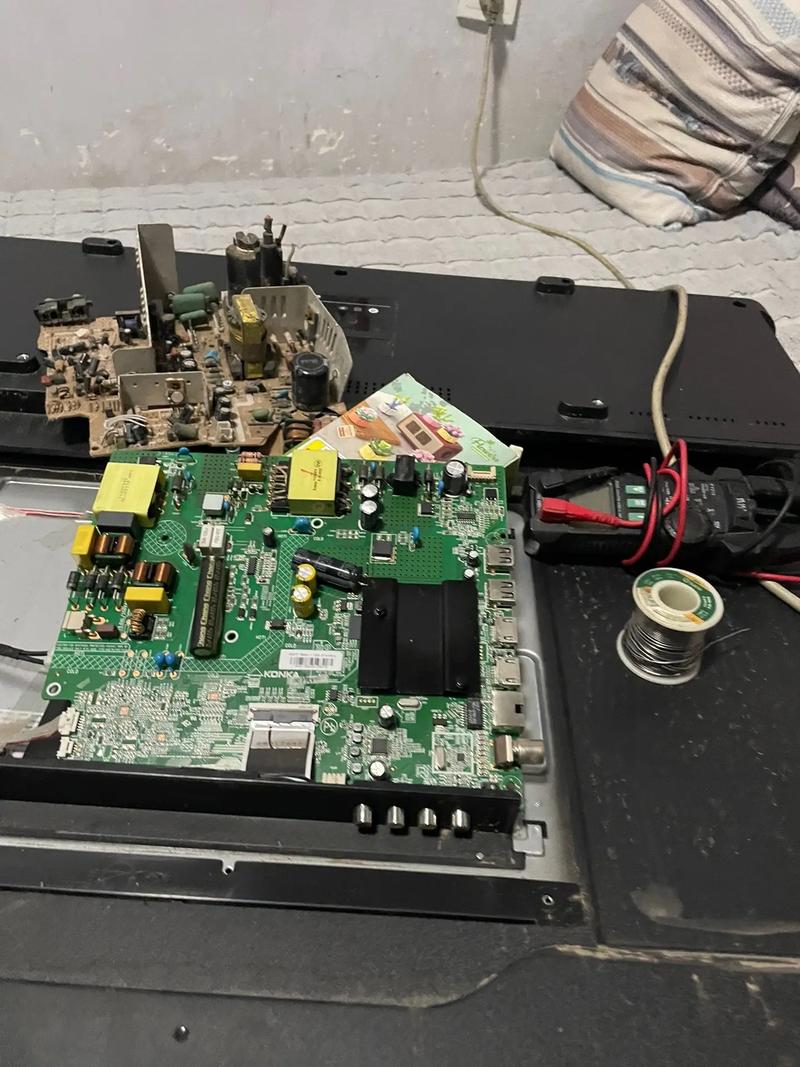

（图片来源网络，侵删）
逻辑板故障的典型现象
当LED32B1000C的逻辑板出现问题时，通常不会出现“不开机”或“声音正常”这种主板级别的故障，而是会直接体现在屏幕显示上,常见现象有：
-
黑屏/无图像
- 描述：电视开机后，背光亮（能用手电筒照到屏幕有淡淡的图像），但屏幕上没有任何画面,一片漆黑。
- 特点：声音正常，能操作菜单（但你看不见）。
- 原因：逻辑板没有正常工作,无法产生驱动TCON和驱动芯片的信号。
-
图像异常
- 花屏/马赛克：屏幕上出现彩色或杂乱的方块、条纹,图像完全无法辨认。
- 白屏/负像：屏幕全白，或者图像颜色颠倒（比如应该是黑色的地方是白色的）。
- 图像撕裂/错位：图像被水平或垂直地撕裂成几部分,或者上下错位。
- 竖线/横线：屏幕上出现一条或多条固定的白色或彩色竖线、横线。
- 图像闪烁：图像不稳定,快速地闪烁或抖动。
-
屏幕亮度和色彩问题

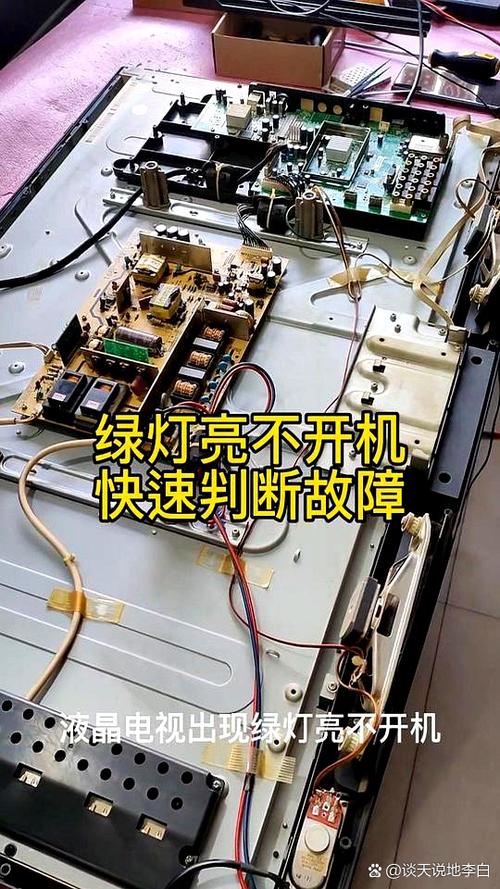

（图片来源网络，侵删）- 图像暗淡：图像能显示，但整体非常暗淡,色彩不鲜艳。
- 色彩失真：颜色严重偏色（比如全绿、全红）,或者色彩混乱。
-
特定故障模式
- 开机后瞬间有图像，然后黑屏：这可能是逻辑板上某个供电（如VGL、VGH）不稳定,或者驱动芯片过热保护。
- 背光亮，但屏幕上有淡淡的“LOGO”或“待机”图像：这通常是逻辑板TCON部分工作，但无法处理动态图像数据,或者VCOM电压异常。
逻辑板故障的可能原因
逻辑板故障的原因可以分为内部和外部两类：
外部原因（可排查）
- 供电问题：逻辑板需要多组稳定的电压才能工作，通常是5V、12V、VCOM（可变负压）、VGL（负压）、VGH（正压）等，如果主板送来的供电电压异常，或者供电线路中的保险丝、电容损坏,会导致逻辑板不工作。
- 信号问题：主板通过LVDS排线向逻辑板发送图像数据，如果排线松动、氧化、接触不良或损坏，逻辑板收不到正确的信号,也会出现故障现象。
内部原因（需专业维修）
- 核心芯片损坏：
- TCON芯片：时序控制器，负责处理图像时序，是逻辑板的核心，TCON损坏是花屏、竖线、横线的最常见原因。
- Gate/Source驱动芯片：直接控制屏幕像素开关的芯片，损坏可能导致竖线、横线、部分区域无图像等。
- 供电电路损坏：
- DC-DC转换电路：逻辑板上的DC-DC芯片（如OZ9976GN等）和其外围的电感、肖特基二极管、贴片电容是故障高发区，这些元件因过流、过压或自身质量问题而损坏,会导致逻辑板部分或全部供电缺失。
- 保险丝熔断：用于保护电路，如果后级短路，保险丝会熔断,导致整个逻辑板断电。
- 储能/滤波电容失效：逻辑板上用于滤波和储能的电解电容或贴片电容，如果出现鼓包、漏液、失效，会导致供电电压不稳,从而引发各种奇怪的显示故障。
- VCOM电压异常：VCOM电压是屏幕显示的参考电压，如果VCOM电路出现问题，会导致屏幕全白、负像或图像暗淡。
故障排查与维修步骤（DIY与专业）
警告： 电视内部有高压，即使是逻辑板工作电压也不稳定，非专业人士请勿随意拆机,以免造成人身伤害或扩大故障。
第一步：初步判断（用户可操作）
- 观察现象：仔细确认是黑屏、花屏还是其他什么现象,声音是否正常？
- 重置电视：拔掉电源线，等待5-10分钟，再重新插上开机,这可以排除临时性软件或电压不稳问题。
- 检查信号源：尝试更换不同的HDMI接口、不同的机顶盒或播放设备,排除信号源本身的问题。
第二步：初步拆机检查（有一定基础的用户）
操作前务必断开电源并等待电容放电！

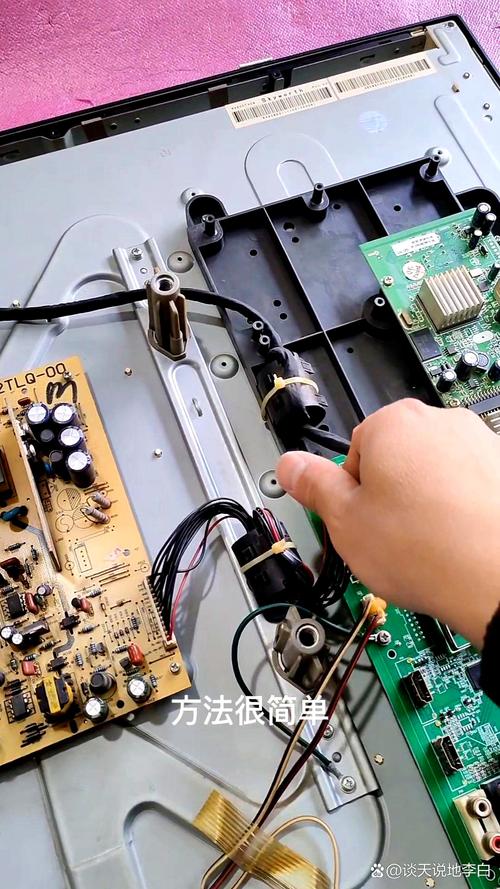

（图片来源网络，侵删）
- 拆开后盖：将电视背部螺丝拆下,取下后盖。
- 检查逻辑板：找到逻辑板，它通常位于屏幕下方或侧面,通过一个扁平的排线连接到主板。
- 检查排线：
- 目视检查：看排线是否有明显的弯折、破损或插头松动。
- 重新插拔：将连接主板和逻辑板的排线两端都拔下来，用橡皮擦或无水酒精擦拭金手指部分，然后用力插回原位,确保插到底。
- 检查外观：仔细观察逻辑板本身，看是否有明显的：
- 元件烧毁：是否有发黑、烧焦的元件。
- 电容鼓包/漏液：这是最常见的硬件故障之一,仔细看电容顶部是否不平或有液体渗出。
- 虚焊：查看芯片引脚是否有明显的裂纹或脱焊迹象。
第三步：专业维修（建议送修）
如果初步检查后问题依旧,就需要专业工具和知识了。
-
测量供电电压：
- 使用万用表，在逻辑板的供电输入端测量主板送来的电压（如5V、12V）是否正常。
- 测量逻辑板为TCON和驱动芯片提供的各组电压（VGL, VGH, VCOM等）是否在正常范围内（具体电压值需查阅该型号逻辑板的图纸或维修经验，不同板子略有差异）。
- 如果输入电压正常，但输出电压异常或没有,说明逻辑板内部供电电路损坏。
-
检查信号波形：
使用示波器测量LVDS排线上的数据时钟信号，看是否有正常的波形,这可以判断主板和排线是否正常工作。
-
更换故障元件：
- 更换电容：如果发现鼓包电容，用同规格的电容替换,这是成本最低且成功率较高的维修方法。
- 更换保险丝：如果保险丝熔断，先排查后级是否有短路,然后更换同规格的保险丝。
- 更换DC-DC芯片：如果供电芯片损坏,更换同型号芯片。
- 更换核心芯片：如果TCON或驱动芯片损坏，更换芯片的难度和成本都较高，需要专业的焊接技术（热风枪、植锡工具）。
-
更换整块逻辑板：
- 如果逻辑板损坏严重，或者找不到损坏的元件,最直接有效的方法就是更换一块同型号的逻辑板。
- 优点：维修速度快,成功率高。
- 缺点：成本相对较高，一块新的逻辑板价格可能在100-300元人民币之间,具体看型号和渠道。
总结与建议
对于 LED32B1000C 这款老型号电视：
- 高发故障点：根据维修经验，逻辑板故障中，电容鼓包和DC-DC供电芯片损坏的概率非常高，其次是TCON芯片问题和排线接触不良。
- 维修成本考量：这款电视本身价值不高，如果维修逻辑板需要花费超过200元，可能就不太划算了,更换整块逻辑板是折中的选择。
- 建议：
- 如果你对电子维修一窍不通，直接联系专业维修师傅是最稳妥的选择，他们有工具和经验,能快速定位问题。
- 如果你有一定的动手能力和工具，可以尝试自己拆机检查电容和排线，这能解决一部分问题,且成本极低。
- 如果判断是核心芯片损坏，或者维修费用过高，可以考虑更换电视或当作显示器外接电脑（如果只是黑屏但背光亮）。
希望这份详细的指南能帮助你判断和解决LED32B1000C的逻辑板故障问题！
