KDL-46EX650电源板故障如何检修？

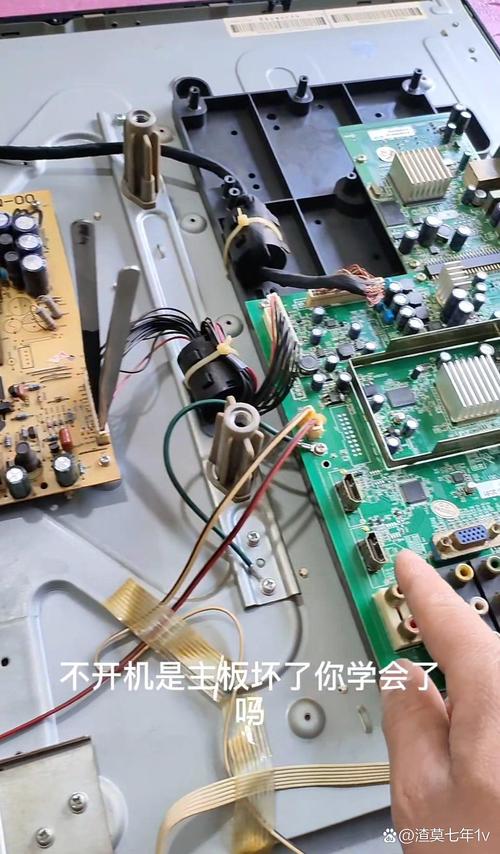

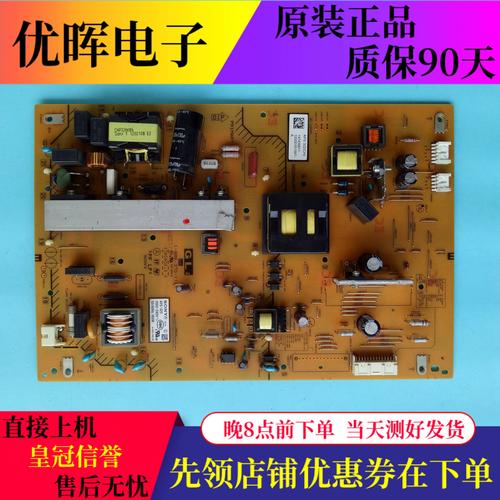

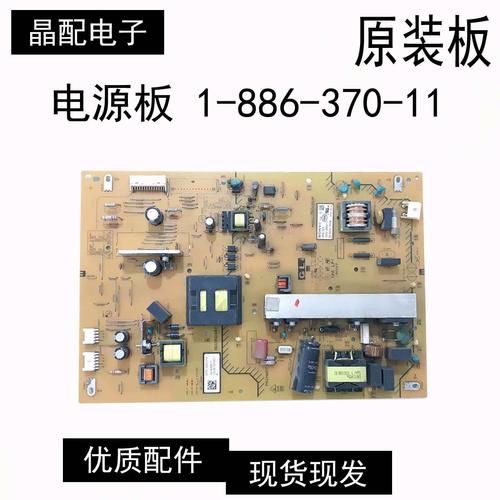

索尼 EX650 系列电视（包括 46EX650）使用的电源板型号通常是LPL4215C01-01 或类似编号，这是一款比较经典的电源板，集成了 PFC（功率因数校正）和主/副电源功能。

电源板常见故障现象

当电源板出现故障时,电视通常会表现出以下几种典型现象：

1. 完全无反应（“死机”）

   • 现象：指示灯不亮，按遥控器或机身键无任何反应，电视像断电一样。
   • 可能原因：电源板完全没有输出，或者主板/逻辑板无法发出开机指令。

2. 指示灯亮，但无法开机

   • 现象：待机指示灯（通常是红色或橙色）亮起，但按遥控器或电源键后，指示灯闪烁一下或颜色变化（如变橙色），然后又回到待机状态，屏幕无任何显示。
   • 可能原因：电源板能提供待机电压（通常是 5VSB），但无法生成主电源（如 24V、12V）来驱动屏幕和主板，或者主板发出了开机指令但电源板未能正确响应。

3. 屏幕闪烁或图像异常，然后关机


   （图片来源网络，侵删）
   • 现象：电视能开机，能看到图像或听到声音，但图像不稳定、闪烁、有竖线或横线，然后电视自动关机，回到待机状态。
   • 可能原因：电源板输出电压不稳定，保护电路被触发，这可能是主电源问题，也可能是背光板（LED 驱动）问题，但电源板是主要怀疑对象。

4. 内部有异响或烧焦味

   • 现象：开机时或开机后，能听到电源板内部发出“滋滋”声、高频啸叫声，或者闻到烧焦的塑料/电子元件气味。
   • 可能原因：这是非常明确的硬件损坏信号，通常是某个电容、变压器或 IC 过流、过压导致，需要立即断电检查。

主要故障部件及原因分析

根据维修经验和电路设计,这块电源板最容易出问题的部件集中在以下几个区域：

PFC（功率因数校正）电路

这是电源板的核心部分,负责将交流电整流并升压到一个稳定的直流电压（通常为 380V-400V）。

• 常见故障元件：
  • PFC 开关管（MOSFET）：型号通常是 STP10NK60Z 或类似，这是最容易击穿的元件之一，通常会因为过压、过流或驱动电路问题而损坏，损坏后可能导致保险丝熔断、电源完全无输出。
  • PFC 电感（L901）：有时会因漆包线短路或磁芯损坏而失效。
  • PFC 控制芯片（如 L6599D：负责驱动 PFC 开关管，芯片本身或其外围的电阻、电容损坏会导致 PFC 电路不工作。
  • PFC 输出滤波电容（C905, C906）：这两个大电容（通常是 100μF/400V）如果鼓包、漏液，会导致 PFC 输出电压不稳，引起图像闪烁或保护关机。

主电源电路（DC-DC）

负责将 PFC 输出的高压（~380V）转换为电视所需的各种低压直流电，如 24V（驱动背光板）、12V（驱动主板）、5V（待机/系统）等。

• 常见故障元件：
  • 主电源开关管（MOSFET）：型号通常是 STP15NK60Z 或类似，与 PFC 开关管一样，是高故障率元件。
  • 主电源变压器（T902）：其初级或次级绕组短路会导致电源无输出或保护。
  • 主电源控制芯片（如 NCP1399 或类似）：负责主电源的 PWM 控制，损坏会导致主电源不工作。
  • 次级整流二极管和滤波电容：
    • 24V 整流二极管（如 D912）：负责给背光板供电，如果损坏，会导致屏幕不亮（但主板可能还在工作，指示灯可能正常）。
    • 12V 整流二极管和滤波电容：给主板供电，损坏会导致主板无法工作。
    • 5VSB（待机电压）电路：这是一个独立的低压电路，即使在待机状态也需要工作，5VSB 丢失，电视将完全无反应。

保护电路

电源板上有完善的过压、过流、过热保护电路，当检测到异常时，会强制关闭电源输出。

• 常见触发原因：
  • 过压保护：通常是某个稳压环路（如光耦 PC901、稳压芯片 TL431）失效，导致输出电压过高，触发保护。
  • 过流保护：负载短路（如背光板短路、主板短路）或电源板自身元件损坏导致电流过大，触发保护。

通用问题

• 电解电容老化：这是电子产品的通病，电源板上所有大容量的电解电容（特别是高压、大容值的）经过多年使用后，都会出现性能下降、ESR（等效串联电阻）增大、鼓包、漏液等现象，这是导致电压不稳、图像闪烁、无法启动的最常见原因之一。
  • 重点检查区域：PFC 输出端的滤波电容（C905, C906）、5VSB 滤波电容、12V/24V 输出端的滤波电容。

诊断与维修步骤（⚠️ 警告：高压危险！）

在进行任何操作前，请务必断开电视电源，并等待几分钟让高压电容放电！不熟悉电子维修的强烈建议寻求专业人士帮助，否则有触电和损坏设备的风险。

第一步：外观检查

1. 目视检查：仔细观察电源板正面和背面，寻找是否有：
   • 烧焦的元件：颜色变黑或发黄的电阻、电容、IC。
   • 鼓包或漏液的电容：电容顶部不平或有液体渗出。
   • 断裂的保险丝：通常是一个小玻璃管或绿色方块，如果中间的熔丝断了，就需要更换。
   • 虚焊的焊点：特别是大功率元件（如开关管、变压器）的引脚。

第二步：测量待机电压（5VSB）

1. 找到电源板输出端子的接口,通常标注有 +5V、+12V、+24V、GND（地）等字样。
2. 在不插电视主板的情况下（即电视处于“硬待机”状态），给电源板单独通电。
3. 用万用表直流电压档测量 +5V 和 GND 之间的电压。
   • 5V 正常（通常在 4.8V-5.2V 之间）：说明电源板的待机电路基本正常，问题可能出在主板（无法发出开机指令）或主电源电路（无法从待机切换到开机）。
   • 5V 为 0V 或严重偏低：说明电源板的待机电路有故障，需要重点检查 5VSB 整流滤波电路、相关的稳压芯片（如 VIPer12A/22A）和其外围元件。

第三步：模拟开机（关键步骤）

1. 找到开机控制脚：查看电源板输出接口，通常会有一个标注为 ON/OFF、PS-ON、STB 或类似字样的针脚，这个脚通常是低电平开机或高电平开机，对于索尼电视，通常是高电平开机，即需要给这个脚一个 3.3V 或 5V 的高电平信号，电源板才会启动主电源。
2. 模拟操作：
   • 方法一（推荐）：用一个 1kΩ 左右的电阻，一端接在 +5V 输出端，另一端瞬间触碰 ON/OFF 针脚，模拟主板发出开机信号。
   • 如果确认是高电平开机,可以直接将 +5V 和 ON/OFF 针脚用导线短接。
3. 观察测量：在模拟开机的瞬间，立即用万用表测量 +12V 和 +24V 的输出电压。
   • 12V 和 24V 正常输出：说明电源板是好的，问题出在主板，主板没有发出开机指令。
   • 12V 和 24V 无输出或电压严重跳动：说明电源板的主电源电路有故障，需要断电，重点检查前面提到的 PFC 电路、主电源开关管、变压器、控制芯片和稳压反馈电路。

第四步：针对性元件级维修

根据上一步的判断,深入到故障区域进行维修。

1. 更换保险丝：如果保险丝熔断，绝对不能只换一个新的保险丝就通电！ 必须先检查导致保险丝熔断的根本原因，通常是 PFC 或主电源的开关管击穿。
2. 更换电容：这是最常见的维修，将所有外观异常的电容更换掉，即使外观正常，对于使用超过 5-6 年的电源板，也建议将所有关键位置的电解电容（尤其是 PFC 和主电源滤波电容）全部更换为同规格或更高耐压/温度等级的新品（例如用 105℃ 替换 85℃ 的）。
3. 更换开关管和 IC：用万用表二极管档测量开关管的 D-S 极、G-S 极是否击穿短路，如果击穿，需要更换，并检查其驱动电路和周边元件是否正常，同样，检查控制芯片是否损坏。

总结与建议

对于索尼 KDL-46EX650 的电源板故障：

1. 最常见原因：电解电容老化和开关管击穿，这是维修时的首要排查对象。
2. 维修难度：中高，需要一定的电子电路知识和维修经验，特别是对开关电源工作原理的理解。
3. 成本考量：
   • 自行维修：成本最低，主要是元件费（几十到一百多元人民币），但需要技术、工具（万用表、电烙铁）和耐心。
   • 找人维修：成本中等，通常在 150-300 元人民币之间，取决于维修师傅的水平和报价。
   • 更换整个电源板：成本最高，一个全新的原装或副厂电源板可能需要 300-600 元人民币以上，通常不推荐，除非维修成本接近或超过板子本身价格。

给您的建议：

• 如果您有电子维修基础,可以按照上述步骤自行尝试，从更换电容开始，往往能解决大部分问题。
• 如果您没有经验,最安全可靠的方式是将电源板拆下来，找一家信誉好的电视维修店进行检测和维修，他们通常有经验和备件，能快速定位问题。
• 在送修前,可以先进行简单的“电源板自检”（即不接主板，单独通电测 5VSB），并将结果告诉维修师傅，这能帮助他们更快地判断问题所在。
