“保险丝熔断，测量开关管（厚膜块内部或外部）击穿短路”。
（图片来源网络，侵删）
故障实例：开关电源厚膜电路STR-F6654击穿导致保险丝熔断
故障现象描述
用户送修一台设备（以老式彩电为例），表现为完全无反应，指示灯不亮。
初步检查与判断
-
外观检查：打开机壳，观察电源板。
- 发现电源板上的交流输入保险丝F801已经熔断。
- 保险丝发黑,甚至玻璃管破裂，这通常意味着电路中存在严重的短路故障。
-
关键元器件测量：
- 断开电源板与主板的连接，防止主板故障影响电源板判断。
- 测量电源板输出端的对地电阻：使用万用表二极管档或电阻档，红表笔接输出端+115V（或+B电压），黑表笔接地，正常情况下应有一定的阻值（几百欧到几千欧），如果阻值接近于0，说明输出端有短路。
- 测量关键滤波电容：测量PFC（如有）后或主变压器前的主滤波电容C810（例如450V/100μF）是否对地短路，如果短路，故障点可能在PFC电路或开关电路。
- 测量开关管：本例中，开关管集成在厚膜电路STR-F6654内部，测量STR-F6654的①脚（漏极D）和③脚（源极S）之间的电阻，正常情况下，正向电阻应有一个二极管的压降（约0.4-0.7V），反向电阻应很大，如果测得①脚和③脚之间电阻为0或非常小，则确认开关管已击穿短路。
初步结论：保险丝熔断 + 开关管击穿短路，说明开关管在导通期间流过了远超其极限值的电流，导致其瞬间烧毁，这通常是驱动电路或厚膜电路本身的问题引起的。
（图片来源网络，侵删）
故障根源分析与排查流程
开关管击穿,罪魁祸首往往是过流保护失效或过压保护失效，我们需要从后往前，逐级排查。
核心思路：在更换新元件前，必须找到导致开关管烧毁的“病因”，否则换上新元件后会立刻再次烧毁。
第一步：更换厚膜电路前的准备工作
- 拆下击穿的厚膜块：将STR-F6654从电路板上焊下来。
- 检查外围电路：
- 测量启动电阻：检查启动电阻R803（例如220kΩ）是否变值或开路，启动电阻开路会导致电源无法启动，但不会直接烧开关管，不过这是检修的常规步骤。
- 测量反馈电路：检查光耦PC801（如TLP621）和精密稳压源IC801（如TL431）是否短路或损坏，光耦初级或次级短路，会导致PWM控制器输出失控，使开关管饱和导通时间过长而烧毁。
- 测量过流检测电阻：这是最关键的一步！在STR-F6654的②脚（源极S）和地之间，通常会有一个过流检测电阻，比如R818（例如0.22Ω/2W），用万用表测量其阻值，如果阻值变大或开路，会导致过流检测信号无法送到厚膜块内部，过流保护功能失效，这是导致开关管烧毁的常见原因之一。
第二步：分析厚膜电路内部原理（STR-F6654为例）
（图片来源网络，侵删）
STR-F6654内部集成了开关管（MOSFET）、振荡器、PWM控制器、过流/过压/过热保护电路等，其保护机制至关重要：
- 过流保护：通过检测内部MOSFET的源极电流，当电流流过内部的检测电阻时，会产生一个电压，此电压超过内部阈值时，保护电路会立即关断MOSFET。
- 过压保护：通过检测内部MOSFET的漏极电压，当输入电压异常升高，导致漏极电压超过内部阈值时，保护电路也会关断MOSFET。
如果这些保护电路本身失效,开关管就失去了“安全网”。
第三步：制定维修方案（按可能性从高到低）
-
更换外围故障元件（首选）
- 发现：在第一步检查中，发现过流检测电阻R818阻值变大。
- 维修：更换一个同规格的新电阻R818，然后更换新的STR-F6654厚膜块。

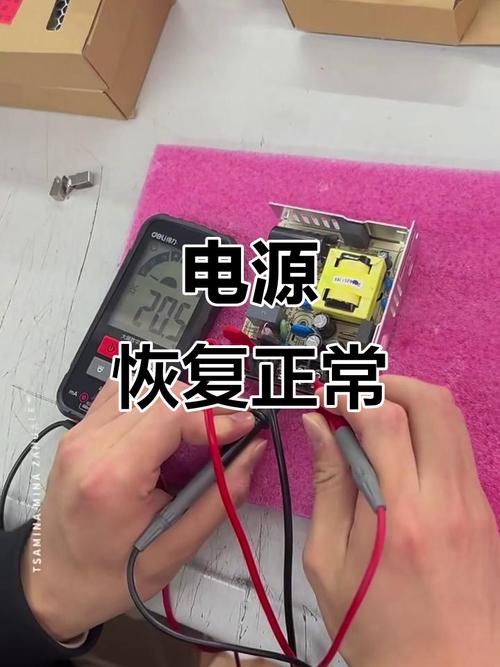

- 测试：不接负载，在电源输出端接一个假负载（例如60W/220V灯泡），通电测试，如果灯泡亮一下后熄灭，或发出微光，说明电源已启动且电压基本正常，再用万用表测量各路输出电压是否稳定准确。
-
更换厚膜块本身（如果外围元件正常）
- 发现：外围所有元件（启动电阻、反馈电路、过流检测电阻）均正常。
- 怀疑：厚膜块STR-F6654内部的保护电路（特别是过流保护）性能不良或已损坏。
- 维修：直接更换一个全新的、质量可靠的STR-F6654。注意：更换后必须按方案一的方法进行通电测试，以防新元件仍有问题。
-
检查驱动和供电电路（如果更换后仍烧毁）
- 现象：更换了新的STR-F6654和R818后，一通电，新元件再次立刻烧毁。
- 怀疑：故障点不在厚膜块本身，而是其工作条件异常。
- 排查：
- VCC供电：STR-F665④脚是VCC供电脚，测量启动后VCC电压是否过高（例如超过20V），VCC电压过高会导致内部驱动电路工作异常，烧毁开关管，检查VCC的稳压二极管（如ZD801）是否漏电或短路。
- 前沿尖峰吸收电路：检查由R811、C812、D805组成的RCD吸收电路，如果C812容量失效或D805开路，会导致开关管在关断瞬间产生的尖峰电压无法被吸收，这个尖峰电压会叠加在漏极电压上，轻松超过MOSFET的耐压值（通常是650V），导致其被击穿，这是另一个极其常见的原因。
总结与维修要点
这个故障实例清晰地展示了厚膜电源的检修逻辑：
- 现象定位：保险丝熔断 + 开关管击穿，说明是硬性短路。
- 核心原则：先找病因，再换元件，盲目更换开关管/厚膜块，只会重复烧毁。
- 关键排查点：
- 过流检测电路：检测电阻是重点，其失效是烧管元凶。
- 电压反馈电路：光耦、431等失效会导致PWM失控。
- 尖峰吸收电路：保护开关管不被高压尖峰击穿，其失效是另一个元凶。
- VCC供电电路：供电异常会使厚膜块工作在不稳定状态。
- 安全测试：维修完成后，务必使用假负载进行通电测试，确保电源在空载或轻载下能稳定工作，再连接主板进行最终测试。
通过这个实例,我们可以看到，即使是“厚膜电路”这个“黑盒子”，只要掌握了其基本工作原理和保护机制，遵循科学的排查流程，就能高效、安全地解决故障。
