康佳KPS220-01电源板故障如何检修？

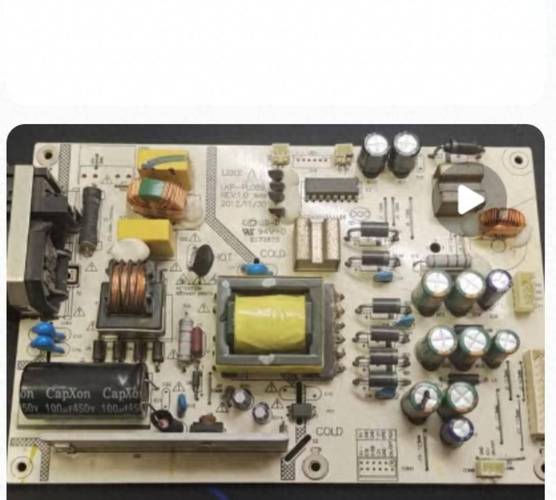

电源板概述

要了解它的工作原理才能更好地判断故障。

• 型号：KPS220-01
• 额定输出：+12V、+5V、+24V (或+32V，根据具体负载) 是主要输出，另外还有+5VSB（待机电压）。
• 工作模式：它属于PFC+PWM双开关电源架构。
  1. PFC（功率因数校正）电路：对输入的交流电进行整流和升压，输出一个稳定的+380V直流电压，这部分能提高电源效率，减少电网干扰。
  2. PWM（脉宽调制）电路：也叫主电源，它接收PFC电路送来的+380V电压，通过高频开关变压器降压，再经过整流、滤波，输出电视主板和背光板所需的各种直流电压（如+12V, +5V, +24V等）。
  3. 待机电路：当电视处于待机状态时，只有一小部分电路在工作，产生+5VSB电压，为主板上的待机电路供电，当用户按下开机键后，主板会给电源板一个开机信号（PS-ON），电源板才开始启动PFC和PWM主电路，输出全部电压。

常见故障现象及对应原因分析

根据维修经验,KPS220-01电源板的故障通常集中在几个关键部位。

故障现象1：完全无反应，指示灯不亮

这是最常见的故障,通常是电源板没有工作，或者+5VSB待机电压没有输出。

• 可能原因1：保险丝熔断

  • 特征：打开电源板，看到电源输入端的保险丝（通常为3.15A或4A）发黑或熔断。
  • 原因：这表明电源板存在严重的短路故障，不能直接更换保险丝就通电，否则会再次烧毁，甚至扩大故障范围。
  • 重点检查部位：
    • 整流桥：四个二极管是否击穿短路。
    • PFC电路的MOS管：这是最容易击穿的元件之一，通常型号为STP10NK60Z或类似，测量D-S极间电阻，若接近0欧，则已损坏。
    • 输入滤波电容：是否有鼓包、漏液。
    • 浪涌抑制电路：如NTC热敏电阻、压敏电阻是否短路。

• 可能原因2：保险丝完好，但无+5VSB输出


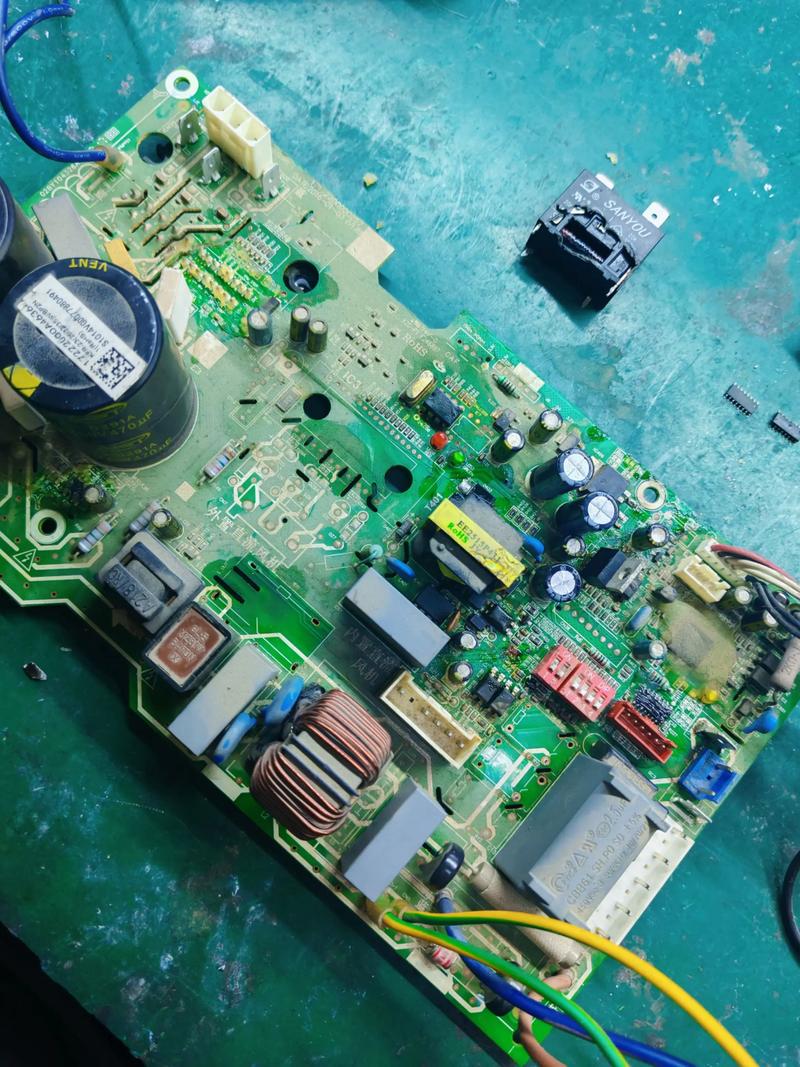

  （图片来源网络，侵删）
  • 特征：保险丝完好，但通电后测不到+5VSB电压。
  • 原因：待机电路本身没有工作。
  • 重点检查部位：
    • 待机电源IC：通常是一个小功率的开关电源IC，常见型号有VIPer12A/22A或TEA1733LT等，检查其供电引脚、反馈引脚、供电电阻是否开路，IC本身是否损坏。
    • 启动电阻：在高压端连接到待机IC VCC脚的几个大阻值电阻（如1MΩ左右）是否开路，这是待机电路启动的关键。
    • 待机变压器：初级或次级线圈是否开路。
    • +5VSB整流二极管：是否开路或短路。

故障现象2：有指示灯亮，但无法开机，屏幕不亮

• 特征：电源板上的红色或蓝色待机指示灯亮，说明+5VSB正常，但按遥控器或面板上的开机键后，电视无法启动，指示灯可能闪烁或熄灭。
• 原因：主板已经发出了开机信号（PS-ON），但电源板的PFC和主电源（PWM）没有被激活。
• 重点检查部位：
  • PS-ON信号线：检查从主板连接到电源板的PS-ON线（通常是灰色或黄色）是否有+5V电压，如果始终为0V，可能是主板问题。
  • PFC驱动电路：检查PFC振荡/驱动IC（如L6599D或TEA2260）及其周边电路，特别是其供电、使能脚和输出驱动信号。
  • 主电源（PWM）驱动电路：检查主电源PWM IC（如NCP1397或TEA1733）及其周边电路，PFC电路输出的+380V电压是主电源启动的前提，如果PFC不工作，主电源也不会工作。
  • 保护电路：电源板过压、过流、短路等保护电路被触发，导致电源停止工作，这需要逐一排查输出端是否有短路，以及检测保护电路相关的光耦和IC状态。

故障现象3：电源“吱吱”叫，屏幕不亮

• 特征：通电后能听到电源变压器发出轻微的“吱吱”叫声，通常表示电源处于保护状态或负载过重。
• 原因：
  1. 电源板自身故障：PWM电路工作不正常，导致开关频率降低，发出叫声。
  2. 负载短路：电源板输出的某一路电压（如+12V或+24V）对地短路，导致电源过流保护。
• 重点检查部位：
  • 断开负载法：这是最有效的方法，将电源板从电视上取下，接上假负载（用汽车灯泡或大功率电阻）。
    • 接假负载：在+12V输出端对地接一个10Ω/20W的电阻，在+24V输出端对地接一个24Ω/10W的电阻。
    • 通电测试：如果接上假负载后，“吱吱”声消失，电压输出正常，说明故障在电视主板或背光板，需要检查主板或背光板是否存在短路。
    • 如果接上假负载后，“吱吱”声依旧，说明故障在电源板本身。
  • 电源板检查：重点检查主电源PWM IC、输出整流二极管（如肖特基二极管）、输出滤波电容是否损坏，驱动电路的供电电容失效也会导致此现象。

故障现象4：输出电压偏低或偏高

• 特征：电压能输出，但偏离正常值很多（12V输出只有8V，或者+24V输出高达30V）。
• 原因：电源的稳压反馈回路出现问题。
• 重点检查部位：
  • 电压反馈光耦：如PC817或TLP系列，检查其内部发光二极管和光敏三极管是否正常。
  • 取样电阻：在输出端附近，由几个精密电阻串联组成的分压电阻网络，用于取样输出电压，其中任何一个电阻阻值变化都会导致电压不准。
  • 稳压控制IC：PWM IC的电压反馈引脚电压异常，可能是IC本身损坏或外围元件问题。

检修流程与注意事项

1. 安全第一：

   • 电源板热地部分（未经过隔离的220V整流后部分）带电，非常危险！检修时务必使用隔离变压器，或确保身体良好接地，单手操作。
   • 电容在断电后仍会存有高压,特别是PFC输出的+380V大电容，必须用大功率电阻放电后再进行测量。

2. 先目视，后测量：

   • 仔细观察电源板,看是否有烧黑、鼓包、裂开的电容，是否有虚焊的元件，特别是MOS管、变压器引脚处。

3. 电阻测量法（断电）：

   • 测量输入端插头两脚之间的电阻,正常应有几十到几百欧，如果为0欧，说明输入回路有短路。
   • 测量PFC MOS管 D-S极、整流桥是否击穿短路。

4. 电压测量法（通电）：

   • 必须确认输入回路无短路后，才能通电测试。
   • 首先测量+5VSB待机电压是否正常，这是判断故障范围的第一步。
   • 5VSB正常,测量PS-ON信号线是否有高电平（通常为+5V）。
   • 如果PS-ON信号正常，测量PFC输出端是否有+380V电压，如果没有，检查PFC电路。
   • 380V正常,测量各路主输出电压（+12V, +24V等）是否正常。

5. 善用“假负载法”：

   对于“吱吱”叫、保护性关机等疑难故障，断开负载法是快速定位是电源板问题还是负载问题的关键手段。

维修案例分享

• 案例1：一台康佳电视，完全无反应，保险丝烧黑。
  • 检修：测得PFC MOS管击穿，整流桥也击穿，更换MOS管（STP10NK60Z）和整流桥后，先不装保险丝，在保险丝位置串联一个220V/100W的灯泡做限流保护，通电，灯泡不亮或微亮，测量各输出电压正常，说明电源板已修复，最后换上同规格保险丝。
• 案例2：一台电视，红灯亮，无法开机。
  • 检修：测得+5VSB正常，但按开机键后PS-ON信号始终为低电平，判断为主板故障，更换主板后，电视正常开机。
• 案例3：一台电视，开机后“吱吱”叫。
  • 检修：取下电源板，接上假负载，通电后“吱吱”声消失，+12V和+24V电压正常，判断故障在背光板，检查背光板，发现升压电路的一个大电容失效，导致背光板电流过大，更换电容后，电视恢复正常。

康佳KPS220-01电源板虽然故障率不低，但其电路结构经典，故障点相对集中，只要掌握了其工作原理，遵循“安全第一、先简后繁、先电源后负载”的检修思路，大部分故障都能顺利解决，对于普通用户来说，如果维修经验不足，更换一块同型号的电源板是成本最低、效率最高的选择，对于电子爱好者，这无疑是一个很好的练手板。
