核心问题分析:“电源故障过高”是什么意思?
电视的电源板在工作时,其输出电压会被一个“反馈取样电路”实时监测,这个电路会告诉电源板的“脉宽调制控制器”(PWM IC,如常见的KA384x、TL494等芯片)当前的电压是否正常,如果检测到的电压高于预设的安全值(12V电压变成了15V,或145V电压变成了170V),PWM IC就会判断电源输出“过高”,并立即关闭或控制电源的输出,以防止烧毁后续电路,这个故障信号会被送到CPU,CPU就在屏幕上显示“电源故障过高”的提示。

(图片来源网络,侵删)
故障点几乎可以肯定是电源板。
可能导致“电源故障过高”的原因(按可能性排序)
-
取样电阻变值或开路(最常见原因)
- 作用:在电源的输出端,通常会串联几个精密的“取样电阻”,它们和地之间连接,将输出电压的微小变化转换成电压信号,反馈给PWM IC。
- 故障现象:由于长时间工作或过流,这些电阻的阻值会增大甚至开路,当电阻值变大时,反馈给IC的电压就变小了,IC误以为输出电压还不够高,于是指令“调高”输出,导致实际电压飙升,触发“过高”保护。
- 常见位置:通常在电源板的大功率电阻区域,体积较小,颜色为黑色或绿色,上面可能标有阻值(如1KΩ、2.2KΩ、4.7KΩ等)。
-
光耦(PC817等)性能不良或损坏
- 作用:光耦是连接“热地”(高压侧)和“冷地”(低压控制侧)的“信号桥梁”,它将取样电路的信号隔离后传递给PWM IC。
- 故障现象:光耦内部的光敏三极管或发光二极管老化或损坏,会导致其传输信号失真或中断,这会破坏PWM IC的正常判断逻辑,使其无法准确控制输出电压,可能输出过高电压。
-
PWM控制芯片(如KA3842、KA3843、TL494)损坏或外围元件异常
(图片来源网络,侵删)- 作用:这是电源板的“大脑”,负责根据反馈信号精确控制开关管的导通时间,从而稳定输出电压。
- 故障现象:芯片本身性能下降、击穿,或其外围的定时电阻、电容、稳压二极管(如ZD1)等元件损坏,都会导致其输出错误的驱动脉冲,使开关管工作失常,输出电压失控。
-
稳压二极管(稳压管)漏电或击穿
- 作用:在取样电路中,通常会串联一个稳压二极管(如5.1V、6.2V等),用于设定一个基准电压。
- 故障现象:如果这个稳压管出现漏电或软击穿,会导致基准电压不准,反馈信号异常,从而引起输出电压过高。
-
滤波电容失效(可能性较低,但需考虑)
- 作用:电源输出端的大容量电解电容(如1000μF/16V)用于滤波,使输出电压平稳。
- 故障现象:电容失容(容量变小)或ESR增大,可能导致电压纹波变大,在某些瞬间电压峰值超过保护阈值,但通常这会引起图像不稳定或“S”形扭曲,而不是直接报“过高”故障。
故障排查与维修步骤(⚠️ 警告:内部有高压!非专业人士请勿尝试!)
重要提示:CRT电视电源部分即使在断电后,大电容中仍储存有致命的高压!操作前必须彻底放电,并具备一定的电子维修知识,安全第一!
第一步:目视检查

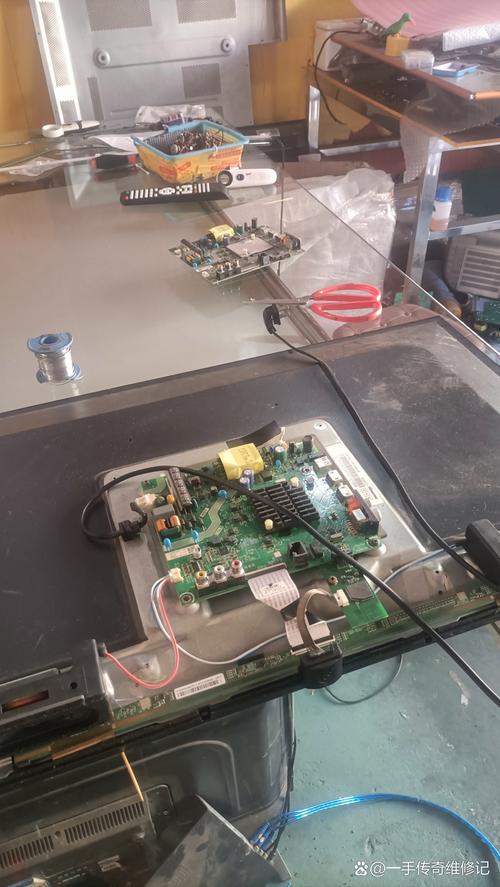

- 打开电视后盖,找到电源板(通常在电视的左后方或右后方,通过几根粗线和一根排线与主板连接)。
- 仔细观察电源板上的元件,看是否有:
- 烧黑的痕迹:电阻、电容、IC等元件表面是否有焦黑或变色。
- 鼓包或漏液的电容:尤其是输出端的电解电容,顶部鼓起或底部有电解液渗出。
- 断裂的保险丝:在电源板输入端,通常会看到一个细玻璃管或绿色/棕色的圆柱形保险丝,如果它烧断了,说明电源存在严重短路,需要先排查短路问题才能通电。
第二步:断开负载,判断是电源板问题还是后级问题

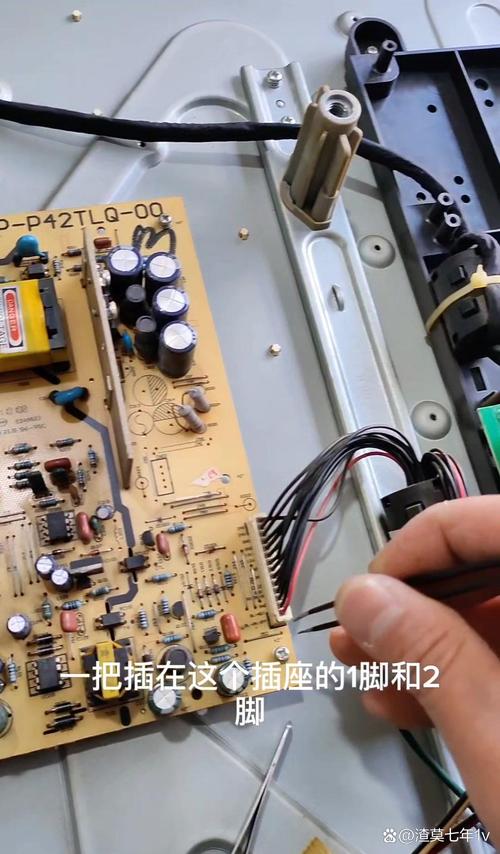

- 断开连接器:找到电源板连接到主板和行板(行扫描板)的排线或连接器,将其拔下,这样做的目的是将电源板的所有负载断开,只让它“空载”工作。
- 假负载法(关键步骤):
- 为了防止空载时电压失控(某些电源设计如此),需要接一个假负载。
- 找一个大功率线绕电阻(水泥电阻或绕线电阻),阻值约为电源输出电压的1.5倍除以最大电流,对于12V输出,可以用一个10Ω/10W左右的电阻。
- 将这个电阻接到电源板主输出端(通常是+B,即145V那条输出线)和地之间。
- 通电测量:
- 用万用表的直流电压档,测量假电阻两端的电压,以及12V、5V等输出端的电压。
- 如果此时电压恢复正常且稳定,说明问题不在电源板,而在断开的后级电路(主板或行板),这种情况相对较少。
- 如果此时仍然报“电源故障过高”,或者电压依然飙升,则100%确定是电源板本身的问题。
第三步:重点检查电源板上的关键元件(针对电源板本身)
- 检查取样电阻:
- 在路测量:用万用表电阻档,在断电情况下,测量几个关键的串联取样电阻的阻值,看是否与标称值严重不符(比如1KΩ的变成了5KΩ)。
- 脱板测量(推荐):将电阻焊下来一端再测量,以排除并联元件的影响,这是最准确的方法。
- 检查光耦:
- 测量光耦的1、2脚(发光二极管侧)正向压降,应在1V左右。
- 测量4、5脚(光敏三极管侧),在3、4脚(1、2脚)通电的情况下,4、5脚应有几十千欧到几百千欧的阻值。
- 检查PWM芯片:
- 测量其供电脚(通常为7脚或8脚)的电压是否正常(如12V-20V)。
- 测量其输出脚(如6脚或11、14脚)是否有正常的脉冲波形(需要示波器,新手可跳过)。
- 检查其外围的定时电阻、电容是否正常。
- 检查稳压管**:
测量其稳压值是否与标称值一致。
(图片来源网络,侵删)
维修建议
-
新手/不熟悉电路者:
- 强烈建议:由于CRT电视维修涉及高压且元件较老,最稳妥的办法是更换整个电源板总成。
- 你可以在淘宝、京东等电商平台搜索“海信 HDP29S69 电源板”或根据电源板上的型号(如型号印在板上,可以搜索该型号)购买同款电源板。
- 更换电源板操作简单,只需断开原来的连接线,将新板对应接上即可,成本通常在几十到一百元左右,省时省力且安全。
-
有经验的电子维修爱好者:
- 如果确定是电源板故障,且具备维修能力,可以按照上述第三步进行元件级维修。
- 最常见的维修点就是更换那几个变值的取样电阻,更换时最好选用金属膜电阻,其稳定性优于碳膜电阻。
- 如果更换取样电阻后问题依旧,再依次检查光耦和PWM芯片,这些芯片价格不贵,可以尝试更换。
对于海信HDP29S69“电源故障过高”的问题,90%以上的故障点都在电源板,最常见的原因是取样电阻变值。
- 最简单的解决方案:直接更换电源板总成。
- 经济实惠的解决方案:如果动手能力强,可以拆下电源板,找到并更换变值的取样电阻,通常就能解决问题。
请务必将人身安全放在第一位,不熟悉的操作切勿强行进行。
