核心维修思路：屡烧 ≠ 芯片坏，而是“死因”未明
STRG9656是一个精密的控制芯片，它本身并不容易损坏，它“烧毁”通常是因为它工作在一个异常恶劣的环境中，或者它接收到错误的指令，最终导致其内部的保护电路失效而损坏，我们的核心任务是：找出导致STRG9656死亡的“凶手”。
（图片来源网络，侵删）
“凶手”通常隐藏在以下几个地方：
- 供电电路异常：芯片的“饭”有问题。
- 负载电路严重短路：芯片的“力气”用在了不该用的地方。
- 启动电路异常：芯片无法正常“启动”或“维持”工作。
- 反馈环路异常：芯片的“大脑”被“忽悠”了,不停地狂输出。
- 外围关键元器件性能下降或损坏：给芯片配备了“病号”队友。
维修前的重要安全提示
- 断电操作：在进行任何测量和更换之前，务必拔掉电源线，并对大容量电容（如C908）进行放电操作,防止触电或损坏万用表。
- 隔离法：为了安全，最好使用隔离变压器来供电进行维修，如果条件不允许，操作时务必注意单手操作,避免双手同时接触电路板不同电位点。
- 限流保护：强烈建议在维修时，在市电输入端串联一个100W/220V的灯泡或使用可调交流稳压源，这可以在电路存在短路故障时，限制输入电流，防止再次烧毁昂贵的元器件,也能让你通过灯泡的亮度判断故障严重程度。
- 清洁工作：更换元件前，用酒精清洁焊盘,确保焊接质量。
系统排查步骤（按可能性从高到低排序）
第一步：外观与初步检查
- 目视检查：仔细观察STRG9656芯片本身是否炸裂、鼓包、发黑，观察其周围电阻、电容是否有烧焦、变色、裂痕的迹象。
- 闻气味：闻一下电路板,是否有焦糊味或特殊的电容液泄漏的气味。
- 测量关键对地电阻：
- 拔下STRG9656芯片（如果还能拆下来的话）。
- 用万用表二极管档或电阻档，测量STRG9656的 VCC (1脚)、 OUT (5脚) 等关键引脚对地的阻值。
- 正常情况：应有正向二极管特性或一定的阻值，且阻值不应过低（例如低于几十欧）。
- 异常情况：如果某个引脚对地阻值接近0欧，说明该引脚所连接的电路存在严重短路,这通常是定位故障点的最快方法。
第二步：排查负载电路（最容易出问题的地方）
STRG9655的5脚是驱动输出端，它直接驱动开关管（通常是MOSFET），如果开关管或其相关电路短路,STRG9656会瞬间过流而烧毁。
- 检查开关管：
- 拆下STRG9656，测量开关管（Q901等）的三个极之间是否击穿短路，特别是D极（漏极）和S极（源极）之间。
- 如果开关管击穿，不要只换一个新的就了事！ 必须找到开关管损坏的原因,否则换上新的还会继续烧。
- 检查开关管源极的过流检测电阻：
- 这个电阻通常很小（如0.1Ω, 0.22Ω, 0.47Ω）,标记为R9xx。
- 用万用表精确测量其阻值，看是否变大、开路或阻值漂移，这个电阻阻值变大会导致过流检测点漂移,引起误动作。
- 检查次级整流滤波电路：
- 检查次级的大功率整流二极管（D90x）是否击穿短路。
- 检查次级滤波电容（如C90x）是否失效、鼓包或短路，次级短路会通过开关变压器耦合到初级,导致初级电流激增。
- 方法：断开开关变压器的次级级绕组（焊开一头），然后通电（用隔离变压器+灯泡法），如果此时灯泡不亮或微亮，说明初级电路正常，问题在次级，如果灯泡仍然很亮,说明问题在初级。
第三步：排查STRG9656本身及供电
- 检查VCC供电电路：
- STRG9656的1脚是VCC供电脚，这个电压通常由启动电路（启动电阻+RCD钳位电路）提供。
- 启动电阻：检查启动电阻（R90x，通常在几百K到1MΩ左右）是否变值或开路，如果启动电阻失效,芯片无法启动或启动后无法维持。
- VCC滤波电容：检查VCC脚附近的滤波电容（C90x）是否失效、鼓包，失效的电容会导致供电电压不稳,芯片工作异常。
- 测量VCC电压：在通电（灯泡法）的情况下，测量VCC脚的电压是否在正常范围内（通常在12V-20V之间，具体看图纸），如果电压过低或没有,说明供电出了问题。
- 检查STRG9656是否被“误伤”：
- 如果以上负载和供电电路都检查无误，那么很可能是STRG9656被之前短路故障的浪涌电压或电流“误伤”了，可以尝试更换一块全新的、质量可靠的STRG9656芯片，注意：必须是正品,劣质芯片很容易损坏。
第四步：排查反馈环路（“大脑”被忽悠）
STRG9656通过光耦（如PC817）和精密稳压源（如TL431、KA431）来稳定输出电压，如果这个环路出问题，会导致输出电压失控，芯片会拼命输出,最终烧毁。
- 检查光耦：
测量光耦的内部发光二极管和光敏三极管是否正常，发光二极管正向压降应在1V左右，光敏三极管C-E间不应有漏电。

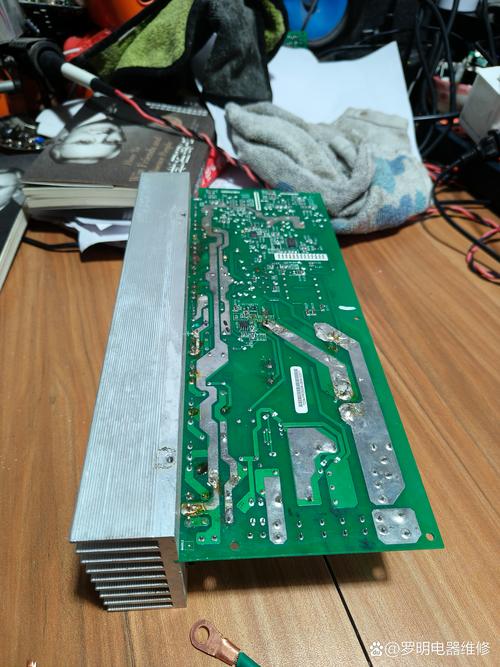

（图片来源网络，侵删） - 检查精密稳压源（TL431）：
测量TL431的参考端、阳极、阴极之间的电阻,判断其是否击穿或开路。
- 检查取样电阻：
检查连接到输出端的分压取样电阻（通常在光耦的2脚附近）是否变值或开路，如果这些电阻开路，会导致光耦截止，开关管以最大占空比工作，输出电压飙升,击穿STRG9656和开关管。
第五步：检查其他关键外围元件
- RCD钳位电路：
- 这个电路（一个电阻、一个电容、一个二极管）的作用是吸收开关管关断时产生的尖峰电压,保护开关管和STRG9656的5脚驱动端。
- 检查钳位二极管（D90x）是否反向漏电或软击穿，检查钳位电容（C90x）是否失效，这个电路性能下降，会导致尖峰电压过高,反复烧毁STRG9656的5脚或开关管。
- VCC稳压二极管：
VCC供电线上通常有一个稳压二极管（如18V或20V），用于限制VCC的最高电压，如果这个稳压二极管漏电，会导致VCC电压异常,芯片工作不稳定。
总结与维修流程图
为了更清晰,这里给出一个推荐的维修流程：
（图片来源网络，侵删）
开始屡烧STRG9656维修
|
v
[断电 -> 放电 -> 准备隔离变压器/灯泡]
|
v
[外观检查] -> 发现明显烧毁点？ -> 是 -> 更换损坏元件，并检查其损坏原因
| |
| 否 v
v [测量关键对地电阻]
[拆下STRG9656] 发现短路？ -> 是 -> 定位短路点（开关管、次级电路等）
| | |
| 否 否 v
v [检查STRG9656供电] [修复短路电路]
[检查开关管及过流检测电阻] VCC电压正常？ -> 否 -> 检查启动电阻、VCC电容
| | |
| 是 是 v
v [检查反馈环路] [修复供电电路]
[检查次级整流滤波电路] 光耦、TL431、取样电阻正常？ -> 否 -> 修复反馈环路
| | |
| 否 是 v
v [更换新的STRG9656] [通电测试]
[断开次级绕组，通电测试] 更换后通电（灯泡法）-> 灯泡微亮/不亮？ -> 是 -> 测量输出电压
| | |
| 是 否 v
v [检查RCD钳位电路] [电压正常？]
[修复次级电路] RCD元件正常？ -> 否 -> 更换RCD元件
| | |
| 否 是 v
v [更换新的STRG9656] [维修成功]
[修复初级电路] 更换后通电 -> 灯泡仍然很亮？ -> 是 -> 重复排查强调一下： 维修屡烧故障，耐心和逻辑是关键，不要上来就换芯片，那样只会让你陷入“换-烧-换-烧”的恶性循环，按照上述步骤，一步步排除，找到真正的“元凶”，问题才能从根本上解决,祝你维修顺利！
