创维29SH8000电源故障如何维修？

安全第一！维修前的重要提示

CRT电视机的电源部分和行输出部分都存在高压，即使在断电后，大电容中仍储存有足以致命的电荷，维修时必须严格遵守以下安全规程：

1. 断电并放电： 维修前务必拔下电源插头，对于电源滤波电容（通常是400V/100μF左右），必须使用大功率电阻（如5W/1kΩ）进行放电，确保没有残留电压。
2. 隔离： 最好在维修桌上铺设绝缘橡胶垫。
3. 单手操作： 测量时尽量用一只手操作，另一只手不接触任何金属部分，防止形成回路触电。
4. 使用隔离变压器： 如果条件允许，使用1:1的隔离变压器为电视机供电，可以极大地提高安全性，因为它将电网地与电视机地进行了隔离。
5. 注意高压包： 即使电源部分修好，行输出部分（高压包）也带有数万伏的高压，切勿在通电状态下触摸。

常见电源故障现象及初步判断

电源板工作原理简述（创维29SH8000典型电路）

创维29SH8000的电源电路通常采用并联型开关电源，其核心工作流程如下：

1. 市电输入与滤波： 220V交流电通过保险丝、电源开关、互感滤波器、桥式整流和滤波电容，转换成约300V的直流脉动电压。
2. 启动与振荡： 300V电压通过启动电阻为PWM控制芯片（如KA3842、KA3843或UC3842系列）提供启动电压，芯片开始工作，输出驱动脉冲，驱动开关管（如2SC5144、KSC5027等）工作于开关状态。
3. 能量传输与变压： 开关管的导通与截止在高频变压器初级线圈上产生交变电压，通过次级线圈耦合，经整流二极管和滤波电容输出各组直流电压。
   • +B (约+130V)： 供给行输出级，是电视机的最主要工作电压。
   • +12V / +24V： 供给伴音功放、小信号处理等电路。
   • +5V / +8V： 供给CPU控制系统。
   • +16V / +18V： 为PWM控制芯片提供工作电压（启动后由变压器绕组自馈电）。
4. 稳压与保护： 通过光耦（PC817等）和误差放大器（如TL431）对+B电压进行取样，通过改变光耦的导通程度来反馈给PWM芯片，从而调整输出电压的稳定，电路还具备过流、过压保护功能。

详细维修步骤（以“完全无反应，指示灯不亮”为例）

这是最常见的故障,我们以此为例进行详细讲解。

第一步：外观检查与保险丝测量

1. 拔掉电源插头，打开电视机后盖。
2. 目视检查： 观察保险丝是否发黑、熔断，检查电源板上的电容是否有鼓包、漏液现象，电阻是否有烧焦的痕迹。
3. 用万用表电阻档测量保险丝：
   • 保险丝熔断： 说明后级存在严重短路故障。
     • 重点检查对象：
       • 开关管： 用万用表二极管档测量其三个极之间是否短路，c-e极短路是常见故障。
       • 桥式整流堆： 测量其四个引脚之间是否有短路。
       • 消磁电阻： 测量其两端阻值是否接近于0（正常应为几十欧姆，且随温度升高而增大）。
       • PFC电路（如果有的话）： 部分机型有有源PFC电路，其开关管和MOS管也容易击穿短路。
     • 更换保险丝前， 必须找到并排除短路故障，否则会再次熔断。
   • 保险丝完好： 说明故障在初级电路的“软故障”或次级/控制电路，进入下一步。

第二步：测量关键电压点（通电测量，注意安全！）

操作前请再次确认安全措施到位！

1. 测量300V电压：


   （图片来源网络，侵删）
   • 找到电源板上的大滤波电容（通常是400V/100μF或220μF）。
   • 万用表打到直流500V档，红表笔接电容正极，黑表笔接电容负极（或电视机的冷地）。
   • 开机测量： 如果有300V电压，说明市电输入、整流滤波电路正常，故障在开关电源的启动或振荡电路。
   • 如果没有300V电压： 检查电源线、保险丝、互感滤波器、桥式整流堆等。

2. 测量PWM控制芯片（如KA3842）的供电脚（通常是第7脚）：

   • 找到KA3842芯片,查阅其 datasheet 确认第7脚为VCC供电脚。
   • 万用表打到直流20V档，测量第7脚对地电压。
   • 开机瞬间测量：
     • 有电压（如10-17V）然后迅速降为0： 说明启动电路正常，但芯片工作后无法自馈电维持，或芯片已损坏，重点检查启动电阻、自馈电电路的整流二极管和滤波电容。
     • 始终无电压： 说明启动电路故障，重点检查启动电阻（通常是几个百kΩ的大电阻，容易开路）。
     • 电压很低（如1-2V）： 说明启动电阻或滤波电容严重漏电。

3. 测量芯片的输出脚（通常是第6脚）：

   • 在第7脚有正常供电的情况下,测量第6脚是否有脉冲电压输出。
   • 有脉冲电压： 说明芯片工作正常，故障可能在开关管本身、开关管驱动电路（如基极电阻）或高频变压器初级线圈开路。
   • 无脉冲电压： 说明芯片未起振或已损坏，检查外围元件（如定时电阻、电容），或直接更换芯片。

第三步：检修次级电路（针对“指示灯亮但无光栅”的故障）

如果指示灯亮,说明辅助电源（+5V或+8V）正常工作，此时应重点检查：

1. 测量+B电压（约+130V）：
   • 找到行输出变压器（俗称“高压包”）上的+B电压输入端，通常是一个很粗的红色或橙色线。
   • 万用表打到直流250V档，测量其对地电压。
   • 电压为0或很低：
     • 电源问题： 检查电源板上的+B整流二极管（通常是快恢复二极管，如FR307）和滤波电容是否开路或失效。
     • 负载问题（行扫描电路）： 这是最常见的原因。断开+B电压到行输出级的连接（即从电源板上断开通往行输出变压器的排线或插头），然后在断开点接上一个假负载（如100W/220V的灯泡或大功率电阻）。
     • 通电测量假负载两端的电压：
       • 电压恢复正常（+130V）： 说明故障在行扫描电路，重点检查行输出管（如2SC5144）是否击穿（c-e极短路）、行输出变压器是否短路、偏转线圈是否短路。
       • 电压仍然异常： 说明故障在电源板本身，检查稳压反馈电路（光耦、TL431、取样电阻）和PWM芯片。

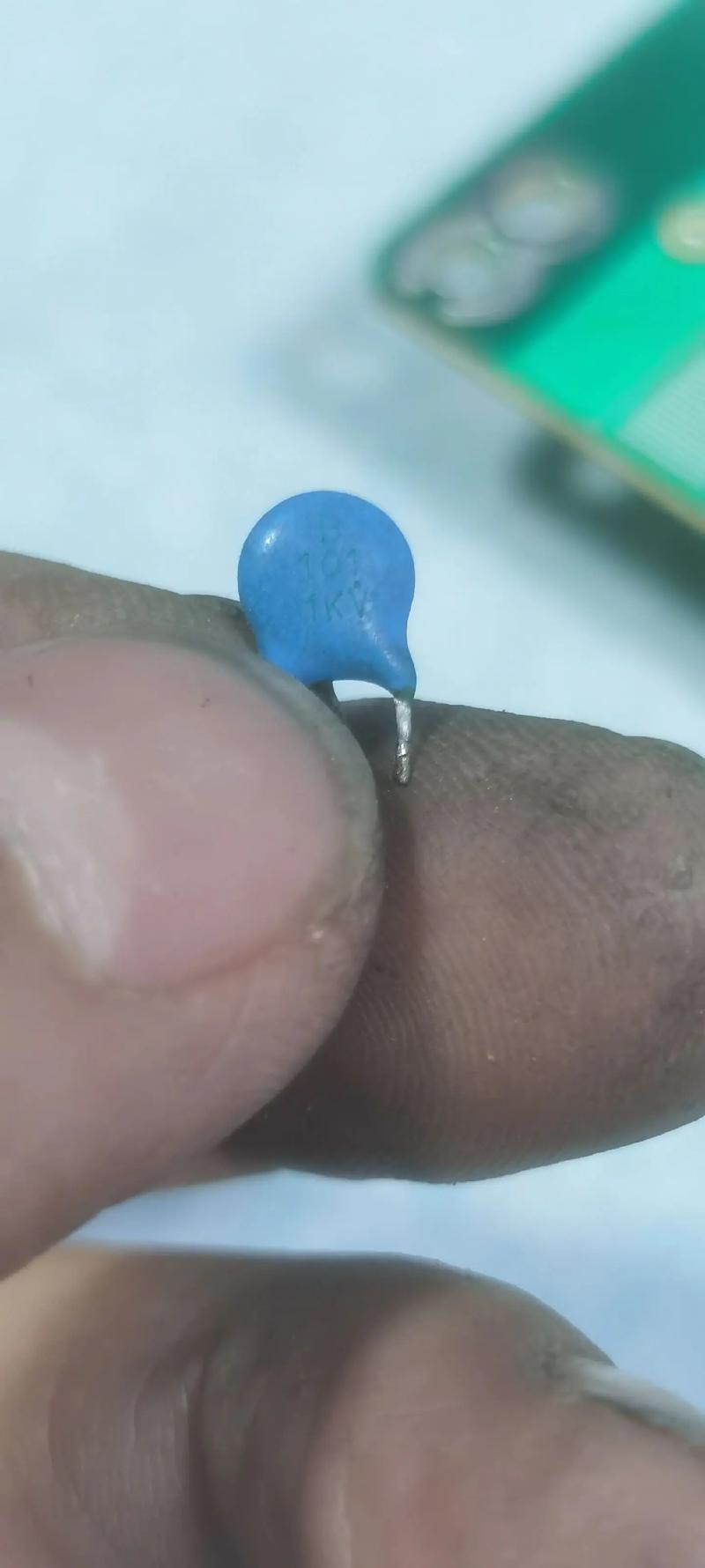

常见易损元件清单

1. 保险丝： 因短路而熔断，是故障的“指示器”而非根源。
2. 开关管： 工作在高电压大电流下，是最高效的元件之一，击穿短路率极高。
3. 桥式整流堆： 老化或受雷击后容易击穿。
4. PWM控制芯片（KA3842/KA3843系列）： 内部损坏是导致电源不起振的常见原因。
5. 启动电阻： 阻值变大或开路，导致芯片无法启动。
6. 滤波电容（初级和次级）： 容量衰减或鼓包，导致电压不稳或纹波过大。
7. +B整流二极管： 快恢复二极管，过流或过压后容易开路或短路。
8. 光耦（PC817）： 用于稳压反馈，性能不良会导致电压失控。
9. 误差放大器（TL431）： 与光耦配合工作，损坏会导致稳失常。
10. 行输出管： 在“指示灯亮但无光栅”的故障中，它是首要怀疑对象。

总结与建议

• 先易后难： 从保险丝开始，逐步排查，不要急于更换昂贵的元件。
• 测量是关键： 准确的电压测量是判断故障点的金标准。
• 原理指导实践： 理解开关电源的工作原理，能让你在测量时更有方向，而不是盲目地换元件。
• 善用图纸： 如果能找到该型号的电路图，维修将事半功倍，可以搜索“创维29SH8000电路图”或“创维29SH8000电源板原理图”。
• 考虑成本： 对于老旧的CRT电视，如果电源板上的元件大面积损坏，维修成本可能接近甚至超过一台二手电视机的价格，此时可以考虑直接更换整个电源板总成。

希望这份详细的指南能帮助您成功修复您的创维29SH8000电视机,祝您维修顺利！
