长虹CHD32600彩色干扰故障

需要明确“彩色干扰”的具体表现，因为不同的现象指向的故障点也不同,常见的彩色干扰有以下几种：

1. 屏幕上出现不规则的彩色横条、竖条或斜纹，像水波纹一样滚动,有时会伴随图像闪烁。
2. 图像色彩失真、偏色，比如红色特别重,或者出现不正常的颜色斑块。

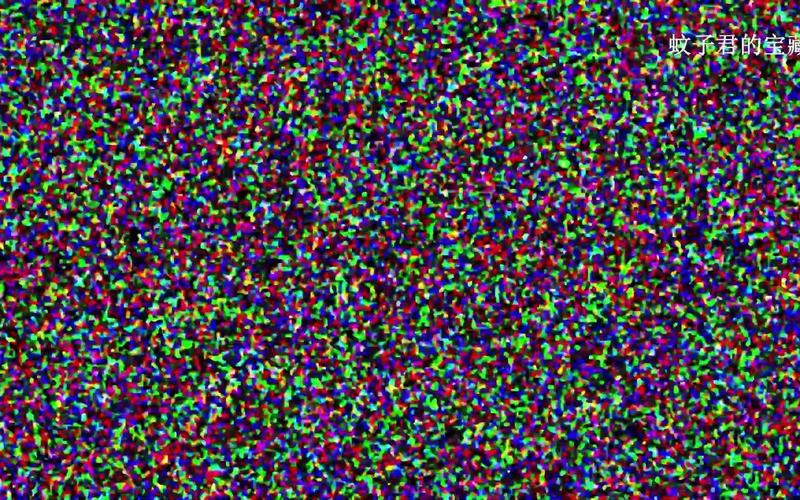

3. 雪花点中带有彩色,信号弱时尤其明显。
4. 彩色时有时无,或者彩色和黑白图像交替出现。

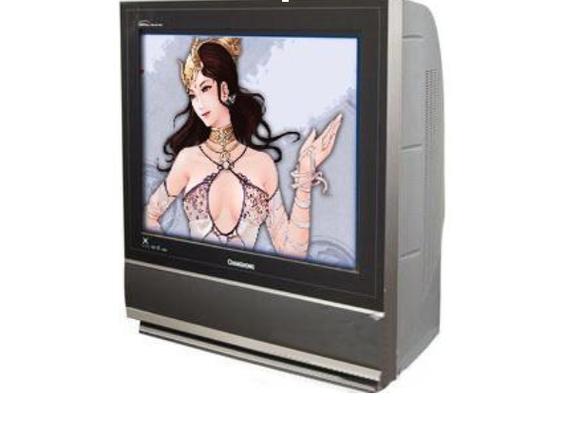

针对长虹CHD32600这款经典的“高清芯”系列CRT电视，其核心是采用了CHiQ系列芯片，内部电路结构复杂，彩色干扰故障，绝大多数情况下都与色度通道和行/场扫描电路有关。

核心故障区域分析

CRT电视的彩色处理是一个精密的过程，大致路径是：高频头 -> 中放 -> 视频检波 -> 亮度/色度分离 -> 色度解码 -> RGB矩阵 -> 显像管。

彩色干扰通常发生在色度解码或后续的RGB处理环节。

最常见故障原因：色度通道相关电路

这是彩色干扰的“重灾区”，色度信号（包含色差信号U和V）在这里被解码，还原成R-Y和B-Y，再与亮度信号Y合成RGB信号，任何一个环节出问题,都会导致彩色异常。

1. 色度解码集成电路（IC）故障

   • 核心芯片： 这款电视的色度解码通常由一块大规模集成电路完成，可能是TB1238AN、LA76810或TDA9380等周边IC（具体需查图纸，但原理相通）。
   • 故障现象： 芯片内部电路性能变差、损坏或工作电压异常。
   • 排查思路：
     • 测量供电电压： 这是最先要检查的，用万用表测量色度解码IC的VCC供电引脚电压是否正常（通常为+5V、+8V、+9V等，需查 datasheet），电压不稳、偏低或无电压,是导致芯片工作失常的直接原因。
     • 检查外围元件： 芯片的外围电容、电阻、电感是易损件。
       • 滤波电容： 检查VCC引脚附近的滤波电容是否鼓包、漏液或失效，失效后会导致电源纹波增大,干扰色度信号。
       • 晶振/陶瓷滤波器： 色度解码需要精确的43MHz晶振或43MHz陶瓷滤波器来分离和同步色度副载波，如果晶振停振、频率偏移，或陶瓷滤波器性能下降，会导致彩色失真、干扰或无彩色。
       • 其他耦合电容： 检查信号输入、输出端的耦合电容是否失效。

2. 带通滤波器/陷波器故障

   • 作用： 在视频信号中，通过带通滤波器提取出色度信号,通过陷波器滤掉色度副载波信号以分离出亮度信号。
   • 故障现象： 这些无源元件（通常是陶瓷滤波器或LC网络）特性变坏。
   • 排查思路： 如果是带通滤波器损坏，可能导致色度信号异常，引起彩色干扰，如果是陷波器损坏，可能会导致亮度信号和色度信号互相串扰，引起彩色爬行或“百叶窗”效应。

次常见故障原因：电源电路

电源为整机所有电路提供能量,电源的稳定性至关重要。

1. 主电源滤波不良


   （图片来源网络，侵删）
   • 故障现象： 开关电源输出的主电压（+B，通常是+B130V左右）滤波电容容量下降或失效。
   • 影响： 会导致电源纹波变大，这个纹波会窜入后级电路，特别是行扫描电路和视频电路，从而在屏幕上形成各种干扰,其中就包括彩色干扰。
   • 排查思路： 这是非常经典的故障点，重点检查+B电压输出端的大滤波电容（通常是耐压值较高的电解电容，如400V/220μF），可以尝试更换一个同规格的新电容，很多疑难杂症（包括彩色干扰）都能解决。

2. 电源负载能力下降

   • 故障现象： 开关电源本身性能下降，无法提供稳定、纯净的电流。
   • 排查思路： 在负载较重时（如画面亮色多），干扰现象会加剧，可以测量+B电压是否稳定,有无波动。

其他可能原因

1. 行扫描电路干扰

   • 原理： 行扫描电路工作在高频、大电流状态，其产生的高频脉冲很容易通过空间辐射或电源线耦合到视频电路,形成干扰。
   • 排查思路：
     • 检查行输出变压器（FBT/高压包）性能是否下降,内部打火会产生干扰。
     • 检查行逆程电容、行线性线圈等元件是否失效。
     • 检查行推动管和行输出管的工作状态是否正常。
     • 检查ABL（自动亮度限制）电路，如果此电路故障,也可能引起亮度异常和色彩问题。

2. 显像管（CRT）本身问题

   • 故障现象： 显像管老化、碰极或内部打火。
   • 排查思路：
     • 阴极碰极： 检查显像管尾板上三个阴极（R、G、B）是否与灯丝或其他电极发生短路，这会导致单基色过重,形成严重的色彩失真。
     • 显像管老化： 图像暗淡、聚焦不良，但一般不会直接引起彩色干扰,而是色彩饱和度下降。
     • 高压打火： 在高压嘴或内部石墨层打火,会产生干扰点或条纹。

3. 接地不良

   • 故障现象： 整机“地”电位不一致，形成地环路,引入干扰。
   • 排查思路： 检查显像管尾板、主板、电源板之间的接地弹簧或接地铜箔是否氧化、松动或断裂,清洁并重新连接接地点。

系统性的检修步骤建议

对于维修人员，建议按以下流程进行，由简到繁,由外到内：

1. 观察与询问：

   • 详细询问用户故障发生的过程（是否是突然出现？是否伴随其他故障？）。
   • 观察干扰的具体形态（横条、竖条、雪花、偏色？）。

2. 信号输入测试（关键步骤！）：

   • 将电视切换到AV模式（用DVD机或机顶盒输入一个标准的彩条信号）。
   • 如果AV模式下彩色干扰消失或明显减轻，说明故障大概率在高频头和中放通道，重点检查高频头、中放IC（如M52797）及其外围电路。
   • 如果AV模式下彩色干扰依然存在，说明故障在公共通道之后，即视频处理、色度解码、RGB矩阵、显像管电路,这是最常见的情况。

3. 外观与电源检查：

   • 打开机器后盖，观察有无明显烧焦、鼓包的元件（特别是电容）。
   • 先测量主电源输出电压（+B电压）是否正常、稳定。

4. 针对性检测：

   • 重点怀疑对象： +B滤波电容，这是性价比最高的“尝试性维修”点,直接更换。
   • 色度解码IC供电： 测量其VCC电压是否正常。
   • 43MHz晶振/陶瓷滤波器： 用示波器观察晶振两端是否有正常的波形,或用替换法尝试更换。
   • 显像管尾板： 检查三个阴极电压是否正常且平衡,有无碰极迹象。

5. 示波器检测（高级手段）：

   如果条件允许，用示波器沿着信号流程（从视频输入到显像管管座）逐级测量关键点的波形,可以非常快速地定位到故障波形失真的环节。

对于长虹CHD32600的彩色干扰故障，最可能的原因排序通常是：

1. 电源滤波电容（+B电容）失效,导致电源纹波干扰。
2. 色度解码IC的供电滤波电容失效,或IC本身性能不良。
3. 43MHz晶振或陶瓷滤波器故障。
4. 色度解码IC损坏。
5. 行扫描电路干扰。

对于普通用户，建议联系专业维修人员，对于有一定基础的维修爱好者，可以从更换电源主滤波电容和检查解码IC供电入手，这两个点故障率高,且维修成本相对较低。
