第一部分：基础知识篇 —— 知己知彼，百战不殆
在开始“拯救”之前，我们必须先了解iPhone的“身体构造”和“神经系统”。
（图片来源网络，侵删）
iPhone的“心脏”与“血管”：主板

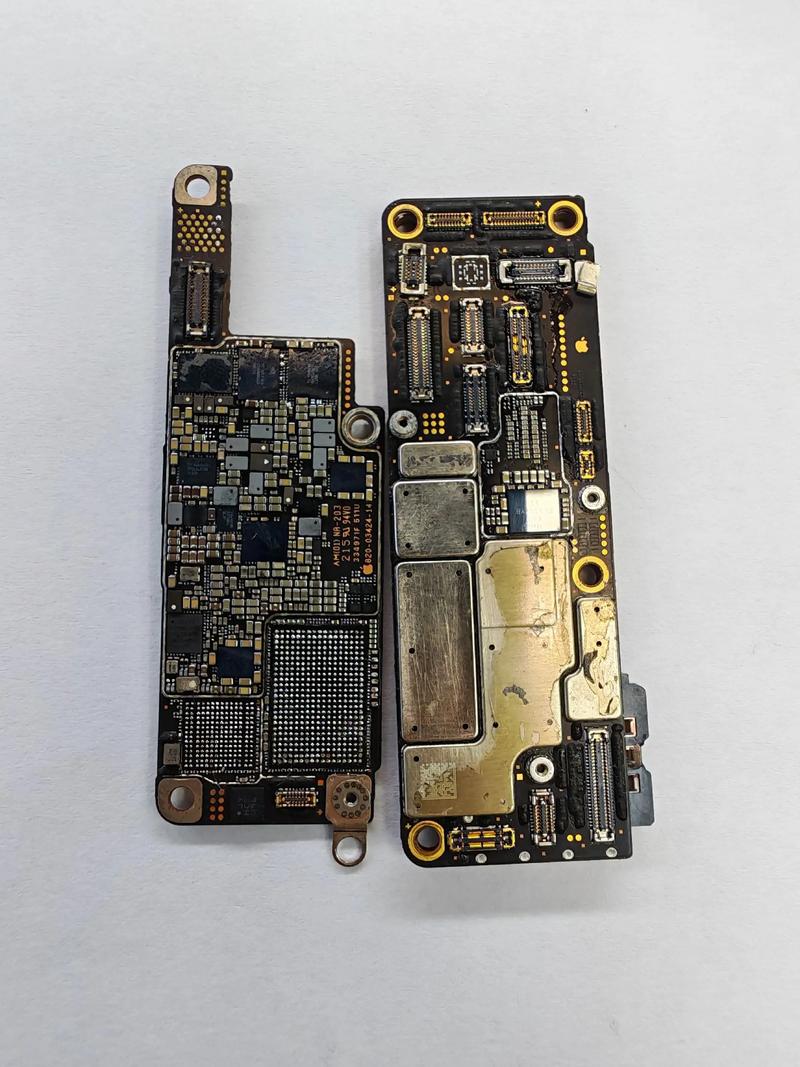

iPhone的核心是主板，也叫逻辑板，它是一个高度集成的多层印刷电路板，上面集成了所有关键组件：
- CPU（中央处理器）：iPhone的大脑，负责所有计算和处理。
- 电源管理芯片：PMIC，iPhone的“心脏起搏器”，负责管理整个设备的供电、充电、电池充放电等。
- 基带芯片：负责蜂窝网络通信（4G/5G），没有它，iPhone就是一部“iPod Touch”。
- 存储芯片：存储你的系统、照片、数据。
- 各种传感器：陀螺仪、加速计、距离传感器、气压计等。
- 接口芯片：负责连接屏幕、摄像头、面容ID/触控ID模块等。
- 电源管理单元：负责分配和管理各个部件的电力供应。
iPhone的“神经系统”：电路
主板上的电路由铜箔走线组成，它们像遍布全身的血管和神经，负责：
- 供电：将电池或充电器的电力，精准地输送到每一个需要电力的芯片和元件。
- 信号传输：在CPU、屏幕、摄像头等部件之间高速传输数据和控制信号。
- 接地：为电路提供一个共同的参考电位，是稳定工作的基础。
故障的三大元凶
绝大多数iPhone的电路故障,都可以归结为以下三种情况：
- 供电问题：某个芯片或元件没有得到正确的电压或电流，导致无法工作。
- 症状：无法开机、无法充电、部分功能失灵（如摄像头、面容ID）。
- 信号问题：芯片之间的数据或控制信号中断、短路或异常。
- 症状：无服务、Wi-Fi/蓝牙不可用、触摸失灵、屏幕显示异常。
- 元件本身损坏：某个芯片、电阻、电容等物理损坏。
- 症状：通常是特定功能完全失效，且伴有异常发热或无反应。
第二部分：故障诊断篇 —— 从现象到本质
当你遇到问题时,不要盲目拆机，遵循科学的诊断流程，能让你事半功倍。
（图片来源网络，侵删）
第一步：分类故障现象
将你的iPhone问题归类,这能帮你快速缩小故障范围。
| 故障大类 | 具体现象 | 可能涉及的系统/部件 |
|---|---|---|
| 电源系统故障 | • 完全无反应：按任何键都没反应，连接电脑也没反应。 • 无法开机：有充电图标、苹果Logo或无限重启，但无法进入系统。 • 充电异常：不充电、充电慢、需要特定角度才能充、电量显示不准。 |
电池、尾插、充电IC、PMIC、CPU |
| 显示与触摸故障 | • 黑屏/白屏：有声音但屏幕不亮。 • 显示异常：花屏、竖线、缺色、触摸失灵、触摸漂移。 |
屏幕总成、屏幕排线、触摸IC、显示IC、CPU |
| 通信功能故障 | • 无服务：SIM卡无信号，无法打电话、发短信。 • Wi-Fi/蓝牙不可用：图标灰显，搜索不到网络或设备。 |
基带芯片、Wi-Fi/蓝牙模块、天线、CPU |
| 音频功能故障 | • 没有声音：外放和扬声器都没声音。 • 单声道：一边响，一边不响。 • 麦克风失效：无法录音、语音助手无响应。 |
听筒、扬声器、麦克风、音频 codec 芯片 |
| 摄像头故障 | • 无法打开相机：点击相机图标无反应或闪退。 • 图像异常：照片有黑斑、模糊、对不上焦。 |
摄像头模组、排线、相机排线接口、CPU |
| 面容ID/触控ID故障 | • 无法识别指纹或面部。 | 面容ID/触控ID模块、排线、相关传感器 |
第二步：基础排错法（软件层面）
在怀疑硬件问题前,务必先排除软件问题，这是最简单、最安全、也最应该首先尝试的步骤。
- 强制重启：解决90%的软件性小故障。
- 有面容ID的机型：快速按一下“音量+”，再快速按一下“音量-”，然后长按侧边按钮，直到看到苹果Logo。
- 有主屏幕按钮的机型：同时长按主屏幕按钮和侧边/顶部按钮，直到看到苹果Logo。
- 检查iOS版本：有时系统BUG会导致特定功能异常，尝试更新或降级系统（降级有风险，需谨慎）。
- 恢复模式：如果强制重启无效，可以尝试进入恢复模式，用电脑（iTunes/Finder）进行“恢复”或“更新”，这会抹掉所有数据，但能解决很多严重的系统问题。
- 进入恢复模式：连接电脑，强制重启过程中，在看到苹果Logo时，不要松开侧边按钮，直到看到恢复模式界面。
- 备份并抹掉所有设置和内容：如果问题顽固，可以尝试在“设置”->“通用”->“传输或还原iPhone”->“抹掉所有内容和设置”，这相当于一次“硬重置”，能排除所有软件层面的配置问题。
第三步：硬件诊断思路
如果基础排错无效,那么很大概率是硬件问题，你需要进入“侦探模式”。
核心原则：先易后难，先外后内。
（图片来源网络，侵删）
-
目视检查
- 外观：手机是否有严重摔伤、进水痕迹（指示剂变色）？
- 接口：尾插是否有明显的弯曲、损坏或异物堵塞？用放大镜仔细观察排线是否有断裂、氧化。
- 主板：如果已经拆机，观察主板是否有明显的物理损伤、烧毁的元件、脱焊的芯片、液体腐蚀的痕迹。
-
隔离法
- 断开可疑部件：如果怀疑某个部件（如摄像头、屏幕）损坏导致主板无法正常工作，可以尝试断开该部件的排线，然后开机测试，如果此时能开机（即使功能缺失），则说明是该部件或其排线的问题。
- 经典案例：iPhone进水后无法开机，但可以进入DFU模式，此时可以尝试断开电池、屏幕、摄像头等所有非必要排线，只保留CPU、PMIC等核心供电电路，看是否能“点亮”主板。
-
测量法（需要专业工具）
- 万用表：这是电路维修的“听诊器”。
- 测电压：测量关键测试点的电压是否正常，电池触点的电压（通常为3.8V-4.2V），PP_VCC主供电电压（如3.3V, 5V）等，电压异常是供电问题的直接证据。
- 测电阻：测量线路对地阻值，如果某个线路对地阻值极小（接近0Ω），说明存在短路，这通常是导致无法开机的原因之一。
- 稳压电源：维修店常用工具，可以安全地为主板供电，模拟电池和充电器，方便测量和测试，避免因电流过大烧毁主板。
- 示波器：高级工具，用于观察信号的波形，可以判断数据信号、时钟信号是否正常，是解决疑难杂症的“神器”。
- 万用表：这是电路维修的“听诊器”。
第三部分：常见故障检修流程详解
iPhone无法开机（完全无反应）
这是最常见也最棘手的问题。
- 检查充电：换一根充电线和充电头，换一个充电口位置，确保不是充电器或线的问题。
- 强制重启：尝试所有型号的强制重启方法。
- 进入恢复模式：如果强制重启后能看到Logo但进不了系统，尝试进入恢复模式，用电脑恢复。
- 连接电脑：连接电脑，看电脑是否能识别到iPhone（在“设备管理器”或“访达”中），如果能识别，说明主板基本是通的，可能是系统问题。
- 硬件诊断：
- 目视检查：检查电池排线是否松动，尾插是否损坏。
- 测量电池电压：用万用表测电池触点电压，若无电压，可能是电池或电池排线问题。
- 测量主供电：如果电池有电，测量PP_VCC等主供电电压是否正常，若无，可能是PMIC或电源路径上的元件损坏。
- 检查短路：测量电池正负极对地阻值，如果阻值极低（如几欧姆甚至更低），说明主板存在严重短路，需要找到短路点并修复。
- CPU工作条件：检查CPU的核心供电、时钟、复位信号是否正常，这三个条件是CPU工作的基础，任何一个不满足，CPU就无法启动。
iPhone进水后无法开机
进水是电路的头号杀手。
- 立即断电：第一时间关机，不要尝试再开机充电，拆下SIM卡托。
- 清洁：用无水酒精或专用的电路板清洁剂，仔细清洗主板，酒精可以溶解水分，并带走残留的腐蚀物，清洗后用风枪低温吹干。
- 检查腐蚀：重点检查电池接口、尾插、排线接口等容易积水的位置，观察是否有绿色的铜锈或黑色的碳化痕迹。
- 隔离测试：清洗后，断开所有非必要部件（屏幕、摄像头、面容ID等），只连接电池，看是否能开机，如果能，再逐个连接部件，找出问题所在。
- 更换损坏元件：如果发现某个芯片或元件有明显烧毁或腐蚀，通常需要更换。
第四部分：维修建议与忠告
- 备份数据！备份数据！备份数据！ 在进行任何可能导致数据丢失的操作前，请务必备份。
- 评估风险：iPhone主板高度集成，维修难度极高，错误的操作（如静电、短路、用错工具）可能会让主板永久报废，价值归零。
- 工具是关键：如果你决定自己动手，一套好的工具是成功的一半，包括螺丝刀套装、撬棒、镊子、防静电手环、万用表、热风枪和焊台。
- 寻求专业帮助：
- 保修期内：直接联系Apple官方或授权服务商，私自拆机会立即失去保修资格。
- 保修期外：如果问题复杂，特别是涉及主板维修，强烈建议寻找信誉良好的第三方维修店，他们有专业的设备、经验和配件库，成功率远高于个人DIY。
- 成本考量：主板维修成本通常很高，可能接近甚至超过一部二手同款iPhone的价格，在维修前，请先评估维修成本和手机残值，做出最经济的选择。
拯救iPhone,本质上是“拯救”其内部的电路系统，这个过程需要知识、工具、耐心和逻辑，从软件到硬件，从简单到复杂，一步步排查，才能精准定位问题，对于普通用户而言，掌握基础排错技能，并在关键时刻做出明智的决策（何时求助专业人士），才是真正“拯救”你的iPhone的最佳方式。
