TCL AT25189校正电路故障原因何在？

“校正电路” 并不是一个官方或标准的电路板名称，它通常是维修人员对电视中负责图像、色彩、几何失真调整等功能的一系列电路的统称，这些功能通常由 EEPROM 存储芯片 和 主控芯片 或专门的 画质处理芯片 协同完成。

当说“校正电路故障”时，通常指的是与 EEPROM 数据 或 控制信号 相关的问题。

什么是“校正电路”及其作用？

在 TCL AT25189 这类老式液晶电视中，“校正电路”的核心是 EEPROM 芯片，它就像电视的“大脑记忆库”或“身份证”,存储着电视出厂时和用户使用中调整好的所有关键数据：

1. 白平衡数据: 决定电视在不同亮度下红、绿、蓝三基色的比例，直接影响色彩的准确性（比如是否偏色、发黄、发蓝）。
2. 几何校正数据: 控制画面的位置、大小、线性度（如行幅、场幅、枕形校正、梯形校正等）,防止图像变形。
3. 电压数据: 存储为各个供电单元（如背光、逻辑板、驱动板）设定的标准工作电压值。
4. 版本信息: 存储电视的软件版本、硬件配置等信息,是电视正常启动和识别配件的基础。
5. 用户设置数据: 记音量、频道、图像模式（标准、鲜艳、节能）等用户自定义设置。

当这个“记忆库”的数据出错、丢失或损坏时，电视就会出现各种奇怪的“故障”。

TCL AT25189 校正电路故障的典型现象

当校正电路（特别是EEPROM）出问题时，电视通常能开机，但图像会出问题,具体表现如下：

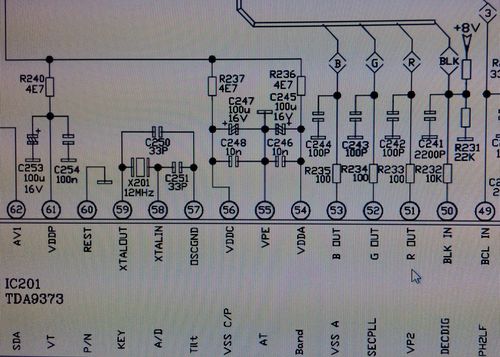

图像与色彩类故障（最常见）

• 严重偏色：
  • 整个画面发红、发绿或发蓝。
  • 亮部或暗部某个颜色特别突出。
• 色彩异常：
  • 画面色彩不鲜艳，整体发灰、发白。
  • 皮肤颜色表现不正常,呈现紫色或青色。
  • 无法通过遥控器或菜单的“色彩”、“色调”等选项调整回来。
• 图像闪烁或不稳定：
  • 颜色或亮度在正常和异常之间快速变化。
  • 图像边缘有彩色噪点或色斑。

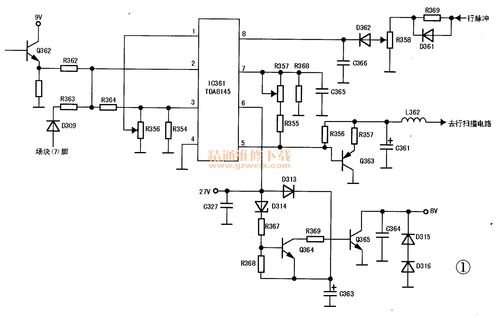

几何失真类故障

• 图像大小或位置错误：
  • 画面上下或左右有黑边，无法满屏（行幅/场幅不足）。
  • 画面超出屏幕边界,部分内容被裁剪。
  • 整个画面不在屏幕正中央。
• 图像变形：
  • 枕形失真（画面两边向内弯曲）。
  • 梯形失真（画面上宽下窄或下宽上窄）。
  • 平行四边形失真。
• 行/场不同步： 极少数情况下,可能导致图像滚动或撕裂。

其他相关故障

• 背光异常： 背光亮度不均匀、闪烁或无法调节（因为背光驱动电压数据可能丢失）。
• 无图像或图像时好时坏： EEPROM 数据严重错乱可能导致主芯片无法正确初始化,导致图像信号处理中断。
• 自动关机/保护： 某些保护机制的阈值电压存储在 EEPROM 中,数据错误可能导致误判而进入保护状态。
• 菜单显示异常： 屏幕上显示的 OSD 菜单可能位置错乱、颜色异常或无法显示。

故障原因分析

1. 软件数据丢失或错乱（最常见原因）：

   • 突然断电： 在电视正在进行数据写入或初始化时突然断电，导致 EEPROM 数据写入不完整或损坏。
   • 静电冲击： 维修操作不当或环境干燥，人体静电瞬间击穿 EEPROM 芯片或损坏内部数据。
   • 电池问题： 部分电视使用纽扣电池为 EEPROM 供电，以保证断电后数据不丢失，如果电池电量耗尽或漏液,会导致数据丢失。
   • 程序升级失败： 不当的系统升级中断,导致固件损坏。
   • 自然老化： 电子元件寿命到期,数据区出现物理损坏。

2. 硬件故障：

   • EEPROM 芯片本身损坏： 芯片因质量问题、过热、静电等原因物理损坏。

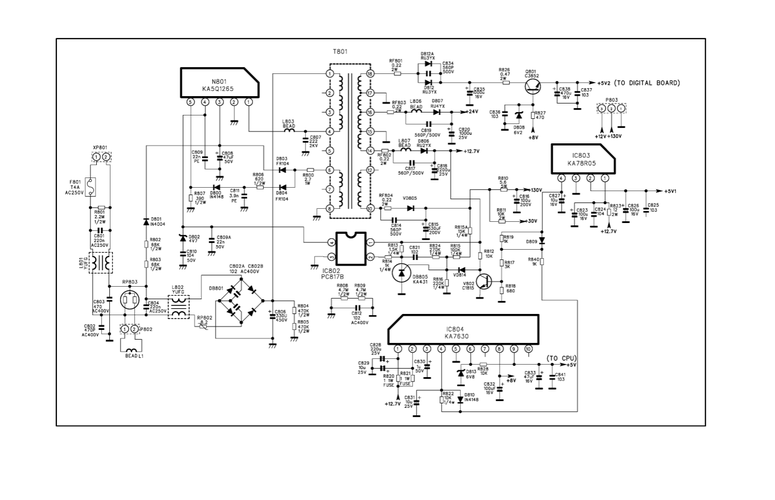

   • 供电异常： 为 EEPROM 供电的稳压电路出现问题，导致芯片工作电压不稳,读写数据出错。
   • 通信线路问题： 主控芯片与 EEPROM 芯片之间的 I2C 通信线路（通常是 SDA 和 SCL 两根线）上的电阻、电容虚焊或损坏,导致数据无法正常传输。

故障排查与维修步骤（DIY指南）

⚠️ 安全警告： 维修涉及高压和精密电路，不具备电子维修基础的人员请勿尝试,以免造成设备进一步损坏或人身伤害。

第一步：观察与初步判断

1. 确认故障现象： 仔细观察电视的具体表现，是偏色、几何失真还是其他问题，这有助于判断是 EEPROM 数据问题还是其他硬件问题。
2. 检查电池： 对于有纽扣电池的设计，小心拆开后盖，找到并更换一块同型号的新电池，这是一个成本极低且操作简单的尝试,有时能直接解决问题。

第二步：进入工程菜单（核心诊断步骤）

工程菜单是维修人员的“秘密武器”，可以绕过用户菜单,直接对核心参数进行读写和调整。

1. 进入方法：

   • TCL AT25189 的工程菜单进入方法通常是：使用遥控器，依次按下“音量-”键 -> “屏显/信息”键 -> “音量-”键 -> “屏显/信息”键，不同批次或型号可能有差异，可以尝试搜索“TCL AT25189 工程菜单进入方法”。
   • 进入后,屏幕上会显示一排排的选项和数据。

2. 在工程菜单中操作：

   • 检查数据： 进入工程菜单后，寻找类似 “Option”、“EEPROM Data”、“白平衡”、“几何校正” 等选项，查看里面的数据是否为全零、乱码或明显超出正常范围的值。
   • 尝试复位： 如果菜单里有“Reset”、“Factory Default”、“Load Default”等选项，可以尝试执行，这会让电视从主芯片的固件中重新加载一组默认数据到 EEPROM。
   • 手动调整（需专业知识和工具）： 如果数据只是轻微错乱，可以尝试手动调整白平衡和几何参数，然后保存,这需要专业的色彩知识和经验。

第三步：数据重刷（最有效的维修方法）

如果工程菜单复位无效，说明 EEPROM 数据损坏严重,需要使用专用工具重新写入数据。

1. 所需工具：

   • 编程器（烧录器）： 如 CH341A、T48 等。
   • 数据文件（BIN 文件）： 与电视型号、主板型号 完全一致 的 EEPROM 数据文件。
   • 热风枪或电烙铁： 用于拆焊和焊接 EEPROM 芯片。

2. 操作步骤：

   • 拆芯片： 拆下电视主板上的 EEPROM 芯片（通常是一个 8 脚的小芯片，型号常见如 24Cxx、25Cxx 系列）。
   • 读出数据： 将芯片放入编程器，先读出原始数据，即使数据损坏，也建议先备份,以防万一。
   • 写入数据： 找到与该电视型号匹配的 “原厂数据文件” 或 “正常同型号电视的数据文件”，通过编程器写入到 EEPROM 芯片中。
   • 焊回芯片： 将写好数据的芯片小心地焊回主板原位。
   • 测试： 开机测试,故障通常即可排除。

第四步：硬件检修

如果重刷数据后故障依旧,那么很可能是硬件问题。

1. 检查 EEPROM 芯片：
   • 测量供电： 用万用表测量 EEPROM 芯片的 VCC 和 GND 引脚，是否有正常的供电电压（通常是 3.3V 或 5V）。
   • 检查通信： 测量 I2C 通信线（SDA, SCL）上是否有上拉电阻（通常在 2kΩ - 10kΩ 之间），以及线路是否对地/对电源短路。
2. 更换 EEPROM 芯片： 如果怀疑芯片本身损坏，可以尝试用一个同型号的好芯片,写入数据后替换。
3. 检查主控芯片： EEPROM 周围电路和芯片都正常，可能是主控芯片的 I2C 接口损坏，这种情况维修难度和成本极高,通常建议直接更换主板。

总结与建议

对于普通用户来说，最简单、最安全的方法是：

1. 联系 TCL 售后服务： 这是最可靠的选择,尤其是电视还在保修期内。
2. 寻找专业电视维修店： 维修师傅通常有现成的数据文件和工具，可以快速解决问题，费用一般在 50-150 元人民币左右。
3. 更换主板： 如果电视型号较老，维修成本过高,直接更换一块同型号的二手主板也是一个选择。
