逆变器采样电路故障如何排查？

下面我将从故障现象、常见原因、排查步骤和解决方案四个方面，详细解析这个问题。

故障现象

当逆变器采样电路出现故障时,UPS通常会表现出以下一种或多种现象：

1. 无法启动或启动后立即保护：

   • UPS一开机就蜂鸣器长鸣,指示灯闪烁，显示“逆变器故障”、“过压”、“欠压”或“过流”等错误代码。
   • 逆变器尝试启动,但输出电压无法建立，或者电压极不稳定，随即保护关机。

2. 输出电压异常：

   • 输出电压过高： 可能会烧毁连接的精密设备，这通常是由于电压采样电路故障，导致MCU误判输出电压过低，从而加大PWM输出，使实际电压飙升。
   • 输出电压过低： 负载设备无法正常工作，甚至频繁重启，这可能是电压采样电路故障，导致MCU误判电压过高，从而减小PWM输出。
   • 输出电压不稳定、畸变严重： 输出波形不再是标准的正弦波（对于在线式UPS），而是毛刺、阶梯状或严重失真的波形。

3. 带载能力差或无法带载：


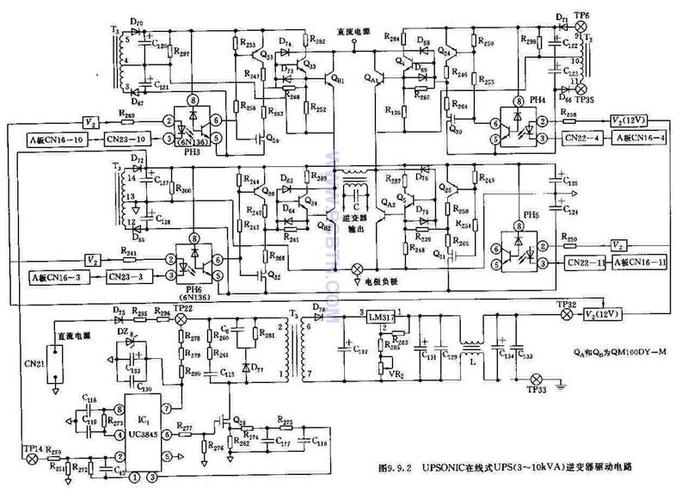

   （图片来源网络，侵删）

   UPS在空载时输出正常,但一接上负载（尤其是感性负载或启动电流大的负载）就立即跳闸保护，这很可能是电流采样电路故障，导致MCU无法检测到真实的负载电流，无法进行有效的限流和功率调节。

4. 运行中频繁无故切换：

   对于在线式UPS,可能会在逆变模式和旁路模式之间频繁切换，这可能是采样到的电压、频率等参数不稳定，导致MCU误判市电异常或自身输出异常。

5. 保护功能失效：


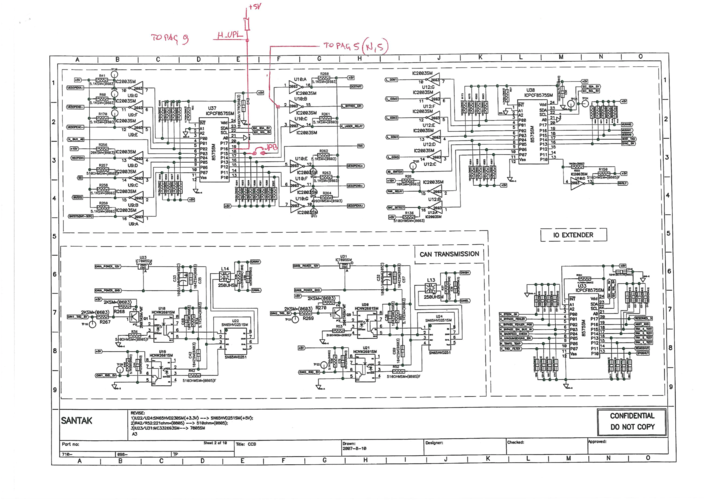

   （图片来源网络，侵删）

   当发生真正的短路或严重过载时,UPS没有反应，或者反应极其迟钝，可能导致设备烧毁。

常见故障原因

采样电路故障的原因多种多样,可以归纳为以下几类：

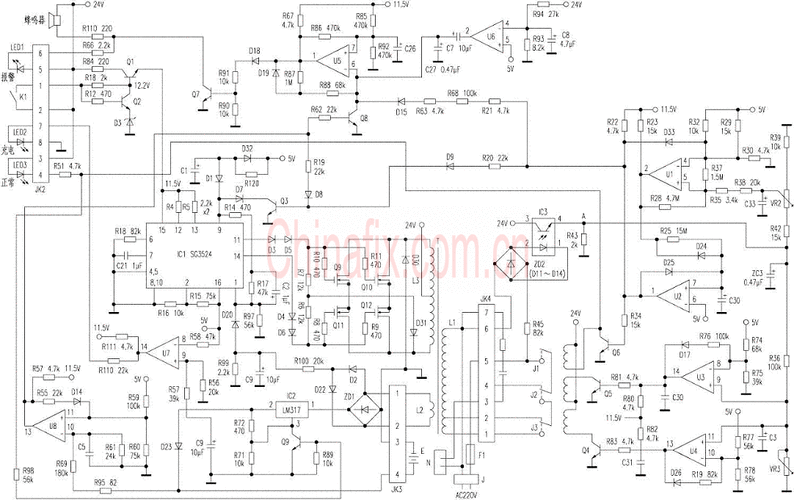

传感器元件本身损坏

• 电压采样电阻/分压电阻： 电阻因过压、过流或老化而阻值漂移、开路或短路，这是最常见的原因之一，阻值稍微变化就会导致采样电压偏离真实值。
• 电流采样元件：
  • 电流互感器： 线圈短路、开路或磁芯损坏。
  • 霍尔传感器： 霍尔元件损坏、供电异常或损坏。
  • 采样电阻： 用于小电流采样的精密低阻值电阻，同样可能因过流而烧毁或阻值改变。
• 温度传感器： 通常是热敏电阻或热电偶，损坏或特性改变会导致温度采样不准。

信号调理电路故障

• 运算放大器： 采样电路中的运放用于放大、滤波和隔离微弱的传感器信号，运放损坏、性能退化或其外围的反馈电阻、电容失效，会导致信号失真、放大倍数错误或无信号输出。
• 滤波电容： 滤波电容失效（如容量下降、漏电、鼓包）会导致采样信号中混入大量噪声，使MCU读取的数据不稳定。
• 隔离元件： 在一些设计中，为了安全，会使用光耦或隔离放大器，这些元件损坏会导致信号中断或信号失真。

电源与接地问题

• 采样电路供电异常： 采样电路通常需要一个非常稳定、干净的参考电源（如+5V或+2.5V），如果这个电源的电压不稳、带载能力差或含有噪声，所有基于此电源的采样都会不准。
• 接地不良： “接地环路”或“地线电位差”会引入严重的共模干扰，使采样信号中叠加了巨大的噪声，导致MCU无法识别真实信号。

连接线路问题

• 线路虚焊、断路： 传感器与调理电路、调理电路与MCU之间的PCB走焊、断线，或者接插件接触不良。
• 线路短路： PCB板上有灰尘、潮湿或金属碎屑导致信号线与地线或电源线短路。
• 电磁干扰： 采样线缆离大电流的功率线（如IGBT的驱动线）太近，受到强电磁干扰，导致信号被污染。

MCU及外围电路故障

• MCU的ADC（模数转换器）模块损坏： 这是最棘手的情况，MCU内部的ADC芯片本身损坏，导致所有输入的模拟信号都无法被正确转换。
• ADC参考电压异常： MCU进行A/D转换时需要一个稳定的基准电压源，如果这个基准源有问题，所有采样读数都会按比例错误。

排查步骤（由简到繁，由外到内）

⚠️ 安全警告：UPS内部存在高压，即使在断电后，电容中仍可能储存有致命的电荷，非专业人员请勿自行拆机检修！务必由专业人员进行操作。

1. 观察与初步判断：

   • 闻： 是否有焦糊味？这通常是元件烧毁的迹象。
   • 看： 保险丝是否熔断？PCB板上是否有明显烧黑的痕迹、鼓包的电容、虚焊的焊点？
   • 听： 启动时是否有异常的“滋滋”声或“啪啪”的放电声？

2. 读取错误代码：

   查阅UPS的用户手册,根据指示灯或显示屏的错误代码，初步判断是过压、欠压还是过流故障，这有助于缩小排查范围。

3. 测量关键电压：

   • 测量采样电路的供电电压： 使用万用表测量运放、霍尔传感器等元件的供电引脚是否为正常值（如+5V），如果异常，往前追溯电源供应电路。
   • 测量MCU的ADC参考电压： 查阅MCU datasheet，找到其Vref引脚，测量电压是否稳定和准确。

4. 静态电阻测量（断电后）：

   • 测量采样电阻： 将疑似故障的电阻从电路板上焊下一端，用万用表测量其阻值是否与标称值一致，注意区分是普通电阻还是精密电阻。
   • 检查通路和短路： 用万用表的二极管档或电阻档，检查信号通路是否通畅，以及是否有不应有的对地或对电源的短路。

5. 动态信号测量（通电时，⚠️高压危险

   • 使用示波器： 这是诊断采样电路故障的“金标准”。
     • 测量传感器输出信号： 在运放的输入端，观察原始的、未经放大的信号波形是否正常，电压采样分压点的波形应该和输出电压成比例。
     • 测量运放输出信号： 观察经过运放调理后的信号是否干净、无失真，幅度是否在MCU的量程范围内（通常是0-5V）。
     • 测量MCU的ADC输入引脚： 观察送入MCU的最终信号是否稳定，如果此处信号正常，但MCU读取的数据异常，则很可能是MCU或其软件问题。
   • 对比测量法： 如果有两台同型号的UPS，可以分别测量采样电路各关键点的波形进行对比，差异点即为故障区域。

6. 替换法：

   在缩小故障范围后,对可疑元件（如运放、电容、电阻）进行替换，这是验证元件是否损坏的最有效方法，注意替换的元件型号、参数必须一致。

解决方案

根据排查出的具体原因,采取相应的修复措施：

1. 更换损坏元件：

   • 更换烧毁的保险丝、阻值漂移的电阻、失效的电容、损坏的运放或霍尔传感器。务必使用相同规格和精度的元件，特别是采样电阻和运放的反馈电阻，其精度直接影响采样准确性。

2. 修复线路问题：

   重新焊接虚焊点,修复断线，清除导致短路的异物，确保接地连接可靠。

3. 净化电源：

   如果采样供电电源不稳定,需要检修该路的电源电路，如更换滤波电容、稳压芯片等。

4. 处理电磁干扰：

   重新布线,将采样线缆与功率线缆分开，并使用屏蔽线缆，并将屏蔽层良好接地。

5. MCU或软件问题：

   如果确认是MCU的ADC模块损坏,通常需要更换整个MCU或控制板板卡，如果是软件问题（如程序错误导致采样值计算错误），则需要重新烧录或修复固件，这通常需要厂家支持。

逆变器采样电路故障的诊断是一个系统性的过程,需要结合理论知识、仪器测量和逻辑推理，对于普通用户而言，当遇到此类问题时，最安全、最有效的做法是立即停止使用，并联系专业的UPS维修服务或厂家技术支持，因为错误的操作不仅可能无法解决问题，还可能导致设备损坏或人身安全风险。
