KIp 140E06C2板无12V故障原因是什么？

在开始任何检查之前，请务必确保设备已完全断电，并拔掉电源线！ 操作时请使用绝缘工具，避免触电风险，如果您不具备电子维修经验，强烈建议联系专业维修人员。

第一步：外围检查与确认

在拆解板子之前,先排除一些简单的外部因素。

1. 确认故障现象：

   • 测量12V输出端子： 找到这块板子上标有 +12V 和 GND (或 COM) 的接线端子，使用万用表的直流电压档（20V档位），黑表笔接地，红表笔接 +12V 端子，确认确实没有电压输出。
   • 检查输入电源： 确认给这块KIp板供电的上一级电源是否正常，如果它是由一个外部24V电源适配器供电的，请测量适配器的输出电压是否正常，如果输入电源本身就有问题，板子自然无输出。

2. 检查接线与负载：

   • 接线松动： 检查所有连接到这块板子的线缆，特别是输入电源线和输出到其他模块（如电机、传感器、驱动器）的12V线，确保它们都已牢固插好。
   • 负载短路： 这是最常见的原因之一！ 12V输出线所连接的下游设备（如电机、电磁阀、继电器、另一个电路板等）可能发生了短路故障，这会导致KIp板的12V输出保护电路启动（或直接烧毁元件），从而没有输出。
   • 排查方法： 断开所有连接到KIp板12V输出的负载线（只保留输入电源线），然后重新上电测量12V输出端子，如果此时恢复了12V电压，说明问题出在某个负载设备上，你需要逐一连接负载，找到是哪个设备导致了短路。

第二步：初步目视检查与安全检查

如果外围检查没有发现问题,可以拆开板子进行初步检查。

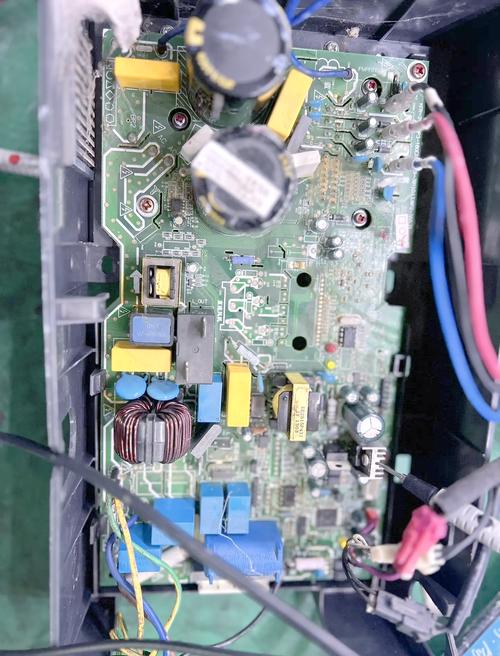

1. 安全断电后拆板： 将板子从设备上拆下，准备仔细检查。
2. 目视检查：
   • 保险丝： 找到板上的保险丝（通常是一个玻璃管或黑色的方形元件），观察它中间的熔丝是否已经熔断，如果熔断，说明电路存在严重的过流或短路。此时不要直接更换保险丝就通电！ 必须先找到导致保险丝熔断的根本原因（通常是后级元件短路），否则换上新的保险丝会立刻再次熔断，甚至引发更严重的故障。
   • 电解电容： 检查那些圆柱形的电解电容，看是否有鼓包、漏液或顶部防爆阀凸起的现象，这是电容老化的典型标志，会导致滤波不良或无法正常工作。

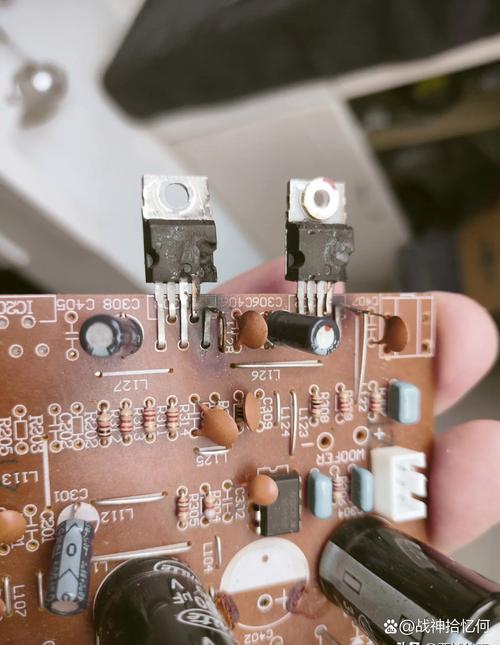

   • 烧毁痕迹： 仔细观察板子正反面，特别是功率元件（如三极管、MOS管、稳压IC）和电阻，看是否有发黑、烧焦、或元件表面有裂纹的痕迹。
   • 虚焊或脱焊： 检查保险丝、功率三极管、大电阻等较大元件的焊盘，看是否有焊点开裂或虚焊的现象。

第三步：电路分析与测量

如果目视检查发现可疑元件,或者没有发现明显问题，就需要借助万用表进行更深入的测量。

KIp 140E06C2板的12V输出是如何产生的？

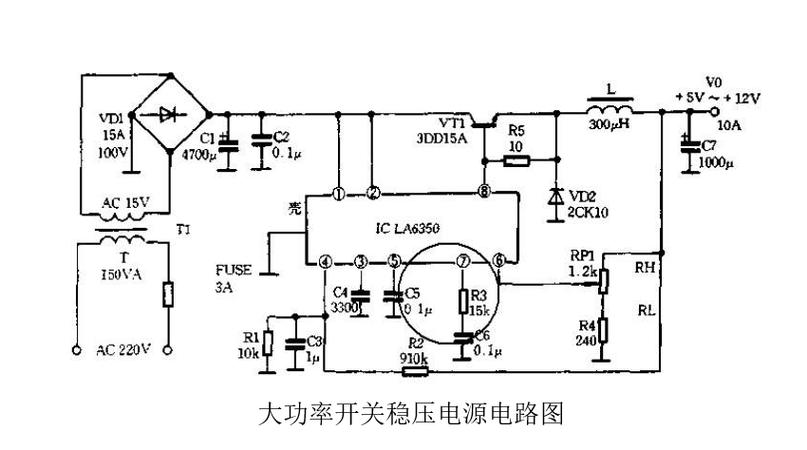

这块板子上的12V输出,通常不是由外部直接输入的，而是由板上的一个DC-DC降压转换电路产生的，这个电路一般会从一个更高的电压（24V）转换而来。

1. 找到关键元件：


   （图片来源网络，侵删）
   • PWM控制器/稳压IC： 这是一块小型的IC芯片（通常有8个或更多引脚），是整个转换电路的“大脑”，它负责产生控制开关管工作的PWM信号，常见型号有LM2596, TL494, UC384x等系列，在板子上寻找这些型号或类似的标记。
   • 开关管： 通常是一个MOSFET（三端引脚，上面可能带一个小散热片）或一个三极管，它是执行“降压”动作的核心元件，高速地导通和关断，将电能以脉冲形式传递出去。
   • 储能电感： 一个通常用铜线绕在磁环或磁芯上的线圈。
   • 整流二极管： 一个二极管，在开关管关断时，为电感中的电流提供续流路径。
   • 输出滤波电容： 就是第二步中检查过的电解电容，作用是将脉冲电压平滑成稳定的直流12V。

2. 测量关键点电压（需通电，务必小心！）：

   • 测量输入电压： 找到给这个DC-DC电路供电的输入点（可能是板子上的 +24V 或 +48V 端子），通电后，测量此处电压是否正常，如果输入电压都没有，问题可能出在前级电源或控制信号上。
   • 测量PWM控制器IC的供电引脚： 查找IC的数据手册，确定其VCC或VIN引脚，测量该引脚是否有正常的启动电压（比如12V-20V不等），如果这个电压没有，IC就无法工作。
   • 测量PWM控制器IC的使能/反馈引脚：
     • 使能引脚： 有些IC有使能引脚，如果该引脚电压不正常（比如被拉低到地），IC会被禁止输出。
     • 反馈引脚： 这是输出电压的“眼睛”，IC通过这个引脚检测输出的12V电压，并动态调整PWM信号的占空比来稳定输出，如果这个引脚开路或对地短路，IC会认为输出电压异常而停止工作，这个引脚通常会连接到一个电阻分压网络，然后连接到输出端。
   • 测量开关管的驱动信号： 这需要使用示波器，用示波器测量开关管栅极和源极（或基极和发射极）之间的波形，应该能看到一个有一定频率（如几十kHz）和幅度的方波脉冲，如果没有波形，说明PWM控制器IC已经损坏，或者其供电、外围电路有问题，如果有波形但输出电压不正常，则可能是开关管本身损坏，或者续流二极管、输出电容有问题。

第四步：常见故障点总结

根据经验,KIp 140E06C2板无12V输出的常见原因排序如下：

1. 负载短路： 下游设备损坏，导致12V输出被拉低。
2. 输出滤波电容失效： 鼓包、漏液，导致无法滤波或瞬间电流过大。
3. PWM控制器IC损坏： 内部电路故障，无法产生PWM信号。
4. 开关管/MOSFET击穿短路： 导致输入电源直接通过它到地，保险丝熔断或前级电源保护。
5. 保险丝熔断： 通常是由4或6引起的。
6. 反馈电阻网络开路或损坏： 导致PWM控制器误判，停止输出。
7. 启动电阻或供电电路故障： 导致PWM控制器无法获得正常的工作电压。

维修建议

• 如果您是初学者： 强烈建议将板子送修，电子维修需要专业的知识、工具（如示波器、可调电源）和经验，盲目更换元件可能导致故障扩大。
• 如果您有经验：
  • 首先排除负载问题。
  • 更换所有可疑的电解电容,成本低且效果明显。
  • 测量开关管是否击穿,如果击穿，要检查与之相关的驱动电阻、稳压管等是否也一并损坏。
  • 如果确认是PWM控制器IC损坏,找到同型号更换即可。

希望这份详细的排查指南能帮助您定位问题！
