第一部分：安全第一——故障处理的基本原则
在处理任何高压电源故障之前，安全永远是第一位的，L-C恒流高压电源电压高、电流大,处理不当可能导致设备严重损坏甚至危及人身安全。

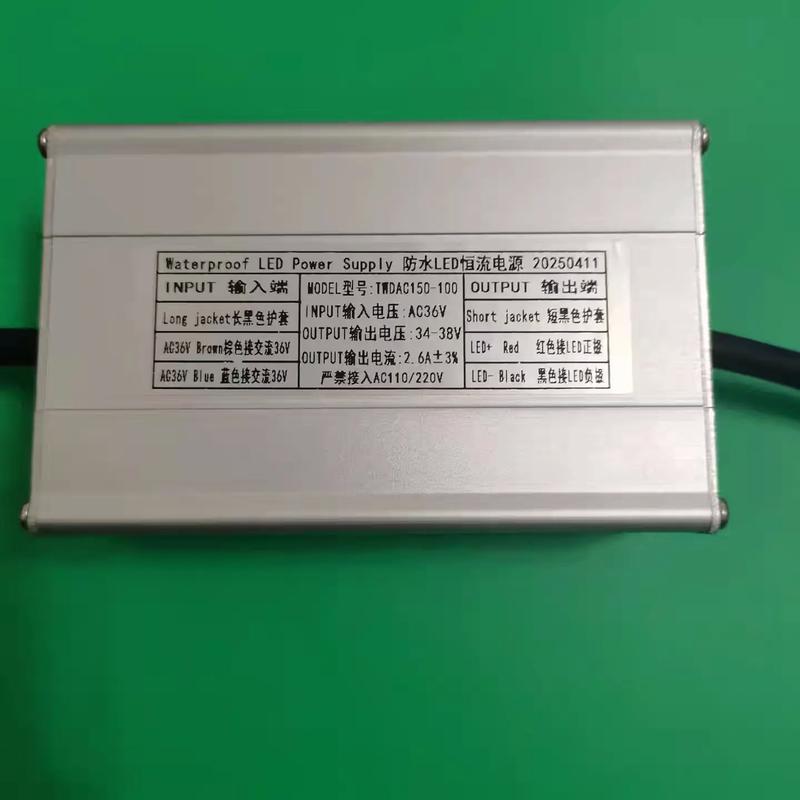

（图片来源网络，侵删）
-
断电与放电：
- 完全断电：必须将设备与市电输入完全断开，并挂上“禁止合闸”等警示牌。
- 高压放电：即使电源已断电，高压滤波电容（通常在千微法甚至更高）中仍储存着大量电荷，必须使用专用高压放电棒，在确保安全距离的情况下，对高压输出端子和对地端子进行充分放电，放电操作应重复几次,直至确认无残留电压。
-
个人防护：
- 穿戴绝缘手套、绝缘鞋。
- 使用绝缘工具（如绝缘螺丝刀、绝缘镊子）。
- 操作时保持单手操作，另一手放进口袋,以形成回路时减小电流通过心脏的风险。
-
隔离故障：
- 在通电测试时，最好使用隔离变压器，将设备与市电电网隔离，防止意外高压窜入低压侧,保护设备和人身安全。
- 在输出端连接一个假负载（如大功率水泥电阻或水电阻）,避免在调试过程中因电路异常而损坏负载或发生危险。
-
由简到繁，先外后内：
（图片来源网络，侵删）- 先检查外部：电源开关、保险丝、输入/输出接线、连接器、接地是否良好。
- 再检查内部：在确认外部无问题后,再打开机箱进行内部检查。
-
记录与分析：
- 故障发生前是否有异常现象（如异响、异味、打火）？
- 故障发生时电源的设定值、输出值是多少？
- 详细记录您的每一步检查和测量结果,这有助于缩小故障范围。
第二部分：L-C恒流高压电源的核心工作原理简介

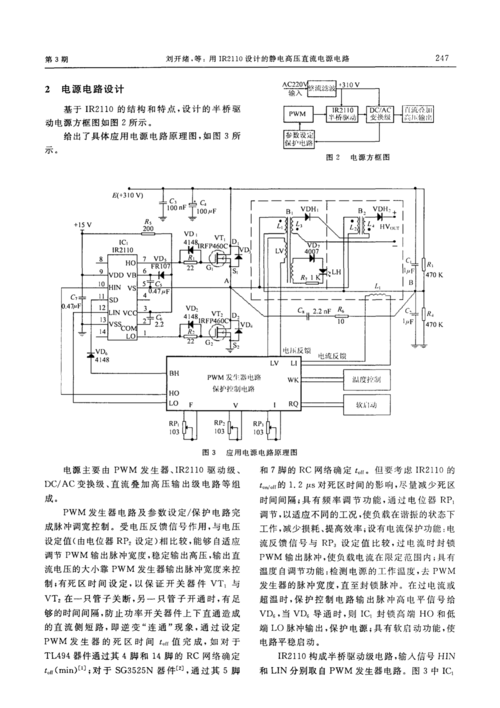

要高效排查故障，必须先理解其基本工作原理，L-C型高压电源通常指其主拓扑结构包含电感和电容,常见结构如下：
- 输入整流滤波：将交流电转换为高压直流电。
- 逆变器：核心部分，通常由IGBT或MOSFET等功率开关管组成，将高压直流电“斩波”成高频交流方波。
- 高频变压器：进行电压变换（升压）和电气隔离。
- 输出整流滤波：将高频交流电重新转换为直流电，这里的“L-C”通常指电感-电容滤波电路，用于平滑输出电流,实现恒流特性。
- 控制与反馈电路：
- 电压反馈：通过分压电阻检测输出电压，与电压设定值比较，控制PWM信号的占空比,实现稳压。

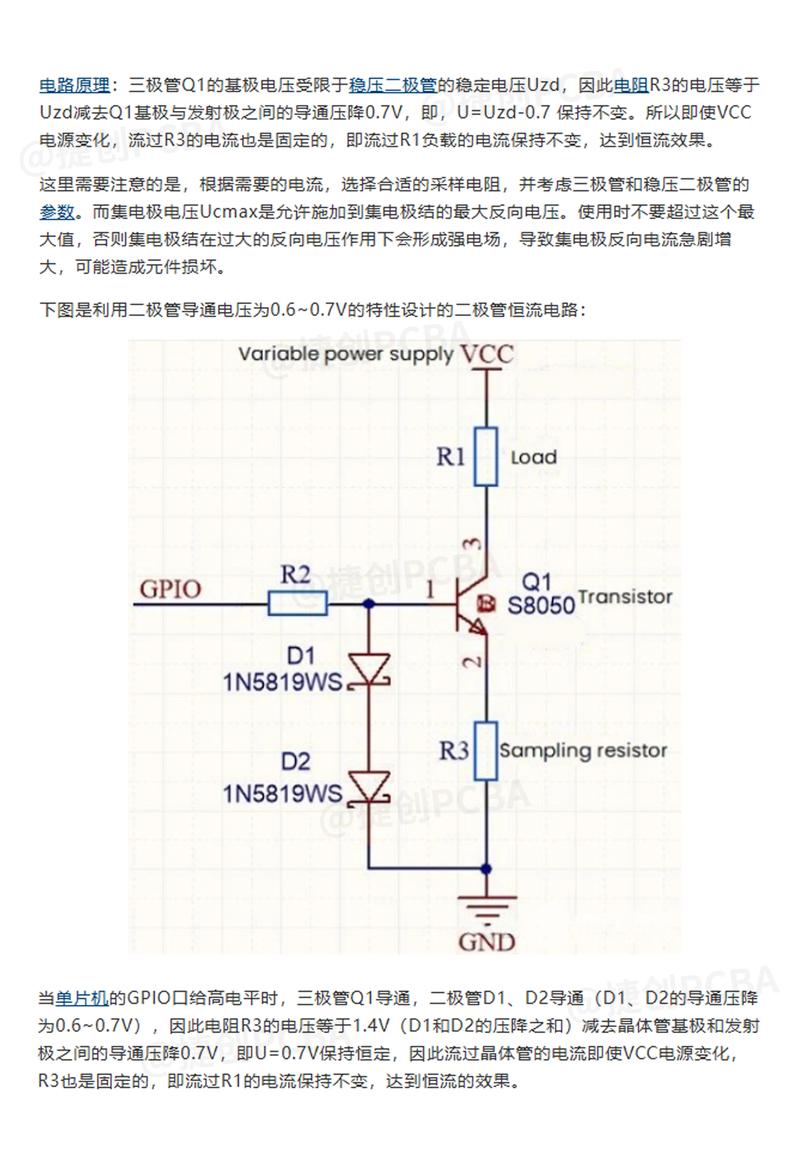

- 电流反馈：通过电流采样电阻或霍尔传感器检测输出电流，与电流设定值比较，这是实现恒流的关键。
- PWM控制器：根据电压和电流反馈信号，生成驱动功率开关管的PWM信号,实现闭环控制。
第三部分：常见故障现象与系统性排查流程
故障现象一：电源无输出（指示灯不亮，风扇不转）
原因分析：通常是输入回路或电源启动电路的问题。
排查步骤：
（图片来源网络，侵删）
- 检查输入：
- 确认电源线是否插好,空气开关是否跳闸。
- 用万用表AC档测量电源输入端是否有交流电压。
- 检查保险丝：
- 断电后，找到输入端的第一只保险丝（通常为延迟保险丝）。
- 用万用表电阻档测量其是否熔断。如果熔断，切勿直接更换！ 必须先排查导致保险丝熔断的根本原因（如后续电路短路）。
- 检查辅助电源：
- 辅助电源为控制电路（如PWM芯片、运放、驱动电路）提供工作电压（如+12V, +5V）。
- 如果辅助电源不工作,整个控制电路会瘫痪。
- 通电测量辅助电源的输出电压是否正常，若无输出，检查其相关的变压器、整流桥、滤波电容和稳压电路。
- 检查启动电路：
一些电源的PWM芯片需要启动电路提供初始电压才能工作，检查启动电阻、电容等是否损坏。
- 检查功率驱动部分：
如果保险丝完好，辅助电源也正常，可能是驱动电路或功率开关管本身有问题，需要进一步测量驱动信号（见下文）。
故障现象二：电源有输出，但电压/电流严重不准
原因分析：通常是反馈回路或基准源的问题。
排查步骤：
- 检查基准电压：
- 基准电压是所有反馈比较的“标尺”，如果基准电压漂移或异常,输出必然不准。
- 找到电压/电流调节电位器和相关的基准源芯片（如TL431、精密电压基准）,测量其输出电压是否稳定且符合标称值。
- 检查反馈回路：
- 电压反馈：找到输出端的分压电阻网络，测量每个电阻的阻值是否正常，有无虚焊或变值,检查连接到运放或PWM芯片的反馈信号电压是否随输出变化。
- 电流反馈：这是恒流电源的核心，找到电流采样电阻或霍尔传感器，用万用表测量其两端是否有微小的电压信号（毫伏级），检查该信号是否被正确地放大和处理，如果采样电阻开路或阻值变大，会导致电流反馈为零,电源将输出最大电压。
- 检查控制电路：
检查运放、PWM控制器（如UC384x, SG3525等）的供电、输入、输出引脚电压是否在正常范围内,替换可疑的芯片。
故障现象三：电源输出不稳定、有纹波或振荡
原因分析：通常是环路稳定性、滤波或接地问题。
排查步骤：
- 检查滤波电路：
- 输入滤波：检查输入端的X电容、Y电容是否失效或容量下降。
- 输出滤波：检查输出端的L-C滤波电感和电容，电感是否饱和或断路？电容是否失效（ESR增大）或鼓包？这是导致输出纹波过大的常见原因。
- 检查环路稳定性：
- 这是一个比较专业的问题，如果反馈环路参数设计不当，系统可能会振荡,导致输出电压或电流上下波动。
- 可以尝试轻微调整相位补偿网络（通常由RC电路构成）的参数,但需要谨慎操作并配合示波器观察。
- 检查接地：
不良的接地或接地环路会引入噪声，导致输出不稳定，检查所有接地连接是否牢固、可靠，是否存在“地环路”。
故障现象四：电源过热、异响或冒烟
原因分析：通常是功率元件工作异常或散热不良。
排查步骤：
- 立即断电！这是紧急情况。
- 检查散热系统：
- 风扇是否正常转动？风道是否被灰尘堵塞？
- 散热器与功率器件（IGBT/MOSFET、整流二极管）之间的接触是否良好？导热硅脂是否干涸？
- 检查功率器件：
- 功率开关管：可能是过流、过压或驱动不足导致其工作在非线性区，功耗剧增而烧毁,用万用表二极管档测量其是否击穿短路。
- 高频整流二极管：检查是否因过压或过流而击穿,快恢复二极管或肖特基二极管是常见故障点。
- 输出滤波电感：检查是否因磁芯饱和而发出“滋滋”声,或因过流而烧毁。
- 检查驱动信号：
如果驱动信号异常（如占空比过大、波形失真），会导致功率开关管损坏，需要用示波器检查驱动信号的波形、幅度和频率是否正常。
第四部分：故障处理工具推荐
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：排查波形类故障（如PWM波形、反馈波形、振荡）的“神器”。注意： 测量高压部分时，必须使用高压差分探头,并确保示波器外壳良好接地。
- 高压探棒：安全地测量数千伏的高压。
- 绝缘工具：螺丝刀、镊子等。
- 负载电阻：用于测试电源带载能力。
- 隔离变压器：提供安全的测试环境。
处理L-C恒流高压直流电源故障是一个考验逻辑思维和动手能力的过程，遵循“安全第一、由简到繁、先外后内、分析原理、逐步排查”的原则，可以大大提高维修效率，对于没有把握的复杂故障，特别是涉及高压和精密控制电路的部分，建议联系设备厂家或专业维修工程师进行处理,以免造成更大的损失。
