“灰屏”是液晶电视维修中一个比较典型的故障现象，它的特征是：电视能正常开机，指示灯亮，背景灯（背光）也亮，但屏幕上没有图像，呈现一片灰色或带有淡淡的杂讯条纹，声音通常是正常的。
（图片来源网络，侵删）
这基本可以断定,问题出在图像信号处理或屏幕显示这两个环节上，而电源板和背光板大概率是好的（因为背光能亮，主板供电也基本正常）。
第一步：故障现象初步判断
在动手之前,先明确你的故障是否完全符合“灰屏”的描述：
- 电源指示灯：是否变为正常开机状态（由红色待机变为蓝色或白色）？
- 背光：在较暗的环境下，仔细看屏幕，是否能看到非常微弱的光，或者用手电筒斜着照射屏幕，能看到极其模糊的影子？
- 声音：是否能听到正常的电视节目声音或菜单操作声音？
- 信号源：尝试切换不同的信号源（如HDMI、AV、TV模式），问题是否依旧？
如果以上都确认无误,那么我们可以开始按照以下流程进行排查。
第二步：核心维修思路与流程图
长虹32Q2F是一款智能电视,其主板（主板板号通常为FM1S.22012.001或类似）是核心，集成了主芯片、信号接收、图像处理、供电等几乎所有功能，维修重点应集中在主板和屏幕（液晶屏+驱动板）上。
（图片来源网络，侵删）
维修流程图：
[开机] --> [指示灯亮] --> [背光亮] --> [屏幕灰屏无图像]
|
V
[检查声音] --> [声音正常] --> [判断问题在图像通路]
|
V
[第一步：检查排线连接] --> [松动或氧化？]
|
V
[第二步：检查屏幕驱动板] --> [有无供电？有无输入信号？]
|
V
[第三步：检查主板] --> [输出到屏幕的信号是否正常？]
|
V
[第四步：最小化系统测试] --> [拆下屏幕，单独测试主板信号输出]
|
V
[第五步：确定故障部件] --> [主板 或 屏幕（驱动板/液晶屏体）]第三步：详细维修步骤与操作指南
准备工作：
- 断电安全：在进行任何操作前，务必拔掉电视电源线。
- 工具准备：十字螺丝刀、塑料撬棒（避免划伤外壳）、万用表（最好有电压和二极管档位）、高清线/AV线（用于测试信号）、手电筒。
- 工作环境：找一个光线充足、干净整洁的桌面，铺上软布防止刮伤电视后盖。
第一步：检查排线连接（最常见、最简单的故障点）
电视内部有数条排线连接主板和屏幕,长时间使用或受热后可能出现松动、氧化或接触不良。
- 拆机：将电视背面的螺丝全部拧下（注意区分长短螺丝），小心地取下后盖。
- 定位排线：找到连接主板和屏幕的排线，通常有2-3条：
- LVDS/DSI排线：这是最重要的排线，传输图像数据，它从主板引出，连接到屏幕驱动板的接口上，接口通常是扁平的，上面有一个小扣子。
- 背光控制排线：较细，通常有2-4根线，用于控制背光开关和亮度。
- 触摸屏/按键排线（如果有的话）。
- 重新插拔：
- 关键：在拔插排线前，先观察接口上的卡扣，轻轻向外拨动卡扣，排线就会自动弹起。切勿硬拔！
- 用手捏住排线插头两端,垂直拔出。
- 用棉签蘸取少量无水酒精,轻轻擦拭排线金手指部分和接口的金属触点，去除氧化层和污垢。
- 将排线垂直、用力均匀地插回原位，直到完全插到底。
- 用力按下卡扣,听到“咔哒”声表示已锁紧。
- 测试：重新装好后盖（可以先不拧死螺丝），通电测试，如果排线氧化或松动严重，这一步可能就解决了问题。

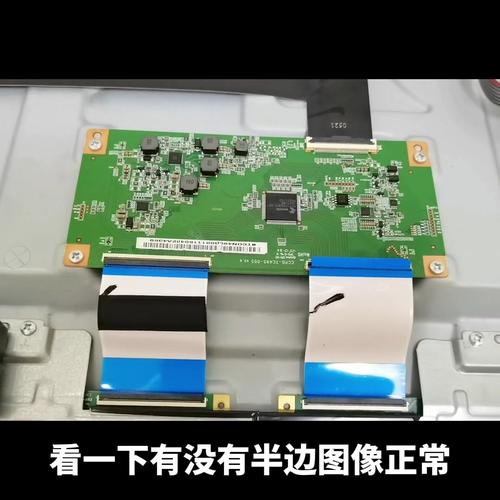

第二步：检查屏幕驱动板（T-CON Board）
如果排线插拔无效,问题可能出在屏幕自带的驱动板上，这块板子负责处理主板送来的图像数据并控制液晶像素点。
- 观察驱动板：驱动板通常贴在屏幕背面，通过几根扁平排线与屏幕主玻璃相连。
- 检查供电：
- 找到驱动板的供电接口（通常是从主板引过来的一个2Pin或4Pin的电源线）。
- 万用表打到直流电压档，黑表笔接地（金属机壳），红表笔测量供电端，正常应有5V或12V电压（具体看驱动板上的丝印）。
- 如果电压为0或偏低,说明主板对驱动板的供电有问题（见第三步），如果电压正常，但屏幕依旧灰屏，则可能是驱动板本身损坏。
- 检查输入信号：驱动板上有一个LVDS/DSI输入接口，连接着主板的LVDS排线，检查这个接口是否插紧、有无虚焊，可以尝试重新插拔一次。

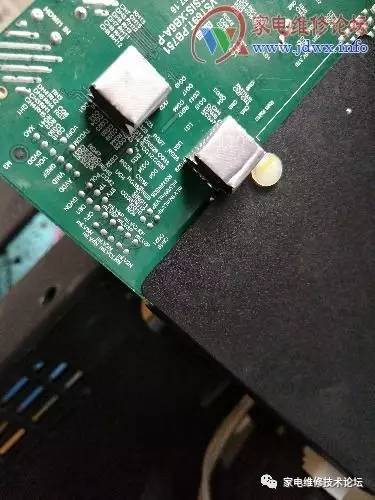

第三步：检查主板（核心故障排查区）
如果驱动板有正常供电且排线连接可靠,那么问题几乎可以锁定在主板上。
（图片来源网络，侵删）
- 检查主供电：确保主板上的主供电电容（通常是几个大圆柱形的电解电容）没有鼓包、漏液，用万用表测量主电源输入端（通常是24V或12V）是否正常。
- 检查主芯片输出：主板的核心芯片（主CPU/GPU）需要正常工作，才会产生LVDS信号。
- LVDS信号测试（专业级）：这是最准确的判断方法，需要用示波器测量LVDS排线上的数据线（通常是RX0-, RX0+, RX1-, RX1+等）和时钟线（CLK-, CLK+），如果能测到幅度在几百mV、频率在几十MHz的波形跳动，说明主板输出的图像信号是正常的，如果完全没有信号，则肯定是主板问题。
- 简化测试法（无示波器）：
- 将电视信号源切换到AV模式（黄色、白色、红色三色线接口），播放一个有动态画面的内容（如测试卡）。
- 用手电筒照射屏幕,如果能看到非常模糊、但内容是动态的图像（比如能分辨出人影在动），那么主板100%是好的，问题出在屏幕或排线上。
- 如果用手电筒照射,屏幕上的灰色图像完全不动，没有任何动态内容，那么主板损坏的可能性极大，因为它没有输出有效的动态图像信号。
第四步：最小化系统测试（最终确认）
这一步是为了将主板和屏幕彻底分开,判断故障点。
- 拆机：将电视完全拆开，断开所有连接。
- 分离主板和屏幕：只保留主板到屏幕的LVDS排线和供电线连接。
- 通电测试：给电视通电，开机。
- 如果屏幕恢复正常显示：说明主板是好的，问题在于屏幕本身（可能是驱动板损坏，或液晶屏体内部故障）。
- 如果屏幕依然是灰屏：并且排线、供电都已确认无误，那么可以100%确定是主板损坏。
第四步：故障部件的维修与更换
主板损坏
- 维修：对于主板上的虚焊、电容鼓包等小问题，有经验的维修人员可以尝试风枪补焊或更换电容，但长虹这类电视的主板集成度非常高，芯片级维修难度极大，需要专业的BGA返修台和图纸资料，成功率不高。
- 更换：最推荐、最省心的方案是更换主板，在淘宝、京东等电商平台搜索电视型号“长虹32Q2F 主板”或“长虹 FM1S.22012.001 主板”，可以找到同型号的替换主板，价格通常在200-400元人民币之间，更换时注意对准螺丝孔位和接口位置即可。
屏幕损坏
- 驱动板损坏：如果确定是驱动板问题，可以尝试单独更换驱动板，需要拆下旧驱动板，记录下上面的型号，在网上搜索同型号的驱动
