核心原理：为什么会烧功率管？

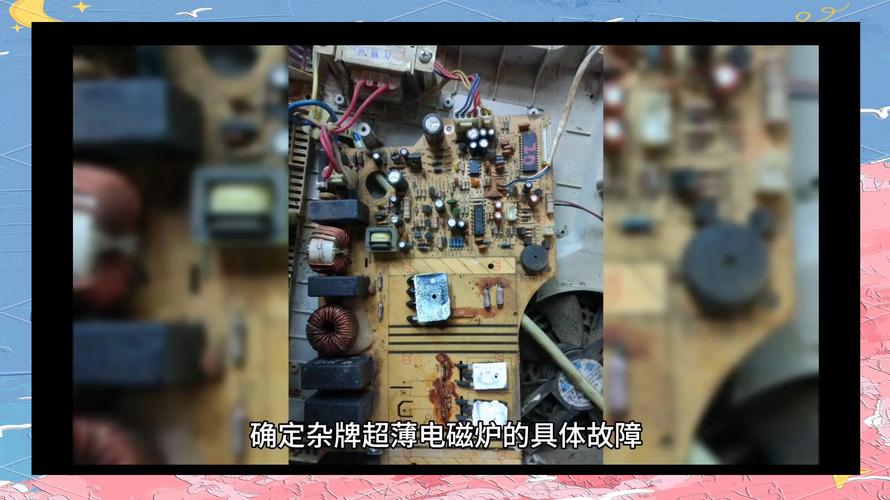

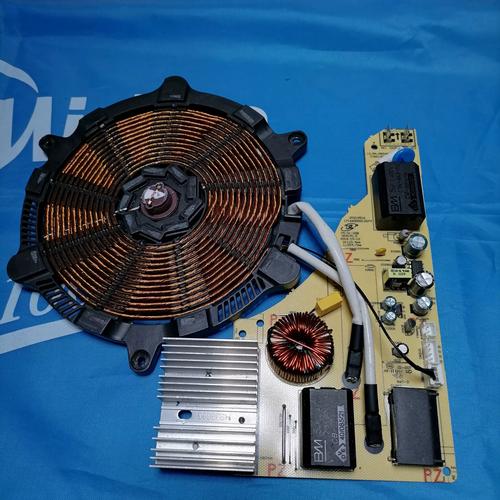

要理解故障，先要明白基本原理： 电磁炉通过控制IGBT管的“开”和“关”来产生高频电流，电流流过线圈盘（L1）产生高频磁场，磁场在铁质锅底产生涡流,涡流的热效应使锅底发热。
（图片来源网络，侵删）
IGBT管被烧毁,通常有以下几种情况：
- 过压击穿：IGBT管的C极（集电极）电压过高，超过了其耐压值（通常是1200V）,导致其被击穿短路。
- 过流烧毁：流过IGBT管的电流过大，超过了其最大电流值,导致其因过热而烧毁。
- 过热烧毁：IGBT管本身散热不良，或工作时间过长,导致温度过高而烧毁。
- 驱动异常：给IGBT管提供“开/关”信号的驱动电路出了问题，导致IGBT管在应该关断的时候没有完全关断，或开启/关闭的瞬间时间过长,造成大电流通过而烧毁。
对于美的S009这类常见机型，烧IGBT管最常见的原因是“过压击穿”和“驱动异常”。
导致烧IGBT管的常见原因及排查步骤
在维修前，务必注意安全！ 电磁炉内部有高压，即使断电后，滤波电容中仍储存有高压电,操作前必须对电容进行放电。
准备工作：
（图片来源网络，侵删）
- 一台同型号或参数相近的电磁炉（用于对比测试）。
- 万用表（必备，最好有电容和二极管测试功能）。
- 示波器（专业维修，用于驱动波形观察）。
- 常用工具：螺丝刀、镊子、吸锡器等。
第一步：更换IGBT管前的初步检查
千万不要一上来就只换IGBT管！ 不找到根本原因,换上去的管子很可能再次烧毁。
-
目视检查：
- 检查保险丝（FUSE）是否烧断，如果保险丝烧断，说明电路中存在严重短路，如果保险丝完好，IGBT烧毁的可能性很大,但也要检查其他并联元件。
- 检查IGBT管、整流桥（DB107等）、大功率电阻等是否有明显的炸裂、烧黑、鼓包现象。
- 检查线圈盘底部是否有异物或裂纹。
-
断电电阻测量（关键步骤）：
- 断开电源，并对主滤波电容C1（通常容量很大，如5μF/400V）进行放电！
- 拔下IGBT管的三个引脚。
- 用万用表的二极管档或电阻档测量IGBT管三个极之间的电阻：
- G极（栅极）与C极（集电极）、E极（发射极）之间：正反向都应接近无穷大（或显示OL），如果有一定阻值,说明IGBT已击穿损坏。
- C极与E极之间：正向测量（红表笔接E，黑表笔接C）会有一个二极管的压降（约0.4-0.8V），反向测量应为无穷大，如果正反向都导通或短路,说明IGBT已损坏。
- 测量整流桥： 同样拔下引脚测量,四个二极管都应具有单向导电性。
- 测量相关电阻：
- 启动电阻（R1/R2等）：通常为几百KΩ,开路会导致无法启动。
- 限流电阻（R00/R000等）：通常为几Ω到几十Ω，与IGBT串联，如果阻值变大或开路,会导致IGBT工作电流异常。
- 驱动电阻（R8/R9等）：通常为几Ω到几十Ω，连接驱动IC和IGBT之间,开路会导致驱动信号中断。
第二步：找到并修复根本原因
如果确认IGBT、整流桥等已损坏，更换它们之前，必须排查以下可能导致它们再次损坏的“病因”：
（图片来源网络，侵删）
同步电路故障（最常见原因之一）
- 作用：同步电路负责检测电网电压和电流的过零点，确保IGBT在电流为零或最小时才开启，否则会导致上下桥臂（在半桥电路中，IGBT相当于上桥臂）同时导通，造成短路,瞬间烧毁IGBT。
- 排查：
- 检查同步电路的电阻、电容是否变值或损坏，这些电阻（如R10-R13）和电容（如C5-C8）通常贴在比较器（如LM339）的输入端。
- 比较器LM339本身是否损坏。
驱动电路故障
- 作用：驱动电路（通常由专用IC如TA8316S、S8025等组成）负责将CPU输出的PWM信号进行放大，为IGBT的G极提供足够强的“开”和“关”电流。
- 排查：
- 驱动IC：检查驱动IC的供电是否正常（通常为18-22V Vcc），检查其输出端到IGBT G极之间的电阻（上拉电阻）是否正常。
- 驱动IC的输入/输出端：用示波器观察驱动IC输入端的PWM信号波形和输出端的波形，输出端应有干净、陡峭的方波，并且在“关”信号期间，G极电压应为负压（或0V）以确保可靠关断，如果没有示波器,可以用万用表电压档测量驱动IC输出端在待机和开机瞬间是否有电压跳变。
- 上拉电阻和稳压二极管：检查驱动IC输出端到G极之间的上拉电阻，以及G极到E极之间的稳压二极管（通常是18V左右），用于限制G极电压,防止过高电压击穿IGBT的G极。
IGBT C极尖峰吸收电路故障（俗称“缓冲电路”）
- 作用：IGBT在高速开关时，C极会产生很高的电压尖峰（过冲），这个电路（通常由一个电阻、一个电容和一个二极管串联组成，如R12、C9、D5）的作用就是吸收这个尖峰,保护IGBT不被过压击穿。
- 排查：
- 这个RC缓冲电路是故障高发区，电容C9（通常是几百pF到几nF的高压瓷片电容）容易失效（容量减小或失效）,电阻R12容易烧断或阻值变大。
- 必须仔细检查这三个元件,最好直接更换同型号的新件。
电网电压检测电路故障
- 作用：检测输入的交流电压，如果电压过高，CPU会降低输出功率或停止工作,防止IGBT因过压而损坏。
- 排查：
检查给CPU提供电压信号的电阻、电容是否变值。
浅盘检测电路故障
- 作用：防止用户使用平底锅（不导磁）或空锅时，电磁炉持续输出大功率,导致IGBT过热烧毁。
- 排查：
检查检测线圈盘电流的电流互感器（CT）及其外围电路是否正常。
CPU或软件问题
- 作用：CPU是电磁炉的“大脑”,负责处理所有信号并发出指令。
- 排查：
- 检查CPU的工作电压（如+5V）是否稳定。
- 检查晶振是否起振。
- 如果以上硬件都正常，但故障依旧，可能是CPU程序错乱，可以尝试给CPU重新复位（断电几分钟再通电）。
维修流程总结
- 安全第一：断电,对主电容放电。
- 目视检查：看保险丝、IGBT等有无明显损坏。
- 电阻测量：确认IGBT、整流桥、相关电阻是否损坏。
- 更换损坏元件：将确认损坏的IGBT、整流桥、保险丝等更换为同规格的新件。
- 重点排查“病因”：
- 必须检查：IGBT的尖峰吸收电路（RC缓冲电路）,这是最容易出问题的地方。
- 重点检查：同步电路和驱动电路的元件和IC。
- 辅助检查：电网电压检测、浅盘检测等电路。
- 上电测试（谨慎操作）：
- 不接锅测试：为了安全,先不放上锅具。
- 串联灯泡法：在保险丝位置串联一个100W/220V的白炽灯泡，如果电路有短路，灯泡会很亮；如果故障已排除，灯泡会暗一下然后熄灭（或微亮）,表示电路总电流正常。
- 上电观察：如果能正常进入待机，按下启动键，灯泡会瞬间变亮然后熄灭,说明主回路工作正常。
- 测量关键点电压：用万用表测量驱动IC的供电电压、输出电压，以及比较器关键脚的电压,看是否正常。
- 放上锅具测试：确认不接锅测试正常后，放上合适的锅具,测试加热功能是否正常。
给您的建议
- 如果您没有电子维修经验：强烈建议您不要自行拆修，因为电磁炉内部有高压，操作不当不仅可能损坏机器，还可能发生危险,直接联系美的官方售后或寻找专业的家电维修师傅。
- 如果您有一定基础：请严格按照上述步骤进行，特别是一定要找到根本原因再上电，否则会反复烧管,得不偿失。
- 备件：维修时，除了IGBT，最好也一并准备好整流桥、驱动IC、LM339比较器以及尖峰吸收电路的电容和电阻,这些都是易损件。
希望这份详细的指南能帮助您解决问题！
