故障原理分析
我们来理解这个现象的含义:

(图片来源网络,侵删)
- 能亮绿灯:电视插上电后,电源指示灯能亮起,说明主电源(+5V或+12V待机电压)基本正常,为CPU控制系统提供了工作电压。
- 不闪:指示灯不闪烁,说明CPU没有执行任何“自检失败”或“保护”的指令,如果CPU检测到严重故障,通常会通过指示灯闪烁来报警。
- 不开机:按遥控器或面板上的开机键后,绿灯常亮(或变为橙色/红色),但屏幕和喇叭没有反应,这表明CPU已经接收到开机指令,并通过I²C总线向电源板和主板发出了“开机”信号(通常是P-ON或PS-ON高/低电平),但电源板或主板上的相关电路没有响应,未能产生主电源(如+B 130V)和行扫描电路所需的工作电压。
就是“大脑”(CPU)想工作,但“心脏”(电源)和“肌肉”(行输出)没有启动。
主要故障原因排查(从易到难)
根据上述原理,故障点主要集中在以下几个部分,请按照以下步骤进行排查,务必注意安全!
第一步:安全操作准备
在进行任何检查之前,请务必:
- 拔掉电视电源插头。
- 打开电视机后盖,找到主板和电源板。
- 准备一个隔离变压器(强烈推荐),如果没有,操作时要格外小心,避免同时接触电路板上的“热地”和“冷地”。
- 准备好万用表、电烙铁、吸锡器等工具。
第二步:测量关键电压(判断故障的大致区域)
接通电源,用万用表测量以下关键点:

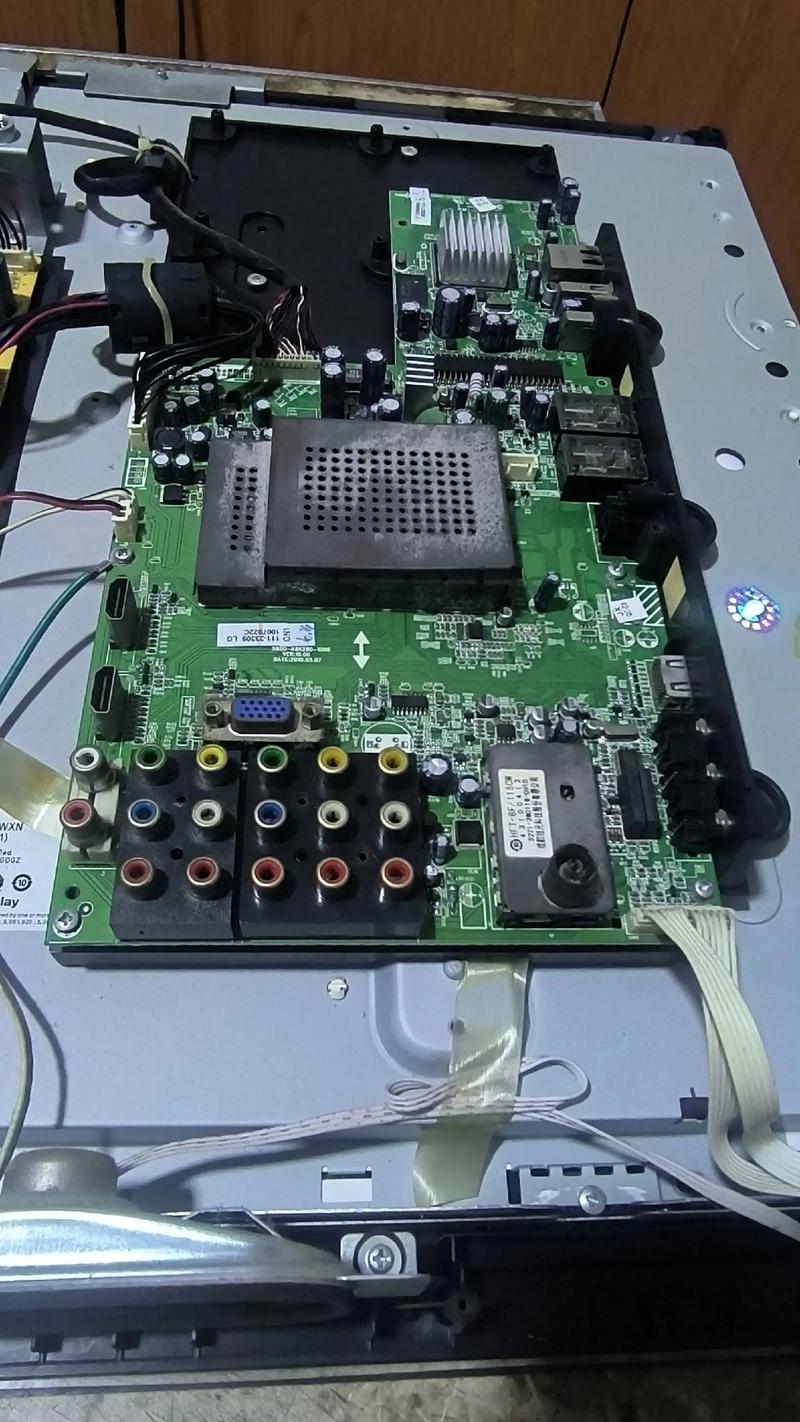

(图片来源网络,侵删)
-
测量主电源板上的+B电压(通常是130V左右)
- 正常情况:开机后,万用表应稳定显示约130V,这是行输出电路正常工作的前提。
- 故障现象:
- 电压为0V:说明电源板没有工作,故障在电源板本身或CPU对电源板的控制电路。
- 电压偏低且不稳定:说明电源板负载过重或保护电路启动。
-
测量电源板上的+5V或+12V待机电压
- 正常情况:不开机时就有,通常为稳定的+5V或+12V。
- 故障现象:如果此电压也没有,说明电源板的初级电路(AC-DC转换)有问题,需要检修电源板。
-
测量主板上的“开机控制”信号(通常是P-ON或PS-ON)
- 这个信号由CPU通过一个小三极管(如C1815、A1013等)控制。
- 正常情况:
- 待机状态:电压为低电平(0V或接近0V)。
- 开机状态:电压为高电平(如+5V)或低电平(取决于设计,关键是看电压有变化)。
- 故障现象:
- 按下开机键后,此电压没有任何变化,始终为待机状态,说明故障在CPU或其外围电路,CPU根本没有发出开机指令。
- 此电压变化正常,但+B电压依然为0V,说明故障在电源板,电源板收到了开机指令但自身不工作。
第三步:根据测量结果,定位具体故障点
通过第二步的测量,我们可以将范围缩小:
情况A:开机控制信号(P-ON)电压无变化
- 故障点:CPU控制系统或其驱动电路。
- 可能原因:
- CPU工作条件不满足:
- +5V供电异常:检查给CPU供电的+5V是否稳定。
- 复位电路故障:检查复位脚电压是否正常(通常为低电平复位,然后变为高电平)。
- 晶振不良:CPU的“心跳”停止,用示波器观察晶振两脚是否有波形,或用万用表测其电压(通常在1.5V~2.5V之间),晶振损坏很常见。
- I²C总线故障:CPU通过I²C总线(SDA、SCL线)与存储器、解码芯片、电源管理芯片等通信,如果总线被拉死或某个挂载芯片损坏,会导致CPU“锁死”无法工作,测量SDA和SCL线的电压,正常时应在3V~4V之间摆动,如果被拉到0V或5V,说明总线可能短路。
- 面板按键或遥控器问题:虽然可能性小,但可以尝试断开面板排线,用遥控器开机,排除按键短路导致CPU无法识别开机指令的可能。
- 存储器(IC)故障:存储器数据错乱或损坏,也可能导致CPU无法正常工作。
- CPU工作条件不满足:
情况B:开机控制信号(P-ON)电压变化正常,但+B电压为0V
- 故障点:电源板本身或电源板与主板的连接/控制电路。
- 可能原因:
- 电源板故障(最常见):
- 电源板上的“开机控制”电路元件损坏:CPU送来的开机信号,需要经过光耦(如PC817)和一个小功率三极管(如S8050)来控制电源大功率开关管的导通,这个光耦或三极管是高发区。
- 电源板副电源电路故障:即使待机电压正常,主电源的振荡、稳压、保护电路也可能有问题,导致无法启动。
- 电源板负载过重:电源板输出端(+B)连接到了主板的行输出电路,如果行输出管(BU2082、2SC5148等)击穿短路,会导致电源板因过流保护而无法启动。可以尝试断开+B对主板的连接,接一个假负载(如100W/220V灯泡)进行测试,如果灯泡亮起,电压恢复正常,则说明故障在主板行电路。
- 主板对电源板的控制电路问题:连接电源板和主板的排线可能断裂,或者主板上驱动开机信号的三极管损坏。
- 电源板故障(最常见):
情况C:+B电压有输出,但屏幕仍不亮
- 故障点:主板上的行扫描电路。
- 可能原因:
- 行输出管击穿短路:这是最常见的故障,用万用表二极管档测量行管C-E极间的电阻,如果正反向电阻都很小或为0,说明已击穿。更换行管前,一定要检查导致其损坏的原因!
- 行推动电路故障:行推动管、行推动变压器(FBT)损坏,无法给行输出管提供足够的激励信号。
- 行振荡/小信号处理电路故障:CPU或小信号处理芯片(如TB1238、TDA9383等)没有产生正常的行激励脉冲信号。
- 行输出变压器(FBT/高压包)损坏:内部短路或打火,导致行负载过重,电源进入保护。
- 显像管及其附属电路故障:可能性较小,但如果行扫描正常,显像管灯丝、加速极电压等异常,也会不亮。
维修思路总结与建议
- 先软后硬:先检查CPU工作条件(供电、复位、晶振、I²C总线),这是所有工作的基础。
- 先外后内:检查排线连接是否牢固、可靠。
- 先电源后负载:确保+B电压正常,再去查行电路,电源是动力之源。
- 先静态后动态:在断电状态下测量电阻,判断有无短路,通电状态下测量电压,判断电路是否工作。
- 代换法:对于一些疑难杂症,如晶振、小信号处理芯片、电源板模块等,可以采用同型号好的配件进行代换,快速定位故障。
对于普通用户:由于涉及高压电路和精密的电子知识,如果您不具备一定的电子维修技能,强烈建议将电视送到专业的维修店进行检修,自行维修有触电和扩大故障的风险。
