乐视X3-55电视电源故障怎么修？

核心故障现象与初步判断

当电源板出现故障时，电视通常表现为以下几种现象,这能帮助我们快速定位问题：

1. 完全无反应，指示灯不亮：

   • 可能原因： 保险丝熔断、初级电路严重短路（如PFC电路或副电源短路）、电源管理芯片损坏。
   • 初步判断： 这是最常见的情况，首先检查保险丝，如果保险丝发黑或熔断,说明后级存在严重短路。

2. 指示灯亮，但闪烁一下后熄灭，或亮起后无图像无声音：

   • 可能原因： PFC电路未工作、副电源带不起负载、电源管理芯片或其外围电路故障、过压/过流保护电路启动。
   • 初步判断： 保险丝完好，说明后级没有硬性短路，问题出在电源的“启动”或“保护”环节。

3. 屏幕有图像，但图像尺寸不稳定，或者有“滋滋”声：

   • 可能原因： PFC电路工作不正常,导致电压不稳。
   • 初步判断： PFC部分电容或驱动电路有问题。

维修工具与安全须知

• 必备工具：


  （图片来源网络，侵删）
  • 万用表（数字表,必备）
  • 示波器（专业维修，强烈推荐,可以看波形）
  • 电烙铁、吸锡器、松香、焊锡丝
  • 热风枪（拆装贴片元件）
  • 可调直流稳压电源（用于维修时假负载测试，非常重要！）
  • 隔离变压器（安全第一,可选但强烈建议）

• 安全须知：

  • 高压危险！ 电视电源板即使在断电后，滤波电容（尤其是PFC大电容）中仍存有高压，维修前务必对电容进行放电操作。
  • 维修时，最好使用隔离变压器，将电视与市电隔离,防止触电。
  • 操作时，手保持干燥,避免同时接触电路板上的高压和低压部分。

详细维修流程与经验分享

第一步：外观检查与静态测量

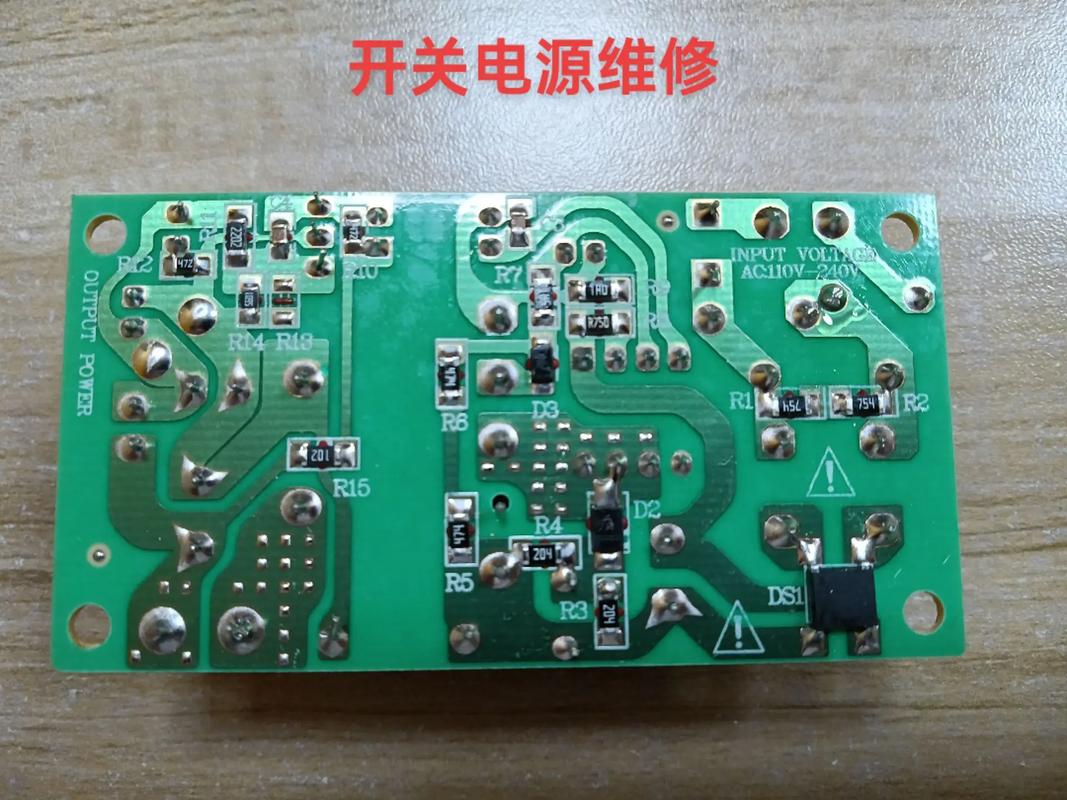

1. 拆机与观察：

   • 将电视后盖拆下,找到电源板。
   • 仔细观察电源板，看是否有明显烧黑的元件、鼓包的电容、裂开的电容或烧焦的痕迹,这是最直观的第一步。

2. 测量保险丝（F1）：

   • 用万用表的电阻档（二极管档）测量保险丝两端。
   • 如果蜂鸣器响或阻值很小（接近0Ω）： 保险丝完好，说明后级没有严重短路,问题可能出在启动电路或保护电路。
   • 如果蜂鸣器不响或阻值无穷大： 保险丝熔断。切勿直接更换新保险丝上电！ 必须先找到短路点。

第二步：保险丝熔断的故障排查（短路故障）

保险丝熔断，说明后级存在短路,我们需要分段排查：

1. 断开PFC电路：

   • 找到PFC大电感（通常是个很大的线圈）到主滤波电容（通常是450V/470uF左右的电解电容）的连接点，将其断开（可以焊下其中一端）。
   • 再次测量保险丝，如果保险丝阻值恢复，说明短路点在PFC电路，重点检查PFC开关管（通常是两个大功率MOS管，型号如STP15NM60）、PFC驱动IC（如NCP1397）及其周边的二极管、电阻。
   • 如果保险丝仍然短路，则短路点在副电源或AC输入整流桥。

2. 检查整流桥和副电源初级：

   • 检查AC输入端的整流桥（通常是4个二极管封装在一起）是否击穿短路。
   • 检查副电源的开关管（一个MOS管，型号如STP10NK60Z）是否击穿短路,这是最常见的故障点之一。

经验： 保险丝熔断，90%以上的情况是副电源开关管被击穿，更换开关管时，一定要检查其栅极（G）的电阻是否开路，以及驱动IC是否损坏,否则新管子换上去很可能再次烧毁。

第三步：保险丝完好，但电源不工作（无输出）

这种情况说明电源的初级电路基本正常,但无法启动或保护电路动作了。

1. 测量副电源输出：

   • 找到副电源的输出端，通常会有几组输出，其中最关键的是给电源管理IC（PWM IC）供电的+VCC（通常是12V或18V左右）和+5V_STB（待机电压，约5V）。
   • 在通电状态下（注意安全！）,测量这些电压。
   • 5V_STB正常，但其他电压无输出： 问题在于主电源的启动或PFC电路。
   • 5V_STB也无输出： 问题在副电源本身。

2. 副电源维修：

   • 副电源负责产生待机电压，是整个电源的“心脏”。
   • 检查启动电路： 副电源的启动通常由一个高阻值启动电阻（如1MΩ以上）完成,检查这个电阻是否开路或阻值变大。
   • 检查电源管理IC（PWM IC）： 常见型号如NCP1397或SG6848等，测量其VCC引脚电压是否正常，如果VCC电压没有或过低,可能是启动电阻损坏或IC本身损坏。
   • 检查反馈电路： 副电源的稳压依赖光耦（如PC817）和精密稳压源（如TL431），检查光耦、TL431及其外围电阻是否正常，反馈环路开路会导致输出电压失控,触发保护。

3. PFC电路维修：

   • 如果副电源输出正常（12V VCC正常），但主电源仍无输出，且PFC电压不正常（正常应在380V左右）,那么问题就在PFC电路。
   • 检查PFC驱动IC： 如前所述，NCP1397是易损件，测量其VCC、供电、驱动输出脚波形（用示波器）。
   • 检查PFC开关管： 测量PFC开关管是否击穿。
   • 检查PFC电感： 极少数情况下，PFC电感会匝间短路,导致无法正常升压。

第四步：使用假负载进行动态测试（关键步骤）

当静态测量没有发现问题，或者更换了易损元件后，为了安全验证电源是否恢复正常，必须使用假负载。

1. 制作假负载：

   找一个大功率水泥电阻（如50Ω/50W）或汽车灯泡（如55W/12V）,作为假负载。

2. 连接方法：

   • 断开主板连接： 将电源板从主板上断开,只保留AC电源输入线。
   • 连接假负载： 将假负载连接到电源板的主电源输出端（通常是给主板供电的+24V、+12V、+5V等端子）。注意： 副电源的待机输出（+5V_STB）不要断开,它需要给电源板自身的控制电路供电。
   • 上电测试： 通电，用万用表测量假负载两端的电压是否稳定在标称值,用万用表测量PFC电压是否上升到380V左右。

经验： 这一步是区分“是电源板问题”还是“主板问题”的黄金标准，如果假负载测试一切正常，说明电源板没问题，是主板导致电源保护，如果假负载测试电压不稳或无输出，则电源板仍有问题,需要继续排查。

乐视X3-55电源板常见易损件清单

根据大量维修案例，以下元器件是故障高发区,维修时应优先检查和更换：

1. 保险丝（F1）： 故障的“牺牲品”，不是原因,但必须检查。
2. 副电源开关管（Q3）： 型号通常是STP10NK60Z或类似。最最最常见的故障点！ 更换时务必检查栅极电阻。
3. PFC开关管（Q1, Q2）： 型号通常是STP15NM60或类似,经常和副电源开关管一同击穿。
4. 电源管理IC（PWM IC）：
   • 副电源：NCP1397、SG6848 等。
   • PFC驱动：通常和副电源共用一个IC,如NCP1397。
   • 这些IC是控制核心,损坏后电源会完全无反应。
5. 整流桥（BR1）： AC输入端的整流桥,雷击或电网不稳时容易击穿。
6. 启动电阻： 副电源启动电阻，阻值很大（如1MΩ）,容易因过流而烧断。
7. 滤波电容：
   • PFC主滤波电容（C901，通常是450V/470uF）：长时间工作后容易鼓包、失容,导致PFC电压不稳。
   • 副电源输出滤波电容：同样会鼓包失容,导致电压纹波过大。
8. 光耦（PC801）： 用于电压反馈,损坏会导致输出电压异常。
9. 精密稳压源（U801）： 型号通常是TL431,配合光耦进行稳压。
10. 续流二极管（D901等）： PFC电路中的二极管,反向击穿会导致短路。

总结与建议

• 先易后难： 从外观和保险丝开始,逐步排查。
• 分清主次： 副电源是基础，PFC是关键，副电源不工作,整个电源就瘫痪。
• 安全第一： 高压电容必须放电,使用隔离变压器更佳。
• 找到规律： 乐视这款电源板的故障模式比较集中，掌握常见易损件的更换，能解决80%以上的问题。
• 更换电容： 维修时，建议将所有老化鼓包的电容，特别是PFC和副电源输出端的滤波电容，一并更换为同规格或耐压更高的优质电容,能有效延长维修后的使用寿命。
• 寻求专业帮助： 如果没有维修经验或工具，特别是没有示波器和可调电源，强烈建议将电源板或整机送修,避免造成更大的损失。

希望这份详细的维修经验能对您有所帮助！
