TCL电磁炉显示e4是什么原因？

E4代码通常代表“锅具传感器开路或短路”

就是电磁炉检测不到锅具，或者检测锅具的电路出现了问题，这是一个非常常见的故障,通常可以按照从简到繁的顺序进行排查和维修。

第一部分：故障原因分析

电磁炉之所以能工作，首先要通过线圈盘下方的“锅具传感器”（也叫“IGBT温度传感器”或“热敏电阻”）来检测是否有合适的锅具放置在上面，如果检测不到，或者传感器本身或相关电路损坏，电磁炉就会启动保护,并显示E4代码。

主要原因可以分为以下几类：

1. 外部原因（最常见，用户可自行解决）：

   • 锅具不匹配： 这是导致E4最常见的原因，使用了不适合电磁炉的锅具，如：
     • 直径过小： 锅底直径小于电磁炉标注的适用范围（通常小于8cm）。
     • 材质不符： 使用了非铁磁性材料的锅具，如铝锅、铜锅、陶瓷锅、玻璃锅、不锈钢锅（部分非导磁不锈钢）等。
     • 锅底不平整： 锅底有凸起、凹陷或严重变形,导致与线圈盘接触不良。
   • 放置位置不当： 锅具没有正确放置在线圈盘的中心区域。

2. 内部原因（需要专业工具或维修人员）：


   （图片来源网络，侵删）
   • 锅具传感器本身故障：
     • 开路： 传感器内部的线路断开,阻值变为无穷大。
     • 短路： 传感器线路或元件短路,阻值变为0或极小。
   • 传感器连接线问题：
     • 插头松动、接触不良。
     • 连接线被挤压、折断或破损。
   • 相关电路板故障：
     • 为传感器供电的电阻、电容等元件损坏。
     • 主控芯片（MCU）或其检测电路出现故障。

第二部分：维修步骤（从易到难）

在动手之前，请务必确保电磁炉已完全断电，并拔下电源插头！ 安全第一！

外部检查（无需任何工具）

这是最简单也是最应该首先尝试的步骤。

1. 更换锅具：

   • 找一个明确标注适用于电磁炉的锅具，最好是铁锅、铸铁锅或带有导磁不锈钢底层的锅。
   • 确保锅底干燥、干净、平整。
   • 将锅具放置在线圈盘的正中央。
   • 重新通电，看是否还显示E4，如果恢复正常，说明问题就是锅具不匹配,维修完成。

2. 清洁炉面：


   （图片来源网络，侵删）

   确保电磁炉面板上没有水渍、油污或杂物,这些都可能影响锅具的检测。

内部检查（需要断电和基本工具）

如果更换锅具后问题依旧,那么就需要打开电磁炉外壳进行内部检查。

所需工具： 螺丝刀、万用表。

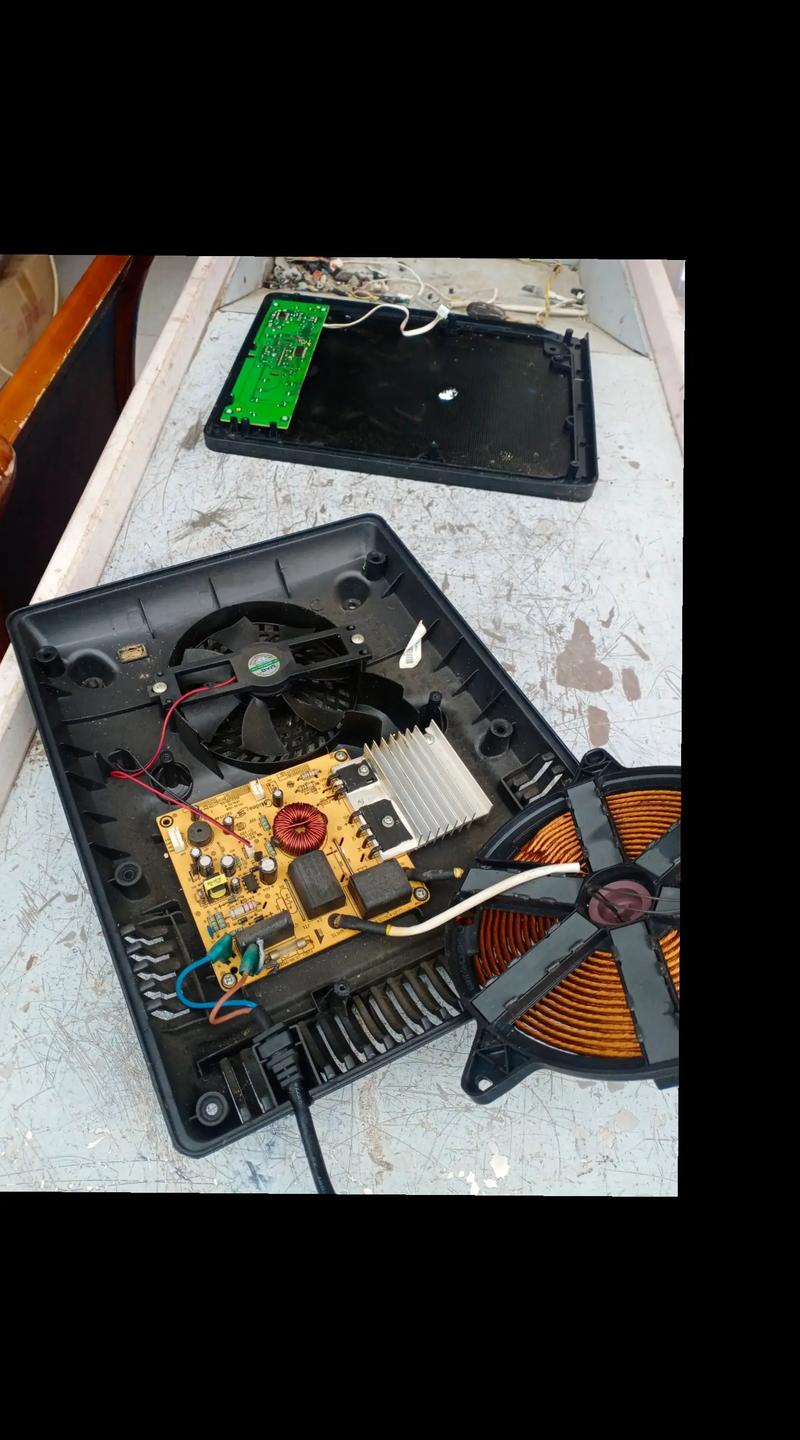

1. 断电并拆机：

   • 拔掉电源插头，并等待几分钟,让内部电容放电。
   • 拧下电磁炉底部的所有螺丝，小心地分离上下外壳,注意不要拉断连接控制面板的排线。

2. 找到锅具传感器：

   • 找到位于线圈盘（黑色盘状）下方中心位置的传感器，它通常是一个很小、圆柱形或方形的元件，上面有两根引线，连接到一个小的插头,插在主控板上。

3. 检查连接线与插头：

   • 目视检查： 查看从传感器到主控板的连接线是否有被压扁、烫化或破损的地方。
   • 重新插拔： 小心地将传感器连接的插头从主控板上拔下来，再用力插回去，确保接触良好,这是最常见的接触不良问题之一。

4. 测量传感器阻值（关键步骤）：

   • 找到传感器位置： 传感器通常贴在线圈盘背面的中心,或者固定在一个小支架上。
   • 断开连接： 将传感器从主控板上拔下，或者直接从其焊点上断开（如果需要）。
   • 使用万用表： 将万用表调至“电阻档” (Ω档)，选择合适的量程（如20kΩ）。
   • 测量阻值： 将万用表的两个表笔分别接在传感器的两个引脚上。
     • 常温下： 正常的锅具传感器（通常是NTC负温度系数热敏电阻）在常温（约25℃）下的阻值一般在80kΩ 到 200kΩ之间，具体数值请参考你的电磁炉型号的图纸，但在这个范围内基本是正常的，如果测得阻值为无穷大（∞），说明开路；如果阻值接近0，说明短路。
     • 加热测试（可选）： 如果你有一个已知的好锅，可以短暂开机（注意安全，不要用手碰），然后用万用表监测阻值，它会随着温度升高而逐渐变小，如果阻值没有变化,也说明传感器有问题。

故障处理

根据上一步的测量结果进行相应处理：

• 情况A：连接线或插头问题

  • 如果只是插头松动,重新插好即可。
  • 如果连接线破损，可以尝试用绝缘胶布包裹,或者更换一根新的连接线。

• 情况B：传感器开路或短路

  • 这是最可能的内部故障。 传感器本身损坏。
  • 解决方案：
    1. 更换传感器： 这是最彻底的解决方法，你需要购买一个同型号、同参数的锅具传感器，拆下旧的，焊上新的即可,焊接时注意不要烫坏周围的元件。
    2. 应急处理（不推荐，但有风险）： 如果手头没有配件，且你确定是传感器开路（阻值无穷大），可以尝试在主控板上找到传感器的两个焊点，用一根1kΩ左右的电阻将它们短接，这会欺骗主控板，让它以为检测到了锅具。注意： 这样做会失去锅具检测保护功能，如果此时干烧或放上不合适的锅具，电磁炉不会停止加热，极易损坏IGBT管或线圈盘，非常危险！ 此方法仅作为临时应急,且不建议普通用户尝试。

• 情况C：主控板故障

  如果传感器和连接线都正常，但主控板上的检测电路（如一个上拉或下拉电阻）损坏，或者主控芯片本身出了问题，那么就需要更换整个主控板，这种情况相对复杂,建议联系专业维修人员。

总结与建议

给普通用户的建议：

1. 先从最简单的开始： 90%的E4问题都是由锅具不匹配引起的,请务必先更换锅具试试。
2. 不要轻易拆机： 如果你不具备电子维修知识和工具,拆机内部检查有触电和损坏设备的风险。
3. 寻求专业帮助： 如果外部检查无效，且你不想或不敢自己拆机，最好的选择是联系TCL官方售后或寻找专业的家电维修师傅进行检修，他们有专业的工具和配件,能安全高效地解决问题。
