la32a350c1电源板故障怎么办？

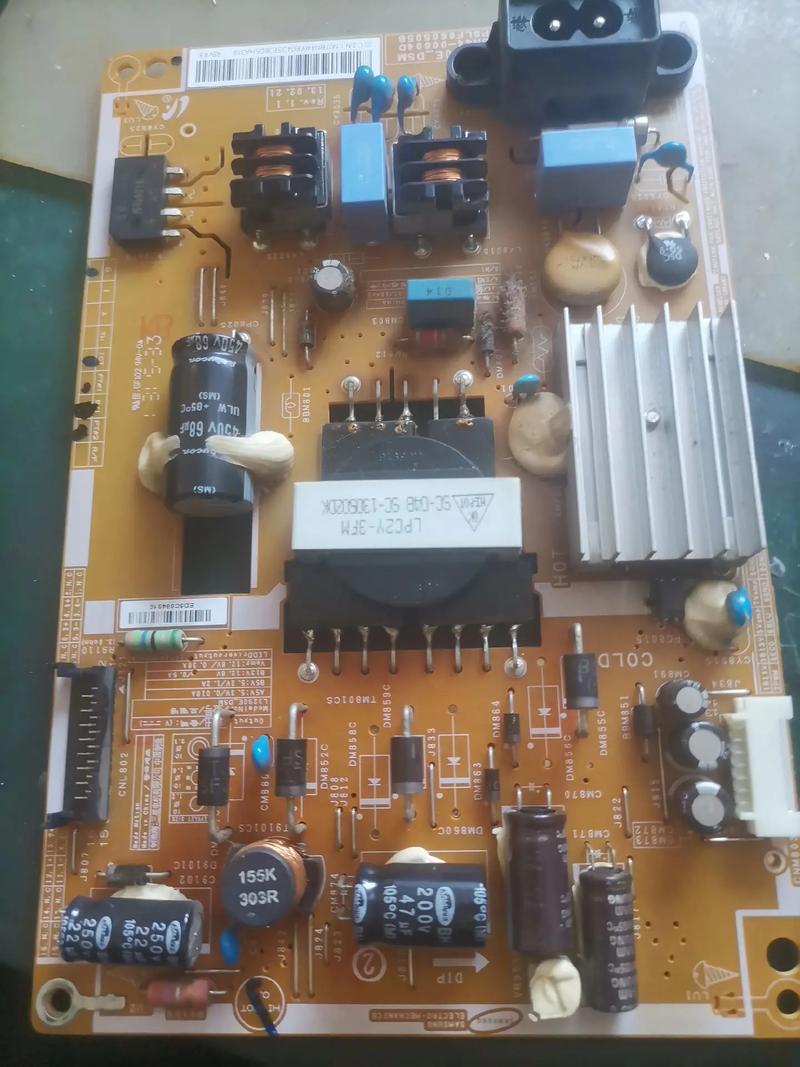

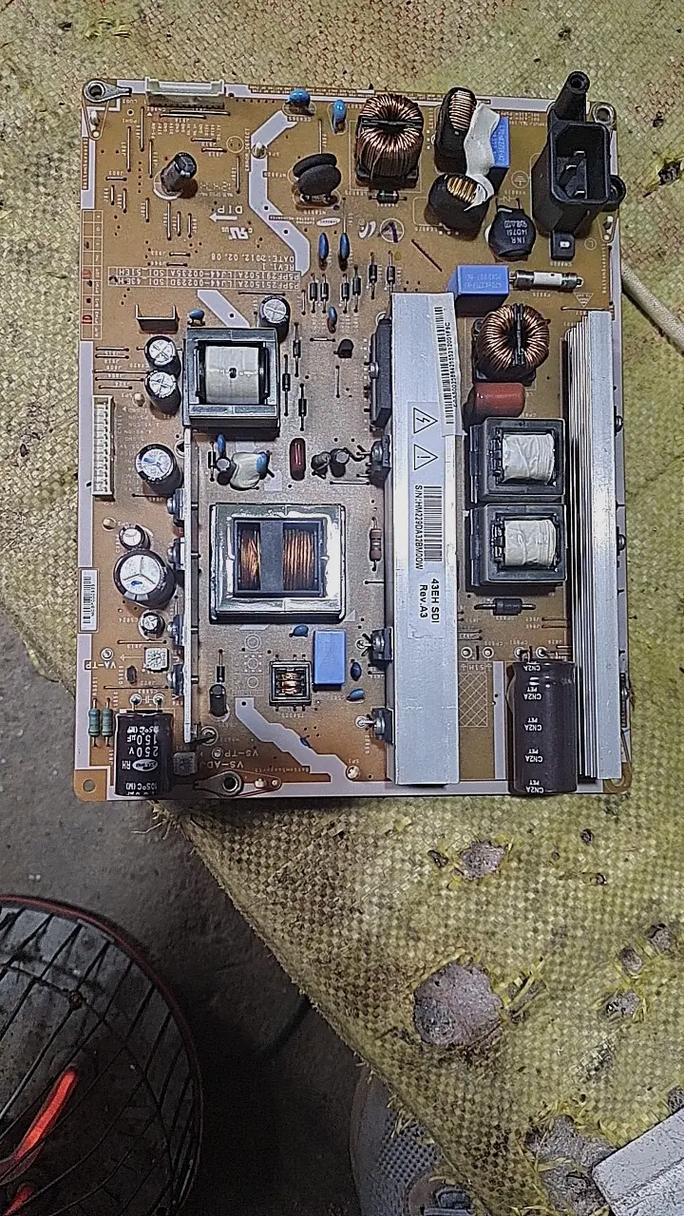

LA32A350C1 是一款比较经典的液晶电视，其电源板型号通常是 AP410.EBN 或 AP410.EBO，这两款板子设计基本相同，故障点也非常集中。

在开始维修之前,请务必注意安全！ 电源板部分带有高压，即使断电后，大滤波电容（通常是400V左右）中仍然储存有大量电荷，操作前必须用大功率电阻（5W/10kΩ）对其进行放电，否则有触电危险，如果您不具备电子维修基础和工具，强烈建议联系专业维修人员。

电源板简介与工作原理

这块电源板主要功能是将220V交流电转换为电视各部分工作所需的多种直流电压：

• +24V (或 +24V_STBY)：主要为背光板供电，是功率最大的输出。
• +12V (或 +12V_STBY)：为主板、逻辑板、TCON板等小信号电路供电。
• +5V (或 +5V_STBY)：系统待机电压，即使电视关机，只要插电，+5V和+12V待机电压就会工作，用于接收遥控器信号和启动主电源。
• +3.3V：由+5V转换而来，供给CPU等核心芯片。
• +VS (或 VCC, V-SOURCE)：通常是+24V或+12V，为电源板自身的控制芯片（如PWM控制器）供电。
• +VA (或 V-AUX)：通常是+12V或+5V，为电源板上的MOS管驱动等辅助电路供电。

工作流程：市电输入 → 抗干扰电路 → 整流滤波 → PFC（功率因数校正，将市电提升约380V直流） → 主开关电路（PWM芯片控制） → 变压器降压 → 各路直流输出。

最常见的故障现象与原因

根据维修经验,这块电源板的故障现象和原因非常典型，主要集中在以下几个部分：

现象1：完全不通电，指示灯不亮。

这是最常见的故障,说明电源板完全没有工作。

• 原因1：保险丝熔断。
  • 检查方法：观察电源板上的保险丝（通常是一个棕色或黑色的圆柱形元件，标有F1, T2A250V等字样）。
  • 结果分析：
    • 保险丝发黑或烧断：说明后级电路存在严重短路，常见短路点有：
      • PFC电路的大功率MOS管击穿：这是最高发的故障点，MOS管（通常型号是STP10NK60ZFP或类似）的D-S极之间击穿短路。
      • 整流桥（BR1）击穿短路：将220V交流电直接短路到地。
      • 主开关变压器（T1）初级绕组短路。
      • 主PWM控制芯片击穿：例如常见的FA5532P或FA5531P芯片。
    • 保险丝完好或只是熔断一点：说明可能是启动电阻开路或PWM芯片没有工作。
• 原因2：启动电路故障。
  • 检查方法：测量PFC电路输出端的380V电压是否正常。
  • 结果分析：
    • 380V电压为0：说明PFC电路没有工作，重点检查：
      • 启动电阻：通常是一颗或几颗大阻值（如100kΩ~1MΩ）的贴片电阻，开路后PFC芯片无法启动。
      • PFC控制芯片：例如NCP1653或FA5532P，可能已损坏。
      • PFC驱动电路：如VCC供电或驱动三极管/MOS管问题。

现象2：指示灯亮，但屏幕不亮，无图像无声音（“待机”状态）。

这说明电源板的待机电路（+5V, +12V_STBY）工作正常，但主电源没有启动。

• 原因1：主PWM控制芯片未工作。
  • 检查方法：测量主PWM芯片（如FA5532P）的VCC供电脚（通常是第8脚）是否有电压（约12V-18V）。
  • 结果分析：
    • VCC电压为0或过低：检查VCC供电电路，VCC电压通常由一个辅助变压器（T2）绕组产生，经过整流滤波后供给，检查这个整流二极管、滤波电容或相关的稳压电路（如TL431）。
    • VCC电压正常，但芯片仍不工作：可能是芯片本身损坏，或其使能脚（如第2脚 EN/UV）没有收到高电平信号，这个使能信号通常来自副电源或主板的控制电路，但故障点大多在电源板本身。
• 原因2：过压或过流保护电路误动作。
  • 检查方法：开机瞬间测量各路输出电压是否瞬间产生又消失，或者测量PWM芯片的过压/过流保护脚（如第1脚 OVP/FB）电压是否异常。
  • 结果分析：
    • 保护电路启动：这通常是检测电路的元器件参数漂移或损坏导致，取样电阻阻值变大、稳压管漏电、光耦PC1性能不良等，这会导致电源一启动就进入保护状态，停止工作。

现象3：电源发出“吱吱”叫声。

这是开关电源在轻载或保护状态下以低频率间歇工作的声音，通常意味着电源无法正常稳定输出。

• 主要原因：
  • 负载短路：最常见的是背光板短路，导致+24V输出电流过大，触发过流保护，电源启动后检测到短路，关闭输出，短路消失后再次尝试启动，如此循环，发出“吱吱”声。
  • 电源板自身问题：如主PWM芯片性能不良、反馈环路开路、某个输出端滤波电容失效等。

维修思路与步骤（针对完全不通电）

对于大多数维修者来说,面对的是完全不通电的故障板。

1. 安全放电：用大功率电阻短路滤波电容（C8/C9）两端，释放380V高压。
2. 目测检查：仔细观察电源板，看是否有明显烧黑的元件、鼓包的电容、虚焊的焊点，背光驱动部分的电解电容是高发区。
3. 测量保险丝：
   • 如果保险丝熔断发黑,不要直接更换保险丝就通电！ 必须先找到短路点。
   • 用二极管档或电阻档测量PFC MOS管（Q1）、整流桥（BR1）是否击穿，如果击穿，更换之。
   • 检查PWM芯片（FA5532P）对地电阻是否异常，如果严重短路，通常芯片也已损坏，需要一起更换。
4. 保险丝完好：
   • 通电测量PFC输出端（C8/C9电容两端）是否有约380V的直流电压。
   • 有380V电压：说明PFC电路工作正常，问题在主开关电路，检查主PWM芯片的VCC电压、启动信号等。
   • 无380V电压：说明PFC电路未工作，检查启动电阻、PFC芯片（NCP1653/FA5532P）及其外围电路。

常见易损元件清单（维修时重点检查）

1. 保险丝 (F1)：作为第一道防线，烧毁是常见现象。
2. PFC大功率MOS管 (Q1, 型号如 STP10NK60ZFP)：最高发故障点，经常击穿短路。
3. 主PWM控制芯片 (IC2, 型号如 FA5532P/FA5531P)：核心控制芯片，损坏率较高。
4. 整流桥 (BR1)：市电输入端，易被高压击穿。
5. 启动电阻 (R1, R2等)：通常为1MΩ/2W左右的贴片电阻，开路后PFC无法启动。
6. VCC供电电路：
   • 整流二极管 (D15, D16等)：辅助变压器输出的整流管。
   • 滤波电容 (C25等)：用于稳定VCC电压，可能失效。
   • 稳压管 (ZD1等)：用于稳定VCC电压。
7. 反馈环路：
   • 光耦 (PC1, PC2)：用于电压反馈和稳压，性能不良会导致输出电压不稳或保护。
   • 精密稳压源 (IC3, 型号如 TL431)：光耦的搭档，用于精确取样输出电压。
8. 输出端滤波电容：特别是+24V和+12V回路的电解电容，长时间工作后容易鼓包、失效，导致电压纹波过大，引发各种疑难杂症。

总结与建议

• LA32A350C1的电源板故障率较高，但维修价值也较高。 因为大部分问题都是由几个核心元件引起的，维修成本相对较低。
• 维修核心是“先断后查，先易后难”，保险丝是第一个检查点，然后是PFC MOS管和PWM芯片。

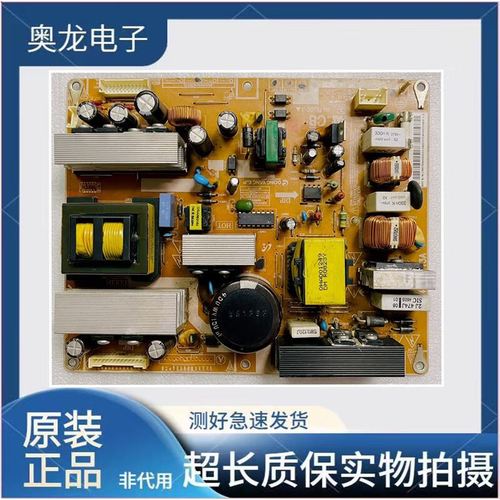

• 对于没有经验的用户，购买一块同型号的二手电源板进行更换是最简单、最安全、成本最低的解决方案，在淘宝等平台搜索“三星 LA32A350 电源板 AP410.EBN”即可找到，价格通常在50-100元人民币之间。
• 如果您决定自己维修,请务必准备好万用表、电烙铁、吸锡器等工具，并做好标记，避免装反元件。

希望这份详细的指南能对您有所帮助！
