2节18650电池盒充电宝如何正确充电？

下面我将从核心原理、必备组件、组装步骤、安全须知以及选购建议这几个方面为您全面解析。

核心原理：并联与升压

1. 电池并联:

   • 18650电池是标准的3.7V锂离子电池，要将它们用于为5V的USB设备充电，不能简单地串联。
   • 并联是指将两节电池的正极接在一起，负极接在一起，这样做的好处是：
     • 电压不变：输出电压仍然是3.7V。
     • 容量翻倍：总容量是两节电池容量之和（两节3500mAh的电池并联后总容量约为7000mAh）。
     • 供电更持久：能够提供更大的电流，电压更稳定。

2. 升压电路:

   • 手机等设备需要5V的电压才能充电,而并联后的电池组只有3.7V，必须使用一个升压模块。
   • 这个模块的作用就是将3.7V的直流电“升压”到标准的5V USB输出电压，它内部还有电路负责稳定电压和电流，确保充电安全。

必备组件清单

要制作一个完整的2节18650充电宝,您需要以下所有部件：

组装步骤（以最简单的方案为例）

这是一个基础的组装流程,适合初学者：

1. 准备工作：

   • 将所有组件准备好。
   • 重要：确保18650电池有电，新买的电池需要先充满。

2. 连接充电输入部分：

   • 将 Micro-USB输入口 的 VCC (或 ) 引脚和 GND (或 ) 引脚，用杜邦线连接到 升压模块 的 IN+ 和 IN- 端口。
   • 注意正负极！ 接反会烧毁模块！

3. 连接电池部分：

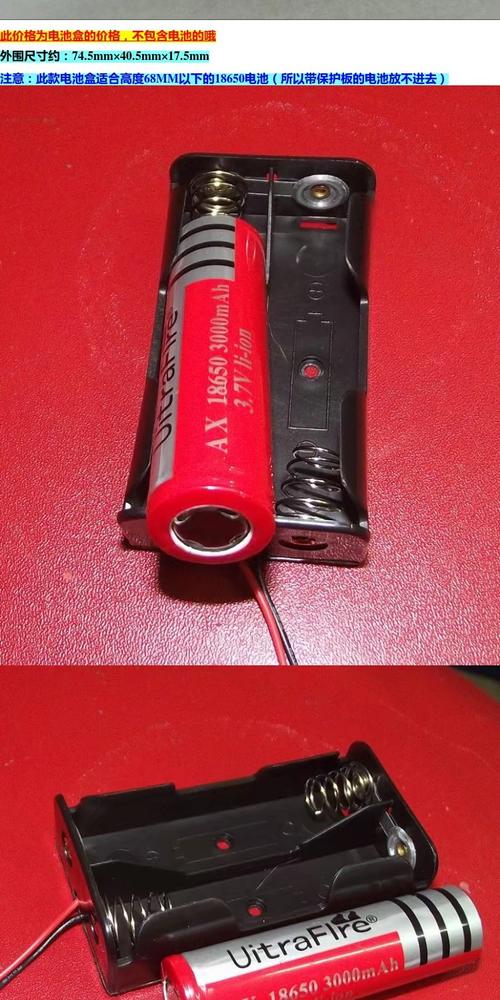

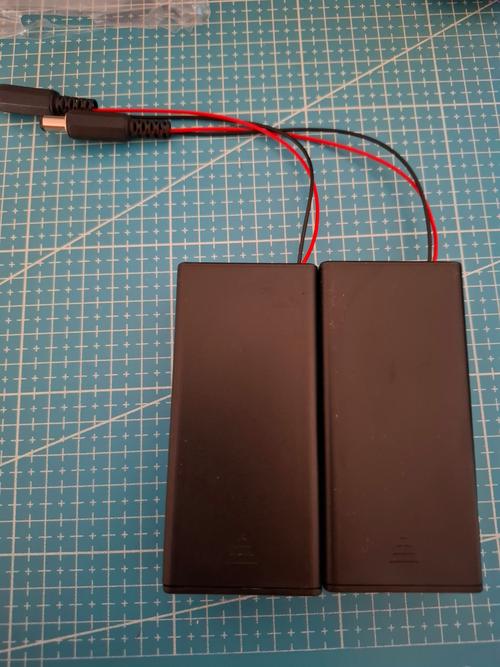

   • 将 电池盒 的输出线（通常也是红黑两色）连接到 升压模块 的 IN+ 和 IN- 端口。
   • 注意：如果电池盒自带保护板，它通常已经做好了输出引线，直接连接即可，同样要注意正负极。

4. 测试（关键步骤）：


   （图片来源网络，侵删）
   • 在装入外壳前，务必先通电测试！
   • 插入Micro-USB充电线，连接一个手机充电头，给电池充电，如果升压模块有充电指示灯，应该会亮起。
   • 充电一段时间后（比如30分钟），拔掉充电线，按下升压模块的开关，如果模块带有电量显示，应该会亮起，然后用一根USB线连接升压模块和您的手机，看是否能正常充电。
   • 如果一切正常,再进行下一步。

5. 装入外壳：

   • 将电池盒放入外壳底部。
   • 将升压模块放在电池盒上方。
   • 将Micro-USB输入口的线从外壳的充电孔中穿出。
   • 盖上外壳,拧上螺丝。

6. 完成：

   一个属于您自己的DIY充电宝就诞生了！

安全须知（非常重要！）

锂电池如果处理不当,有起火甚至爆炸的风险，请务必遵守以下规则：

1. 切勿短路：电池的正负极绝对不能直接接触，用绝缘工具操作。
2. 注意正负极：所有连接都务必检查正负极，接反会立刻烧毁电路板。
3. 使用保护板：强烈建议使用自带PCM保护板的电池盒，它能防止电池过充（充太满）、过放（用太光）、电流过大和短路，是安全的最后一道防线。
4. 选用优质电池：不要贪便宜购买来源不明的“三无”电池，知名品牌的电池有更稳定的质量和更安全的电芯。
5. 不要刺穿或挤压：锂电池受到物理损伤非常危险。
6. 首次充电：新组装的充电宝建议充满（通常指示灯会变色或熄灭），然后再用一次，如此循环2-3次，可以“激活”电池，发挥其最佳性能。
7. 不要边充边用：虽然大部分模块支持，但长时间边充边放会增加发热，影响电池寿命。

选购建议与升级方案

• 入门级：选择带保护板的电池盒 + 带开关和电量显示的升压模块 + 标准塑料外壳，这是性价比最高的组合，能满足日常需求。
• 进阶级：
  • 快充支持：可以购买支持QC（Quick Charge）或PD（Power Delivery）快充协议的升压模块，这样您的充电宝就能以更快的速度给支持快充的手机充电。
  • Type-C输入/输出：选择带有USB-C接口的升压模块，既可以用于输入充电，也可以用于输出（特别是支持PD协议时），实现一线通。
  • 更高电流：选择支持2.1A、3A甚至更高输出电流的模块，可以更快地为大容量设备充电。
• 外壳：除了塑料外壳，还有铝合金材质的，散热更好，手感也更佳，亚克力外壳则可以展示内部结构，更具DIY乐趣。

希望这份详细的指南能帮助您成功制作出自己的2节18650充电宝！祝您DIY愉快！
