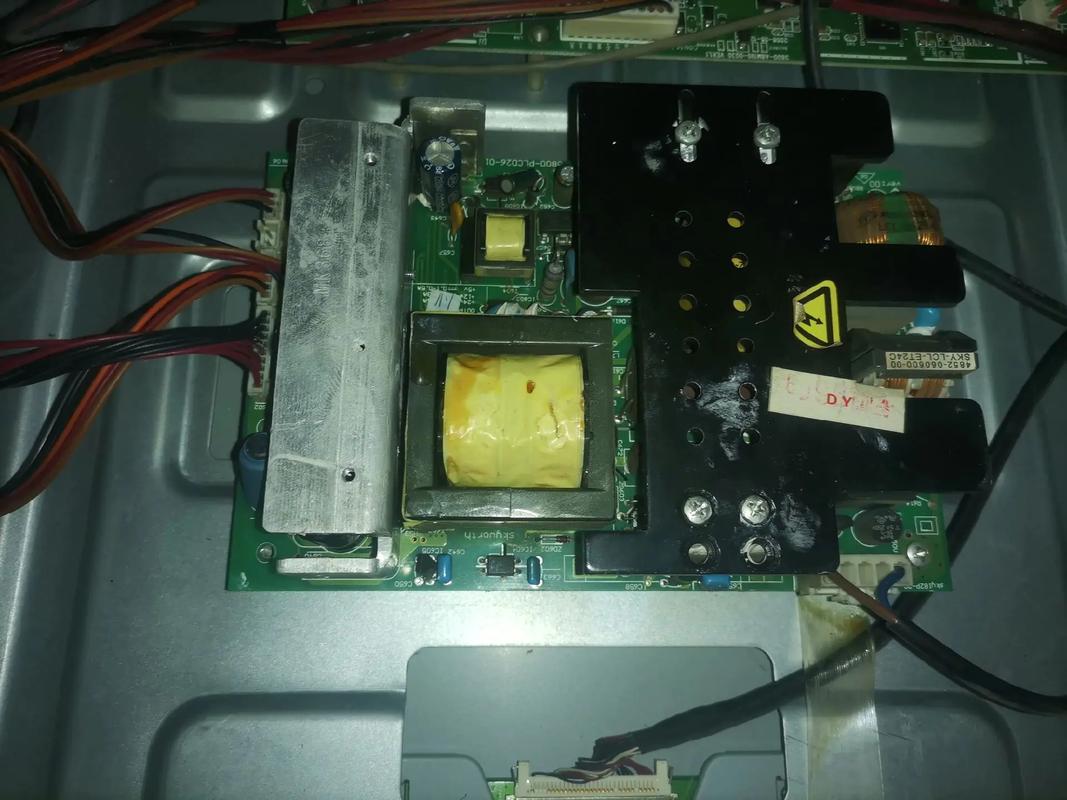

这款电视通常使用的是创维自家生产的“168P-P42TTFW-10”或“168P-P42TTFW-20”型号的电源板,它的通病主要集中在几个核心元器件上。
（图片来源网络，侵删）
核心通病故障现象及原因分析
指示灯不亮，无反应（“死”机）
这是最常见的故障现象，表现为电视完全不通电,电源指示灯不亮。
最常见原因：电源板初级电路的“易损三件套”
这是该电源板的“癌症”，几乎所有维修师傅都会首先检查这三个地方，它们是电源板初级（高压侧）最容易出问题的元件。
-
A. 功率MOS管（开关管）
（图片来源网络，侵删）- 型号： 通常是 K2645 或 K2670 这类型号的N沟道MOS管。
- 故障表现： 击穿短路，用万用表二极管档测量D、S极之间电阻，会显示接近0欧姆或无穷大（已开路，较少见）。
- 故障原因： MOS管工作在高频、高压、大电流状态下，是发热量最大的元件之一，本身质量、负载异常或驱动电路问题都可能导致其烧毁。
- 维修要点： 更换MOS管时，必须同时检查并更换其周边的元件！ 单纯换MOS管，通电后很可能再次烧毁,必须检查：
-
B. MOS管栅极电阻
- 型号： 通常是 10Ω/2W 或 7Ω/2W 的贴片电阻。
- 故障表现： 阻值变大或开路，这是保护MOS管的“第一道防线”，它负责给MOS管的栅极提供合适的驱动电流，如果它阻值变大或开路，会导致MOS管因驱动不足而工作在放大区（线性区）,瞬间烧毁。
- 维修要点： 即使看起来外观正常，也建议用万用表直接测量其阻值，防止“软故障”。
-
C. 电流检测电阻
- 型号： 通常是 22Ω 或 33Ω 的精密电阻（有时会用多个小电阻并联）。
- 故障表现： 阻值变大或开路，这个电阻串联在MOS管的源极（S极）到地之间，用于检测初级电流，当电流过大时，控制器会保护关机，如果这个电阻阻值变大，会导致检测到的电流偏小，失去保护作用,从而烧毁MOS管。
- 维修要点： 同样需要精确测量。
其他常见原因
-
保险丝熔断：
（图片来源网络，侵删）- 型号： 通常为 T3.15A 或 T4A 的延时保险丝。
- 故障表现： 保险丝发黑或熔断。
- 原因分析： 保险丝熔断说明初级电路存在严重短路，除了上述MOS管击穿，还可能是PFC（功率因数校正）电路的MOS管、整流桥、高压滤波电容（如C810，450V/220uF）等击穿短路。务必先排查短路点，才能更换新保险丝上电，否则会再次烧毁！
-
PFC电路故障：
- 故障表现： PFC电路的MOS管、驱动IC（如FA5531P或FA5532P）、升压二极管（如D808）等损坏,也会导致保险丝熔断或电源无输出。
-
电源管理IC（PWM控制器）损坏：
- 型号： 常见的有 FA5531P、FA5532P、NCP1397 等。
- 故障表现： 内部逻辑混乱，无驱动信号输出,导致MOS管不工作。
- 原因分析： 通常是自身质量问题或外围保护电路动作导致其损坏。
指示灯亮，屏幕不亮，有“吱吱”叫声
这种故障说明电源板的初级电路（高压侧）已经启动工作，但在次级电路（低压侧）或负载（主板、背光板）上遇到了问题。
-
PFC电路未工作或输出电压异常：
- 正常PFC输出电压： 在市电220V时，应为 +380V 左右。
- 故障表现： PFC电压过低（如+300V）或没有，这会导致后级电路因供电不足而无法正常工作，进入保护状态，电源负载加重，发出“吱吱”声。
- 原因： PFC电路的驱动IC、升压电感、MOS管、二极管等故障。
-
电源板次级整流二极管损坏：
- 作用： 将高频交流电整流成直流电。
- 故障表现： 某个整流二极管（如给主板供电的 12V 或 5V 整流二极管）击穿短路，导致该路输出电压为0，电源保护电路动作，发出“吱吱”声。
- 维修要点： 用万用表二极管档逐一测量次级各路输出的整流二极管。
-
负载过重（短路）：
- 表现： 电源板输出正常，但连接到主板或背光板后，电压被拉低，电源发出“吱吱”声。
- 原因：
- 主板短路： 主板上某个芯片（如CPU、电源管理IC）击穿。
- 背光板短路： 背光板上的升压电路、灯条或驱动IC短路。
- 排查方法： 断开主板和背光板的连接，在电源板输出端接上假负载（如汽车灯泡）,测量各路输出电压是否恢复正常。
维修总结与建议
维修思路：
- 安全第一： 电源板初级带市电高压，非专业人员请勿尝试！维修时务必使用隔离变压器。
- 先看外观： 检查保险丝是否熔断、MOS管是否炸裂、电容是否鼓包漏液。
- 测保险丝：
- 若保险丝完好，重点检查待机电路（如VIPer12A/22A这类厚膜电路及其外围元件）。
- 若保险丝熔断，说明初级有严重短路，必须先找到短路点，优先检查“易损三件套”（MOS管、栅极电阻、电流检测电阻）和PFC电路，确认所有短路元件都已更换后,才能通电试机。
- 通电测试（谨慎）：
- 在更换完所有可疑元件后，建议先不接负载，在次级输出端接上假负载，通电测量各路输出电压（如5V、12V、24V、PFC电压）是否正常。
- 如果电压正常,再逐步连接主板和背光板进行测试。
易损元件清单（备件参考）：
| 位置/功能 | 常用型号 | 备注 |
|---|---|---|
| 初级MOS管 | K2645, K2670, K2747 | 必查！ |
| 栅极电阻 | 10Ω/2W, 4.7Ω/2W | 必查！ |
| 电流检测电阻 | 22Ω, 0.33Ω (精密) | 必查！ |
| 初级保险丝 | T3.15A, T4A (延时) | 熔断说明有严重短路 |
| PFC驱动IC | FA5531P, FA5532P | PFC电路核心 |
| 待机IC | VIPer12A, VIPer22A, NCP1015 | 控制电源的启动与关闭 |
| 高压滤波电容 | 450V/220uF | 容易鼓包失效 |
| 次级整流二极管 | MUR460, UF5408, SS34等 | 检查各路输出 |
| PWM控制器 | FA5531P, NCP1397等 | 驱动MOS管的核心 |
维修建议：
对于这种老型号电视，如果电源板故障严重，维修成本较高（需要更换多个元件），可以考虑直接更换一块全新的或二手的同型号电源板（168P-P42TTFW-10/20），这样既省时省力，可靠性也更高,在网上或电子市场很容易找到这种通用电源板。
