300v滤波电容故障如何维修？

重要安全声明（请务必阅读！）

操作高压设备有生命危险！ 充电器内部在未断电时，300V滤波电容中储存着足以致命的高压电，在接触任何部件之前，必须对电容进行完全放电，如果您没有电子维修基础、不熟悉万用表使用、或没有合适的工具，强烈建议将设备送交专业维修人员处理，本指南仅供参考,操作风险由您自行承担。

第一部分：认识300V滤波电容

• 位置：通常位于整流桥（四个二极管组成的方块）之后，开关变压器之前，它是充电器主板上最大、最显眼的圆柱形元件。
• 外观：通常为银色或黑色金属外壳，上面会标有耐压值（如 400V 或 450V）和容量值（如 220μF 或 470μF）。
• 作用：将220V交流电经过整流桥后的脉动直流电，滤波成相对平滑的直流电,为开关电源电路提供稳定的能量来源。
• 常见故障类型：
  1. 鼓包/顶起：电容顶部是防爆阀，如果内部压力增大（如电解液干涸或产生气体），顶部会向外凸起,这是最直观的故障迹象。
  2. 漏液：电容底部或顶部有油状或粘稠的电解液渗出。
  3. 失效（容量下降）：外观正常，但实际容量远低于标称值,导致充电器输出电压不稳或带载能力差。
  4. 完全短路：电容两脚之间电阻接近0欧姆,会导致保险丝熔断。

第二部分：故障诊断步骤

步骤1：初步观察法（断电后）

1. 拔掉充电器电源线,并断开与电池的连接。
2. 打开充电器外壳（通常用螺丝刀卡住外壳缝隙撬开）。
3. 仔细检查300V滤波电容：
   • 看顶部是否鼓包或炸开。
   • 看底部或周围是否有漏液的痕迹（通常是黑色或黄色的油渍）。
   • 闻一下是否有焦糊味或刺鼻的电解液味道。
   • 如果发现以上任何一种现象,基本可以确定电容损坏。

步骤2：万用表测量法（必须先放电！）

安全第一：给电容放电！

• 找一个带绝缘手柄的螺丝刀或一个功率合适的（如1W/1kΩ）电阻。
• 在确保万用表已断开连接的情况下，用螺丝刀的金属部分同时接触电容的两个引脚，或用电阻的两个引脚分别接在电容的两端，你会看到火花并听到“啪”的一声，这表示电容内储存的电荷已经释放，对于大电容，最好重复操作几次,确保完全放电。

测量电容：

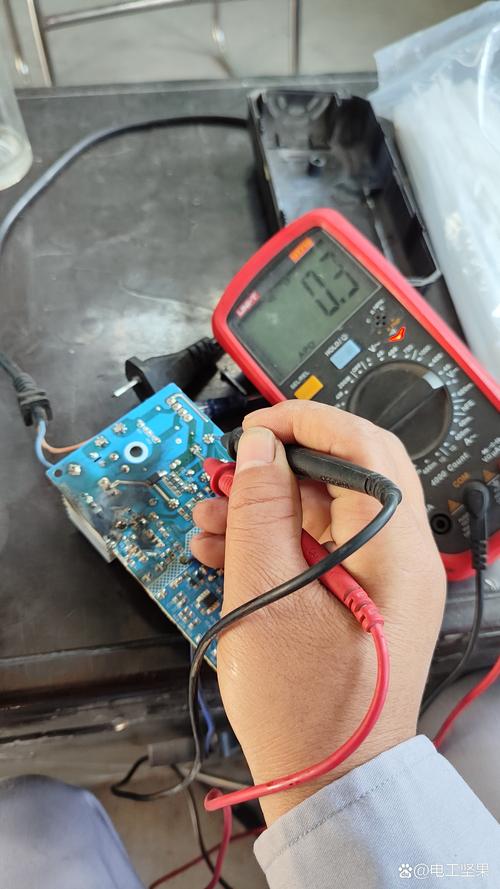

1. 将万用表功能旋钮拨到电容档（Capacitance 或 C）。
2. 将表笔分别插入电容的两个引脚（注意极性，长脚为正，短脚为负，如果电容上标有“+”号，则靠近“+”的一脚为正）。
3. 读取万用表显示的电容值。
4. 判断：将测量值与电容外壳上标称的容量值进行比较，标称是 470μF，如果测量值远低于此（如低于200μF，或者只有几十μF），则说明电容已失效,需要更换。

测量电阻（可选，用于判断是否短路）：

1. 将万用表功能旋钮拨到电阻档（Ω），选择较高的量程（如20kΩ或200kΩ）。
2. 红黑表笔分别接在电容两脚。
3. 正常情况：万用表显示的阻值会从一个较小的值开始，然后逐渐增大，最后趋于无穷大（OL）,这是因为电容在充电。
4. 故障情况：如果万用表显示的阻值始终为0Ω或非常小，说明电容已击穿短路。

第三部分：维修与更换步骤

步骤1：准备工具和材料

• 工具：
  • 电烙铁（建议功率30W以上,带焊台更佳）
  • 吸锡器或吸锡线
  • 斜口钳或剪线钳
  • 万用表
  • 螺丝刀套装
  • 镊子
  • 带绝缘手柄的螺丝刀（用于放电）
• 材料：
  • 新电容：这是关键！
    • 耐压值：必须等于或高于原电容的耐压值，原电容通常是400V,更换时也必须用400V或450V的。
    • 容量值：最好与原电容完全相同，原电容是220μF，就用220μF，在应急情况下，可以选用稍小的容量（如220μF换成180μF），但绝对不能选用更大的容量，否则会导致充电器上电瞬间电流过大,可能再次烧毁保险丝或电容。
    • 尺寸：新电容的直径和高度应能装进原电容的位置,不能过大。
    • 温度等级：优先选用105℃的高温电容，比85℃的更耐用。
    • 品牌：选择红宝石、尼吉康、化工、万裕等知名品牌,质量更有保障。

步骤2：拆卸旧电容

1. 完全放电：再次确认电容已放电。
2. 拆焊：
   • 用电烙铁加热电容的一个焊点,同时用吸锡器吸走融化的焊锡。
   • 切换到另一个焊点,重复操作。
   • 如果焊点很牢固，可以先用斜口钳将电容的引脚剪断，然后分别焊下剩下的引脚部分,这样更容易操作。
3. 取下旧电容。

步骤3：安装新电容

1. 核对参数：在安装前，最后一次确认新电容的耐压、容量、极性是否正确。
2. 插入新电容：
   • 注意电容的极性！长脚（正极）必须插入电路板上标有“+”或带有白色丝印的一侧,装反会导致电容在通电后立即爆炸！
   • 将电容插入PCB板的孔中。
3. 焊接：
   • 先焊接一个引脚,固定住电容。
   • 调整电容，使其与电路板垂直,高度适中。
   • 再焊接另一个引脚。
   • 焊接完成后，检查焊点是否光滑、饱满,有无虚焊或短路。

步骤4：测试与恢复

1. 清洁：用酒精棉球清理掉焊点周围的助焊剂残留物。

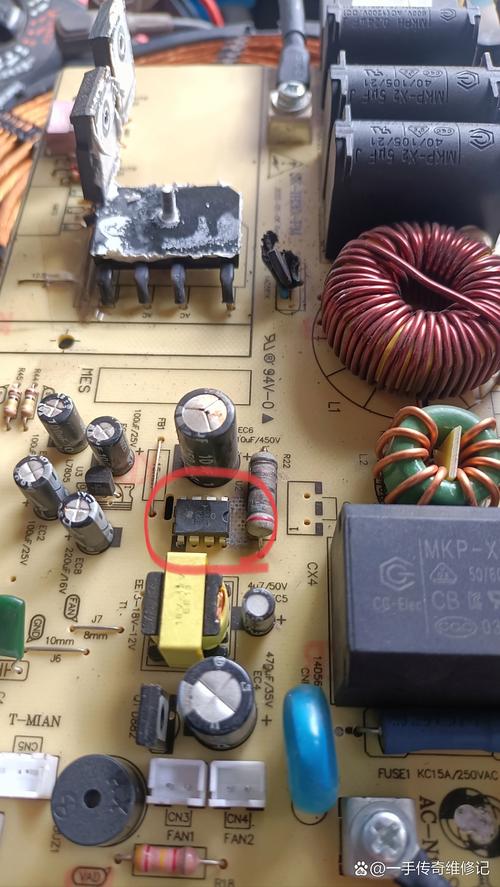

2. 目视检查：仔细检查电路板，特别是电容周围有无其他损坏的元件,有无锡珠或锡桥导致的短路。
3. 上电测试（隔离测试法）：
   • 强烈建议不要直接装回外壳就插电，准备一个60W/220V的白炽灯泡。
   • 将充电器的输出线（正负极）接到灯泡的两个接头上。
   • 将充电器输入线插到插座上。
   • 观察：
     • 如果灯泡瞬间亮一下然后熄灭，说明充电器启动成功,输出电压正常。
     • 如果灯泡持续亮着，说明充电器内部存在短路（可能是新电容质量问题或还有其他故障），立即断电。
     • 如果灯泡闪烁或很暗,说明充电器带载能力不足。
   • 用万用表测量灯泡两端的电压，应接近充电器标称的输出电压（如48V、54V、60V等）。
4. 装回外壳：测试通过后，将充电器外壳装好,拧上螺丝。

第四部分：常见问题与注意事项

• 问题：更换电容后，一插电保险丝就烧。


  （图片来源网络，侵删）
  • 原因：
    1. 新电容耐压值不够或容量过大。
    2. 电容装反了。
    3. 焊接时造成短路（锡桥）。

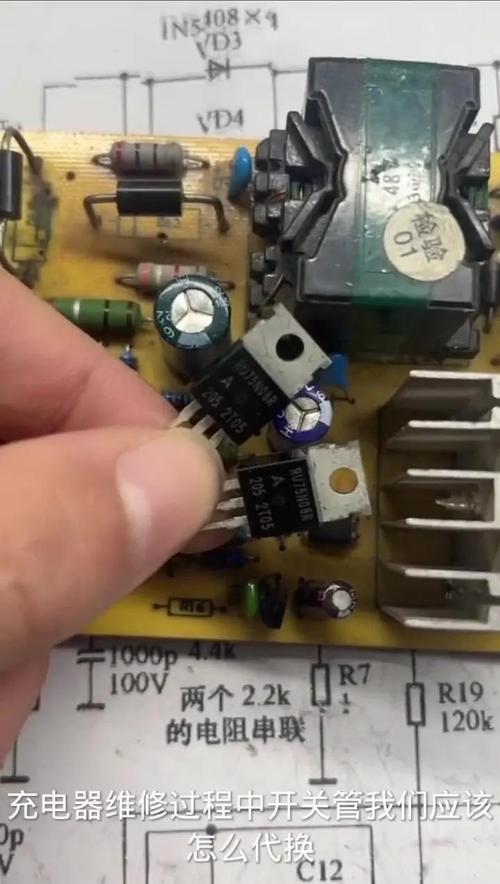

    4. 除了电容，整流桥或开关管也可能同时损坏。
  • 解决：断电，检查电容极性，检查焊点,用万用表测量整流桥和开关管是否击穿。

• 问题：更换电容后，输出电压偏低或不稳定。

  • 原因：
    1. 新电容容量下降（买到劣质品）。
    2. 电路板上的其他元件（如稳压电阻、反馈电路的电容等）老化。
  • 解决：再次测量新电容容量,检查其他相关元件。

• 注意事项：

  • 安全永远是第一位,不要抱有侥幸心理。
  • 参数匹配是维修成功的关键,尤其是耐压值。
  • 静电防护：在操作MOS管等精密元件时，注意防静电,但维修充电器时此点相对次要。
  • 劣质电容是充电器故障的高发区,更换时一定要用质量好的。

希望这份详细的指南能帮助您解决问题！祝您维修顺利！
