电源板简介与工作原理
夏普26LX430A使用的电源板型号通常是 LTF2-31A01 或类似的型号，这是一个典型的“二合一”或“三合一”电源板,它集成了以下几个功能模块：

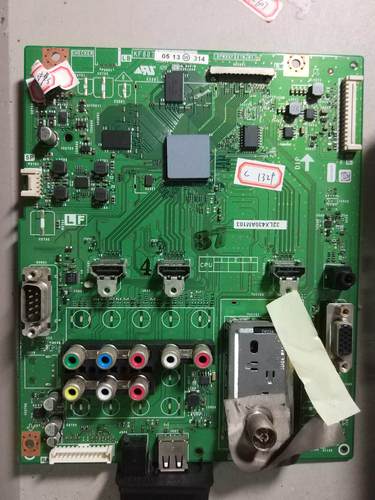

（图片来源网络，侵删）
- PFC (功率因数校正) 电路：将220V交流电整流、升压，生成一个约380V-400V的稳定直流电压，为主电源和背光供电，这部分通常由一个大功率的PFC开关管（如2SK3562）和PFC驱动IC（如NCP1653）组成。
- 主电源 (Main Power, 5V/12V/24V Standby)：负责生成电视机主板所需的各种低压直流电，特别是5V待机电压和12V/24V（根据具体设计）工作电压，这部分的核心是PWM主电源IC（如NCP1397）和一个主开关变压器。
- 背光驱动 (Inverter / LED Driver)：如果此型号是LED电视（26LX430A是LED电视），则此部分负责将主电源提供的高压直流电转换成驱动LED灯条所需的恒流交流电压，这部分的核心是背光驱动IC（如OZ9926/OZ9928）和高压MOS管。
常见故障现象及对应原因
当电源板出现故障时，电视通常表现为“三无”（无光栅、无图像、无声音）,但电源指示灯可能亮也可能不亮。
故障现象1：电源指示灯不亮，整机无反应
-
可能原因1：保险丝熔断
- 症状：打开电源板外壳，看到保险丝（通常在交流输入端，一个玻璃管或方形元件）发黑或断裂。
- 原因：后级电路存在严重短路，导致电流过大烧毁保险丝，常见短路点有：
- 整流桥：四个二极管被击穿。
- PFC开关管：最易损坏的元件之一,通常因驱动电路问题或自身老化而击穿穿。
- 主电源开关管：同样容易击穿。
- X电容、Y电容：漏电或击穿。
- 维修：更换保险丝是第一步，但必须先找到并排除短路故障，否则换上新保险丝会立刻再次熔断,重点检查上述元件是否击穿。
-
可能原因2：5V待机电压无输出
- 症状：保险丝完好,但测量不到5V电压输出。
- 原因：
- 副电源电路故障：负责产生5V待机电压的小功率电路出问题,可能是一个独立的副电源变压器或主电源IC的辅助绕组供电部分。
- 待机控制电路故障：控制主电源是否开启的电路（如光耦、三极管）有问题。
- PWM主电源IC或其供电电路故障：主电源IC本身损坏，或为其提供启动电压的高压启动电阻开路。
- 维修：需要从交流输入端开始，逐级测量电压，找到电压中断的点,再排查该级周围的元件。
故障现象2：电源指示灯亮，但屏幕不亮，无图像无声音
-
可能原因1：PFC电路不工作
（图片来源网络，侵删）- 症状：测量PFC输出电压，远低于正常的380V，可能只有300V左右（未经PFC升压的整流后电压）。
- 原因：
- PFC驱动IC（如NCP1653）损坏。
- PFC开关管（如2SK3562）损坏。
- PFC相关的小元件损坏：如升压二极管、采样电阻、滤波电容等。
- 维修：检查PFC开关管是否击穿，测量驱动IC的供电和输出脚波形,判断是IC坏还是周边元件问题。
-
可能原因2：主电源（12V/24V）无输出
- 症状：5V待机电压正常，但主板需要的工作电压（12V或24V）没有。
- 原因：
- 主电源PWM IC（如NCP1397）损坏。
- 主电源开关管损坏。
- 主电源开关变压器初级或次级侧的整流二极管、滤波电容损坏。
- 过压、过流保护电路动作：由于某个负载短路或采样电路异常,导致IC保护性停止工作。
- 维修：测量主电源IC的供电、VCC、反馈等引脚电压，检查次级整流二极管和滤波电容是否正常，断开负载（主板和背光板）测量，看电压是否恢复,以判断是电源板自身问题还是负载问题。
-
可能原因3：背光驱动电路故障（针对LED电视）
- 症状：仔细听，如果通电后能听到主板继电器吸合的声音，但屏幕漆黑，用手电筒贴近屏幕能看到非常暗淡的图像，那么基本可以断定是背光不亮。
- 原因：
- 背光驱动IC（如OZ9926）损坏。
- 背光供电MOS管击穿：通常是一对或多个MOS管。
- 高压供电电容失效。
- 背光排线接触不良或断路。
- LED灯条本身损坏（大部分或全部）。
- 维修：测量背光驱动IC的供电、VCC、使能脚等电压，检查MOS管是否击穿，可以尝试假负载法：在背光输出端接一个20W左右的汽车灯泡，如果灯泡能亮，说明驱动电路基本正常,问题在灯条或排线。
维修思路与步骤
对于普通用户，强烈建议安全第一，电视机电源板内部存在高压，即使断电后，大电容中仍储存有致命电荷。务必在维修前对大电容进行放电！
第一步：安全准备与初步检查
- 断电放电：拔下电视电源线，等待几分钟，用一个大功率电阻（如1KΩ/5W）的两个引脚去短接电源板上的PFC滤波电容（通常是两个大圆柱形电容，标有400V）的正负极,进行放电。
- 目视检查：打开电源板外壳，仔细观察有无明显烧毁的元件，如：
- 保险丝是否发黑或断裂。
- PFC开关管、主电源开关管、背光MOS管等有无炸裂、鼓包、焦黑痕迹。
- 电阻有无烧焦变色。
- 电容有无鼓顶漏液。
第二步：测量关键电压
- 测量保险丝：用万用表电阻档测量保险丝是否通，如果断路，则按“故障现象1”排查。
- 测量PFC输出电压：通电（此时手不要接触任何元件），测量PFC滤波电容两端的电压。
- 若为300V左右：说明PFC电路未工作。
- 若为380V左右：说明PFC电路正常。
- 测量5V待机电压：测量连接主板的排线上的5V电压。
- 若无5V：检查副电源电路。
- 有5V：说明待机电路正常。
第三步：分区排查
根据第二步测量的结果,锁定故障区域。

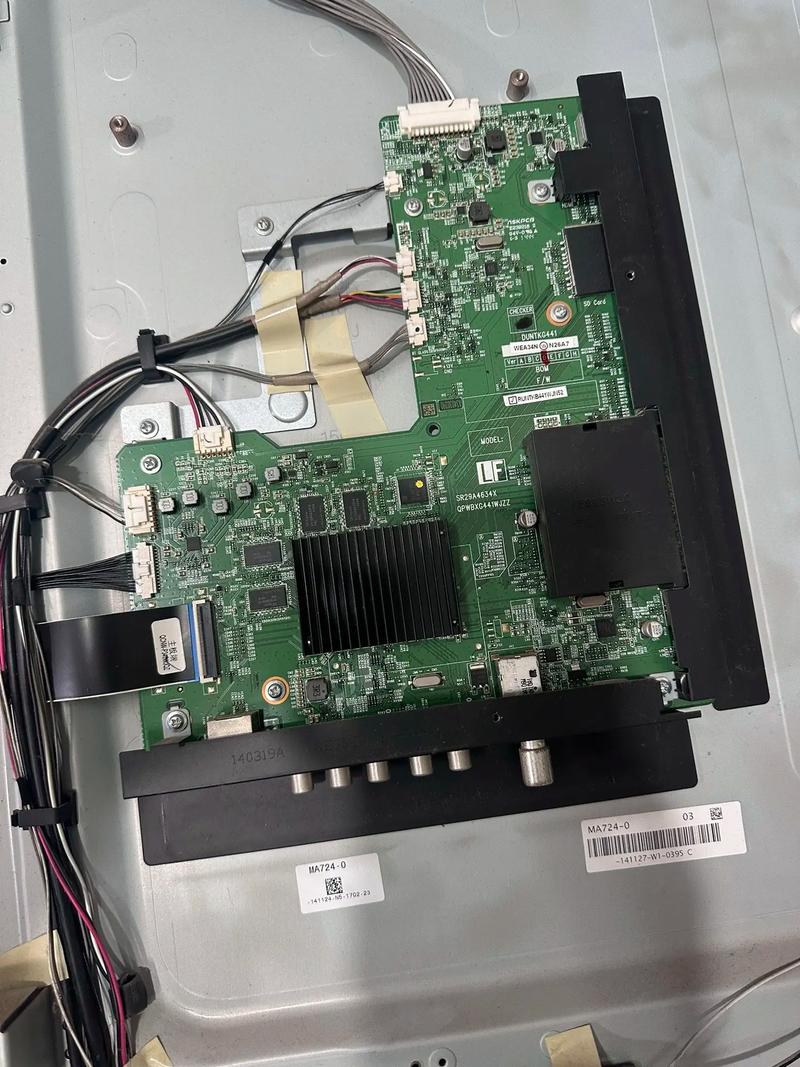

（图片来源网络，侵删）
- PFC电路不工作：
- 检查PFC开关管是否击穿。
- 检查PFC驱动IC的供电（通常由一个高压启动电阻从300V取电）和输出脚是否有驱动波形，若无波形,重点检查IC本身和周边元件。
- 主电源无输出：
- 检查主电源开关管是否击穿。
- 检查主电源PWM IC的VCC供电脚电压是否正常，若无，检查为其供电的启动电阻和稳压电路（如TL431、光耦）。
- 检查次级整流二极管和滤波电容。
- 背光不亮：
- 检查背光驱动IC的供电和使能信号。
- 检查背光MOS管是否击穿。
- 使用假负载法判断驱动电路和灯条的好坏。
重要注意事项
- 安全第一：高压危险！非专业人士强烈建议不要自行维修,可以寻求专业维修人员的帮助。
- 型号确认：不同批次或地区销售的夏普26LX430A，电源板型号可能略有差异,但核心电路设计基本相同。
- 代换原则：如果某个集成芯片（如PFC IC、PWM IC）损坏，最好使用完全相同型号的芯片进行代换，如果找不到，查找其数据手册，确认引脚功能和电气参数完全兼容的芯片进行代换,切勿随意替换。
- 电容问题：电解电容是电源板上最容易老化的元件，如果发现电容鼓包、漏液，即使没有烧毁，也建议一并更换，尤其是PFC和主电源滤波的大电容,这能大大提高维修后的稳定性。
- 维修成本：对于一台26寸的旧电视，如果电源板损坏严重，更换整个电源板（淘宝等平台上有售，价格约100-200元）可能比维修单个故障更经济、更省时。
希望这份详细的指南能帮助你定位和解决夏普26LX430A的电源板故障！
