什么是枕形失真？
我们要理解什么是“枕形失真”。
（图片来源网络，侵删）
在CRT电视中，电子枪发射出的电子束在屏幕上扫描时，由于屏幕的曲面设计和物理特性，在屏幕的四个角会出现向外扩张的现象，导致整个画面看起来像一个“枕形”（中间凹进去，四个角凸出来），为了校正这种自然失真，电视内部设计了一套专门的“枕形校正电路”（通常也叫“东西校正电路”或“E-W Correction”），这个电路会反向产生一个失真，让画面“凸”出来，从而抵消自然失真,最终得到一个标准的矩形画面。

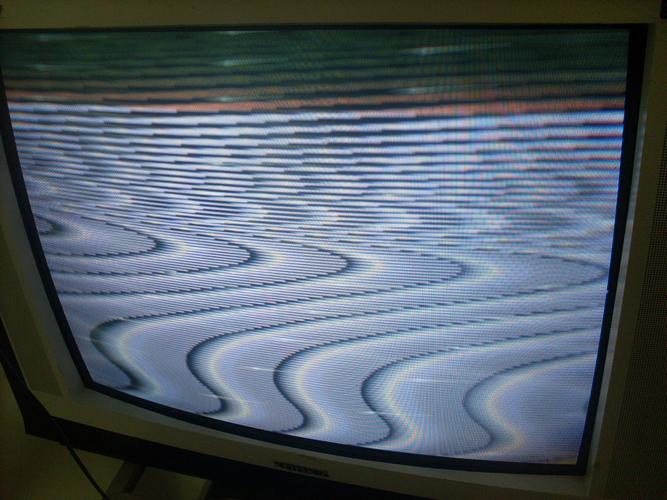

故障现象： 当枕形校正电路出现问题时，校正效果就会失效或异常，导致画面恢复到原始的“枕形”状态，或者出现其他不规则的几何扭曲,具体表现为：
- 标准枕形失真： 画面左右两边向内凹陷，中间向外凸出,像一个枕头。
- 其他失真： 可能伴随画面顶部或底部弯曲、画面倾斜、S形扭曲等。
- 通常失真会随着亮度、对比度的变化而变化。
故障原因分析（针对创维34T68HT）
对于创维34T68HT这样的CRT电视，枕形失真的原因主要集中在以下几个方面,由简到繁排列：
枕形校正电路本身故障（最常见）

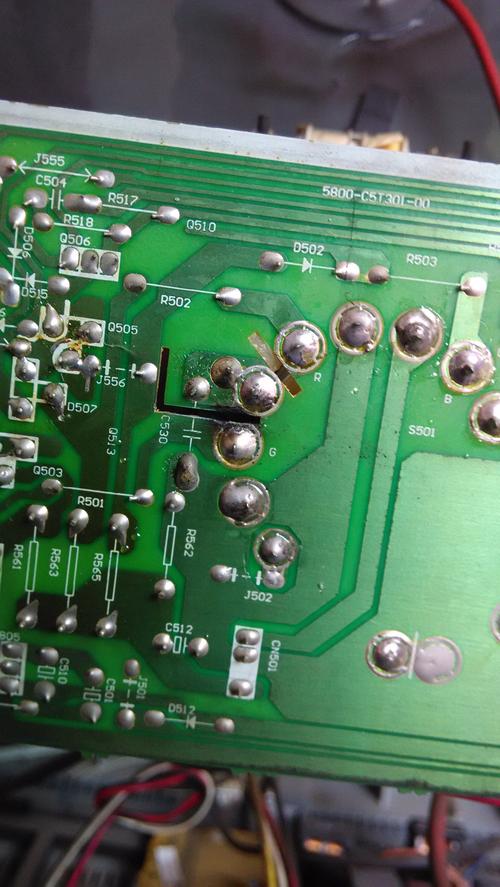

这是枕形失真的直接原因,该电路的核心部件和易损点包括：
（图片来源网络，侵删）
- 枕形校正集成块（IC）： 这是最关键的元件，型号通常是TDA8145、TDA9103、LA7850等，这块IC负责处理和产生枕形校正信号，如果它损坏,将无法输出正确的校正波形。
- 枕形校正变压器（枕形变压器）： 这是一个小型的、带有磁芯的变压器，也叫“枕校变压器”或“东西校正变压器”，它用于将校正信号进行功率放大和耦合，去控制行偏转线圈，这个元件是故障率最高的部件之一，因为工作在高电压、大电流环境下，容易发热、烧毁或内部短路。
- 相关电容： 枕形校正电路中有很多电解电容，用于滤波、耦合和形成特定的波形，这些电容会因老化、干涸、漏电而导致电路工作点偏移，从而引起失真，特别是电源滤波电容和IC周边的耦合电容。
- 相关电阻： 用于限流、分压和设定工作点，电阻可能会因过流而烧断阻值变大,导致电路参数改变。
- 二极管： 用于整流和限位,二极管击穿或开路也会破坏信号通路。
供电或控制信号问题
枕形校正电路不是孤立工作的,它需要正常的工作条件和控制信号。
- 枕形校正供电异常： 枕校电路需要一路稳定的、通常是+25V左右的直流供电（具体电压需参考图纸），如果这个供电电压丢失或过低,枕校IC就无法工作。
- 场频/场同步信号丢失： 枕形校正的波形基准来自于场扫描信号，如果场输出电路工作不正常，没有正确的场频信号送入枕校电路,枕校电路就无法生成正确的校正波形。
- CPU/总线控制问题： 在一些较新的CRT电视中，枕形校正的参数（如枕形大小、线性等）是通过I²C总线由CPU进行数字控制的，如果CPU或总线通信出现问题，也可能导致枕形校正数据异常，引起失真，不过对于34T68HT这种较老的机型，可能更多是模拟控制,但也不能完全排除。
行扫描电路相关故障
枕形校正的最终作用对象是行偏转线圈，如果行扫描电路本身有问题,也可能表现为几何失真。
- 行线性不良： 行线性线圈或相关电容损坏，会导致行扫描电流非线性，本身就会引起图像在水平方向上的拉伸或压缩,可能与枕形失真叠加。
- S校正电容失效： S校正电容用于校正屏幕两侧的延伸性失真，如果它失效，会导致画面两侧严重弯曲,与枕形失真相似。
检修步骤和方法（由简到繁，由外到内）
重要提示： CRT电视内部有高压（数万伏），即使在断电后，显像管阳极上仍会储存大量电荷，非常危险！非专业人士请勿自行拆机维修，强烈建议联系专业维修人员,以下步骤仅为知识科普。
第1步：外部观察与初步判断
- 确认故障现象： 仔细观察失真的具体形状，是标准的枕形，还是其他形状？失真是否均匀？
- 对比功能键： 按动遥控器上的“几何调整”、“枕形校正”等功能键，看画面是否有任何变化，如果完全无反应,说明控制信号可能没送达或枕校电路完全瘫痪。
- 观察机内情况： 打开后盖，观察是否有明显烧黑、炸裂的元件，特别是枕形校正变压器、枕校IC和相关电容。
第2步：测量关键电压
- 测量枕校供电电压： 找到枕形校正电路板（通常在小信号板或行输出板附近），找到通往枕校IC和枕校变压器的+B供电点（通常是+25V左右），测量这个电压是否正常且稳定，如果电压为0或过低，说明供电电路有问题（如保险丝熔断、限流电阻开路）。
- 测量枕校IC供电引脚： 如果供电正常，再测量枕校IC的电源引脚，看是否有电压，如果供电有但IC上没有，可能是供电线路上的元件（如电感、保险电阻）开路。
第3步：动态信号波形观察（专业操作）
这是最有效的判断方法,需要使用示波器。
（图片来源网络，侵删）
- 观察场频信号输入： 测量枕校IC的场信号输入引脚，应该能看到一个标准的场频锯齿波或抛物波，如果没有,说明问题在场输出电路或信号耦合电路。
- 观察枕校输出波形： 测量枕校IC的输出引脚或枕校变压器的初级，应该能看到一个被调制的、幅度较大的抛物波，如果这个波形正常，但校正效果仍差，那么问题很可能出在枕校变压器本身。
- 判断枕校变压器好坏： 枕校变压器是易损件，可以通过测量其初级和次级的直流电阻来判断是否短路（阻值会变得异常小）,也可以用示波器观察其波形是否失真。
第4步：元件级替换（最终手段）
如果通过以上步骤判断出具体元件损坏,就可以进行更换。
- 更换电容： 首先更换枕校IC周边的所有电解电容，特别是电源滤波电容，这是成本最低、最可能有效的尝试。
- 更换枕校变压器： 如果波形异常或变压器本身发烫、短路，直接更换一个新的枕校变压器，这是解决枕形失真的“大招”。
- 更换枕校IC： 如果供电、输入信号都正常，输出波形也异常，且更换变压器无效，那么基本可以确定枕校IC损坏,需要更换。
针对创维34T68HT的特别提示
- 图纸和资料： 作为老型号电视，找到该型号的电路原理图至关重要，图纸会明确标出枕形校正电路的位置、所用IC型号、关键测试点和电压值。
- 易损件备件： 根据维修经验，对于这款电视，最需要准备的备件就是枕形校正变压器和枕校IC（如TDA8145或类似型号）以及一些常用的电解电容。
- 维修难度： CRT电视的维修需要一定的电子基础和经验，特别是对行场扫描电路的理解，如果对电路不熟悉,盲目拆卸很容易造成二次损坏。
创维34T68HT的枕形失真故障，90%以上的可能性是枕形校正电路本身的问题，其中枕形校正变压器和相关电解电容是首要怀疑对象，其次是枕校集成块。
给您的建议：
- 如果您具备一定的电子维修知识和工具,可以按照上述步骤自行排查。
- 如果您是普通用户，最安全、最可靠的方法是联系专业的电视机维修师傅，他们有丰富的经验和备件，能够快速定位并解决问题，避免触电和损坏其他元件的风险,维修这种经典CRT电视的费用通常不会很高。
