TDA4863AJ亮线故障如何排查维修？

这条亮线，通常是水平方向的，我们称之为水平亮线，它的根本原因在于场扫描电路（垂直扫描电路）停止工作，显像管或液晶面板的电子束（或背光模组的扫描驱动信号）只能在水平方向上移动，无法进行垂直方向的扫描,所以所有的像素点都压缩在了一条水平线上。

下面，我将结合TDA4863AJ的特点，为您详细拆解“一条亮线”故障的维修思路、步骤和经验。

故障现象与初步判断

• 现象描述： 屏幕上出现一条或两条（隔行扫描可能出现两条）亮度极高的水平亮线，亮线宽度可能为1-2毫米，屏幕其余部分全黑，可能伴有焦糊味或“吱吱”的尖叫声。
• 初步判断： 100%是场扫描电路故障，问题不出在行扫描、视频信号通道或电源主输出上，因为这些部分正常工作才能让这条亮线“亮”起来。

TDA4863AJ 的角色与电路结构

在维修前,必须清楚TDA4863AJ在整机中的作用：

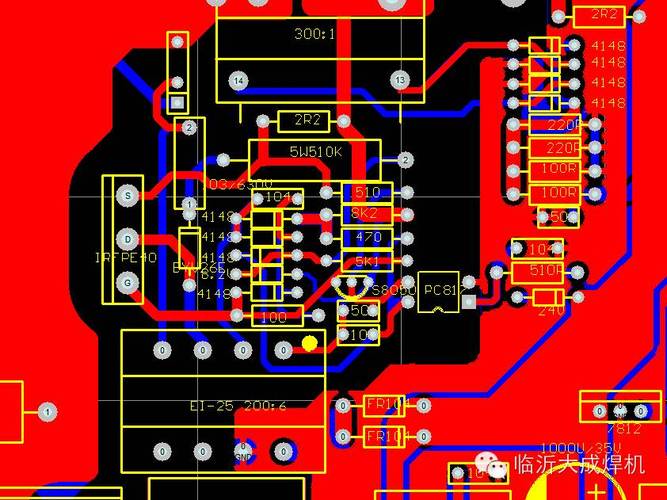

1. 可能性一：作为电源控制器（最常见）

   • 电路： 通常工作在反激式（Flyback） 或正激式开关电源中。
   • 任务： 控制开关管的导通和关断，从而稳定输出直流电压（如+B电压，供给行扫描电路）。
   • 故障关联： 如果TDA4863AJ本身损坏或其外围电路故障，可能导致其保护性停振或输出异常，这会引起整个电源停止工作，导致屏幕全黑，而不是一条亮线，如果屏幕上有亮线，说明电源主输出（如+B）大概率是正常的，TDA4863AJ作为电源坏导致一条亮线的可能性极低。

2. 可能性二：作为场扫描输出集成电路（关键可能性）


   （图片来源网络，侵删）

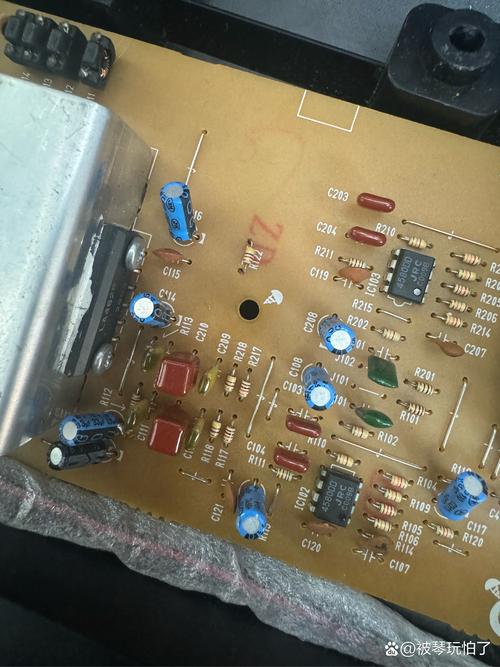

   • 电路： 这是TDA4863AJ一个非常重要的应用,很多老式CRT显示器或电视机的场输出级就使用它。
   • 任务： 接收来自场扫描小信号处理芯片（如LA7840、TDA4863AJ的前级）的场频锯齿波激励信号，进行功率放大，然后输出足够功率的场锯齿波电流，直接驱动场偏转线圈,使电子束完成垂直方向的扫描。
   • 故障关联： 这是导致“一条亮线”故障的最直接、最常见的原因！ 如果TDA4863AJ作为场输出IC损坏，它将无法输出场扫描电流，场偏转线圈中没有电流通过，电子束只能在水平偏转磁场的作用下移动,从而形成一条水平亮线。

当你遇到一条亮线故障，并且查到电路板上使用了TDA4863AJ作为场输出IC时，你的排查重点就应该立刻锁定在这块芯片及其外围电路上。

“一条亮线”故障维修流程（针对TDA4863AJ场输出电路）

请遵循“先安全，后测量；先供电，后信号；先易后难”的原则。

第一步：安全准备与初步观察

1. 断电： 拔掉电源线。
2. 放电： 对于开关电源，找到大容量的主滤波电容（通常是400V以上），用大功率电阻（如1kΩ/5W）进行放电,防止触电。
3. 观察：
   • 外观： 仔细检查TDA4863AJ芯片本身是否有烧焦、裂痕、鼓包的迹象。
   • PCB板： 检查芯片周围的PCB板是否有发黑、烧蚀的痕迹，这通常意味着有大电流流过,存在短路。
   • 电阻电容： 检查TDA4863AJ外围的电阻，特别是限流电阻、保险电阻，是否有烧断变色的现象，电容是否有鼓包、漏液。

第二步：关键电压测量（通电状态下）

这是最核心的步骤，需要万用表。注意安全！

1. 测量供电脚（VCC）：


   （图片来源网络，侵删）

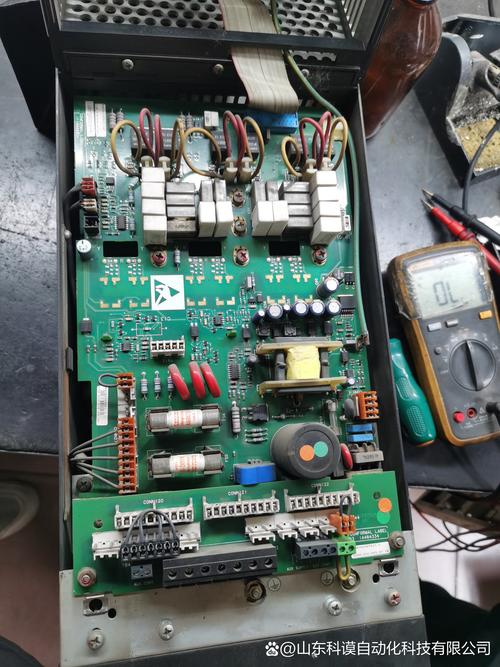

   • 查阅TDA4863AJ的数据手册，找到其供电引脚（通常是Pin 5 或 Pin 11，具体需查手册确认）。
   • 这个电压通常由一个专门的场输出泵电源（如+45V）或经过稳压后的电压提供。
   • 测量结果判断：
     • 电压为0V或严重偏低： 故障在供电电路，往前排查供电的限流电阻、滤波电容是否开路短路，以及产生这个电压的电路（如自举升压电路）。
     • 电压正常： 供电没问题,进入下一步。

2. 测量自举升压电路（Bootstrapping Circuit）：

   • 这是场输出IC的关键电路，用于在输出信号的负半周提升IC内部的供电电压,以获得足够的动态范围。
   • 关键引脚： 通常有一个自举电容连接在VCC脚和一个输出脚（OUT） 之间。
   • 测量方法：
     • 测量自举电容两端的电压，正常工作时，一端是VCC电压，另一端（OUT脚）的电压在静态时约为VCC/2,但在动态扫描时会高于VCC。
     • 如果VCC正常，但自举电容另一端电压很低或等于VCC,说明自举电路未工作。
   • 故障点： 自举电容失效、开路，或者为自举电路供电的二极管开路,这是导致场输出不工作的常见原因。

3. 测量输出脚（OUT）：

   • 此脚连接到场偏转线圈。
   • 静态测量： 正常时，该脚直流电压约为VCC/2（中点电压），如果此电压为0V或VCC，说明芯片内部输出级可能已损坏（短路）。
   • 动态观察（需示波器）： 如果有示波器，可以观察此处是否有场频锯齿波，如果没有，说明芯片没有工作，如果有波形但幅度很小,可能是芯片增益不足或激励信号有问题。

第三步：关键元件排查

如果电压测量发现异常，或者电压正常但故障依旧,就需要拆下元件进行检测。

1. TDA4863AJ 芯片本身：

   • 检测方法：
     • 在线测阻值： 断电后，测量芯片各引脚对地（或对VCC）的电阻值，与正常主板或图纸上的值进行对比，如果阻值相差巨大（如某对地电阻为0Ω）,则芯片可能已击穿短路。
     • 代换法（最直接有效）： 如果以上所有检查都找不到原因，或者怀疑芯片性能不良（软故障），直接更换一块新的TDA4863AJ是最高效的验证方法,这是维修这类IC的常用手段。

2. 外围关键元件：

   • 自举电容： 这是最容易失效的元件之一，用万用表电容档或电容表测量其容量是否正常,有无漏电。
   • 场偏转线圈： 断开与TDA4863AJ输出脚的连接，测量其直流电阻，如果阻值为0Ω或无穷大，说明偏转线圈内部短路或开路，这会直接导致场输出IC因过流而保护或损坏,更换偏转线圈即可。
   • S 校正电容/线性电容： 这些电容如果漏电或失效，也可能影响场输出电路的正常工作，虽然不如偏转线圈故障常见,但也不能忽视。
   • 耦合/反馈电阻： 检查连接在输入/输出脚之间的电阻是否变值或开路。

总结与维修经验

1. 思维定式： 看到TDA4863AJ，不要只想到电源，首先要确定它在电路中的角色，对于“一条亮线”故障，优先考虑其作为场输出IC的可能性。
2. 供电是生命线： 任何芯片要工作，首先得有正常的供电，VCC脚和自举升压电路是检查的重中之重,很多故障都源于供电中断或自举失效。
