步步高老VCD不读碟咋修？

第一部分：故障原因分析

“不读碟”通常表现为两种情况：

1. 碟片不转：托盘进出正常，但放入碟片后，主轴电机完全不转动,激光头也无任何动作。
2. 碟片空转：碟片能转动，但激光头无聚焦、寻迹动作，或者有动作但读不出数据，几秒后停机并显示“NO DISC”。

这两种情况的故障点有所不同,但排查思路是相通的。

第二部分：安全第一！准备工作

在动手之前，请务必做好以下准备,确保人身和机器安全：

1. 断开电源：维修前务必拔掉电源插头。
2. 准备工具：
   • 一套精密螺丝刀（十字、一字）。
   • 镊子。
   • 万用表（必备，用于测量电压和电阻）。
   • 小刷子、皮老虎（吹气球）或吸尘器（用于清洁）。
   • 酒精（浓度95%以上）和棉签（用于清洁激光头和光路）。
   • 一张好的、无划痕的测试碟片。
3. 拍照记录：在拆卸螺丝、拔插排线时，用手机拍下照片,方便后续复原。
4. 防静电：触摸一下金属水管或暖气片，释放身体静电,避免静电损坏精密的激光头和主板芯片。

第三部分：由简到繁，逐步排查维修

请严格按照以下步骤操作,不要跳步。

外部检查与“傻瓜式”操作

1. 检查碟片：
   • 碟片是否放反了？（VCD面朝上）
   • 碟片是否严重划伤、污损、变形或碟片标签层起泡？更换一张确认无误的测试碟片。
2. 清洁激光头（最常见、最有效的解决方法）：
   • 这是导致不读碟的首要原因！ 老式VCD使用激光二极管和物镜,灰尘和污垢会严重影响其发射和接收激光的能力。
   • 方法：打开机器上盖（通常只需拧下几颗螺丝），找到激光头组件，用棉签蘸取少量酒精，轻轻擦拭激光头的物镜（最前面那个小玻璃球）。切勿用力擦拭或使用硬物触碰！ 擦拭后,用皮老虎吹干。
   • 效果：如果只是脏了，清洁后90%的机器可以恢复正常。

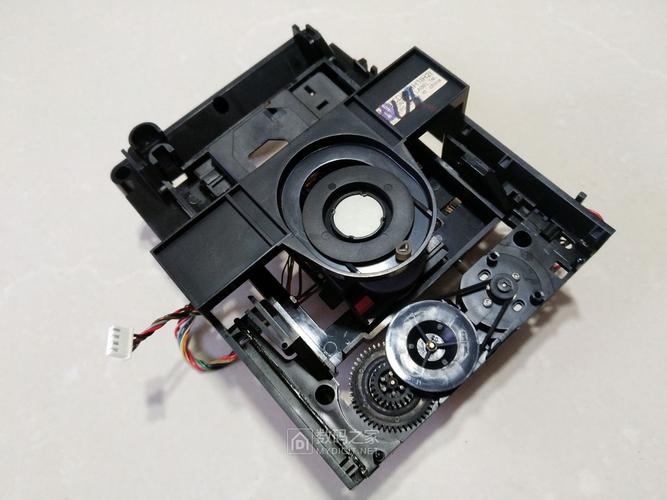

机械部分检查

如果清洁无效,问题可能出在机械传动部分。

1. 检查托盘进出：
   • 托盘进出是否顺畅？有无卡顿或异响？
   • 检查托盘下的齿轮、皮带是否老化、打滑或脱落，老式VCD的皮带是橡胶件，用久了会变硬、失去弹性，导致无法传递动力,可以更换同规格的皮带。

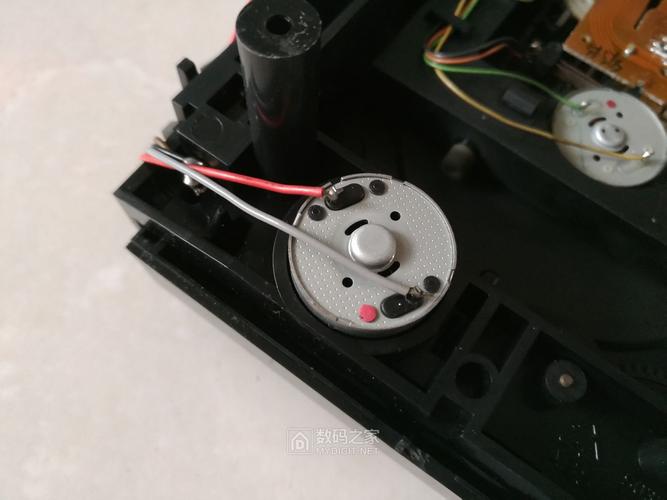

2. 检查主轴电机（针对“碟片不转”故障）：
   • 手动测试：在断电情况下，用手轻轻转动主轴电机（就是碟片放上去的那个金属转盘），看是否顺畅，有无卡死，如果卡死，可能是电机轴承缺油或损坏,需要更换电机或清洗加油。
   • 上电测试：装好碟片，通电观察，当激光头移动到碟片位置时，听一下主轴电机附近是否有“嗡嗡”声但没有转动,这通常是电机缺相或驱动电路问题。
   • 测量电压：用万用表直流电压档，测量主轴电机焊点在启动瞬间是否有电压（通常是5V或12V），如果有电压但电机不转，很可能是电机本身损坏，如果没电压,问题在主板驱动电路。

电路板与激光头组件检查

这是最核心的部分,需要一定的电子基础。

1. 检查供电：
   • 找到给激光头组件和主轴电机供电的排线或插座，确保插头插紧,没有松动或氧化。
   • 用万用表测量激光头组件的供电端子（通常是+5V）对地电压是否正常，如果不正常,检查电源板到主板的供电线路。
2. 检查激光头组件（针对“碟片空转”故障）：
   • 观察激光发射：在较暗的环境下，打开VCD电源，不放入碟片，观察激光头物镜，应该能看到一个暗红色的光点（注意：不要直视，更不要用眼睛看，安全第一！），如果完全看不到光点,可能是激光二极管老化或损坏。
   • 检查聚焦和循迹动作：放入碟片，观察激光头，它应该会先向内或向外移动，然后物镜会上下轻微聚焦搜索（可以听到“咔哒”声），之后开始循迹摆动，如果这些动作都没有，或者只有光点没有动作，说明激光头的聚焦线圈、循迹线圈或其驱动电路有问题。
   • 测量激光头排线：激光头通过一条扁平排线连接到主板，检查排线是否插好，有无折断，可以尝试拔下后重新插紧，排线内部很细，容易断,用万用表通断档可以测量。
3. 检查主板上的驱动芯片：
   • 激光头的聚焦、循迹和主轴电机驱动通常由主板上的1-2块专用驱动芯片负责，常见的有 TA8410AK、TA8427K、BA6209 等（具体型号需查看主板上的丝印）。
   • 外观检查：观察这些驱动芯片是否有发黑、鼓包、开裂的迹象。
   • 测量电压：测量驱动芯片的供电脚和输入/输出脚电压是否与图纸或正常机器上的电压一致（这需要维修经验或查找资料）。
   • 测量电阻：断电后，测量芯片对地电阻,有无短路或阻值异常。
   • 更换芯片：如果怀疑芯片损坏，并且有焊接能力，可以尝试更换同型号的芯片，这是VCD维修中最常见的“芯片级”维修。

第四部分：总结与常见故障点速查

第五部分：如果以上都无效怎么办？

1. 寻求专业帮助：如果自己没有万用表或焊接工具，或者不敢动手，可以找本地的家电维修师傅，对于老式VCD，师傅通常有丰富的经验,可能很快就能找到问题。
2. 考虑成本：老式VCD的市场价值很低，如果维修费用（如更换激光头或主板）超过一台二手播放机的价格，建议直接更换，现在二手的蓝光播放机或带USB接口的播放机价格也不贵,功能更强大。

希望这份详细的指南能帮助你解决问题！维修过程也是一个学习的过程,祝你成功！
