长虹CHD29166行不同步故障原因何在？

故障现象分析

“行不同步”通常表现为以下几种情况：

1. 图像倾斜、扭曲：屏幕上的图像会像波浪一样倾斜或扭曲,无法稳定下来。
2. 图像分成多个部分或左右分裂：屏幕上的图像被水平地分成两半或几部分,并且会左右滚动。
3. 完全无法成像：屏幕上只有一条或几条亮线，或者只有水平亮带,没有正常的图像。

这些现象的根本原因是电视机接收到的视频信号（或内部产生的信号）的行同步脉冲，无法被行振荡电路准确识别和锁定,导致行扫描电路的频率和相位与信号源不匹配。

故障原因与维修思路（由简到繁）

维修此类故障，应遵循“先电源，后行场；先供电，后信号；先易后难”的原则。

第一步：安全检查与初步观察

1. 安全第一：CRT电视后部有高压，即使断电后，显像管阳极上仍存有大量电荷，维修前务必对显像管高压嘴进行放电，可以使用带绝缘手柄的螺丝刀，一端接地,另一端靠近高压帽金属部分进行放电。
2. 观察外观：检查保险管是否发黑、炸裂，如果保险管损坏，切勿直接更换，必须先查明短路原因,否则会再次烧毁。
3. 听声音：开机时仔细听，如果能听到正常的“滋滋”声（行变压器工作声），说明行扫描电路基本在工作，如果没有任何声音，或者听到“嗞嗞”的短路声,问题可能更严重。

第二步：检查关键供电电压

行不同步，首先要保证行扫描电路的“粮食”——供电电压是正常的。

1. +B电压（主电压）：这是行输出级的工作电压，通常在+115V到+145V之间（具体看图纸），测量+B电压是否正常且稳定，如果电压严重偏低或为0,说明问题在电源电路或行负载过重。
2. 12V 或 24V 低压：小信号处理芯片（如TB1238、TDA9370等）和CPU的供电电压，如果这些电压不正常,会导致同步信号处理或控制电路工作异常。

第三步：重点检查同步信号处理电路

这是“行不同步”故障的核心区域，同步信号通常由小信号处理芯片（也称“超级芯片”）或独立的同步分离电路处理后,送给行振荡电路。

1. 找到核心芯片：查阅长虹CHD29166的电路图，找到主控芯片（例如常见的TMPA8873、TDA9370等型号）,这个芯片是图像和扫描信号处理的大脑。
2. 测量同步信号输入/输出引脚：
   • 同步分离引脚：在芯片 datasheet 中找到同步分离相关的引脚（可能标有SYNC、SYNC IN/OUT等），用示波器测量该引脚,看是否有同步脉冲信号输入和输出。
   • 行振荡/同步控制引脚：找到行振荡电路的引脚（可能标有H OSC、H DRIVE、H HOLD、H AFC等）,这个引脚的波形和电压是关键。
3. 重点 suspect 元器件：
   • 同步分离电容：在视频信号进入同步分离电路之前，通常会有一个或几个耦合电容，这些电容失效（如漏电、容量减小）会导致同步信号丢失或畸变，常见容值为1uF、2uF、10uF等电解电容。
   • AFC（自动频率控制）电路：这是保证行同步稳定的核心电路，由积分滤波网络（通常是电阻和电容构成）和AFC比较器组成，如果这个网络中的电容漏电或失效，会导致AFC环路失控，行频无法锁定。
     • 重点检查对象：连接到AFC引脚的电解电容，这些电容工作在高频、高压下，是故障高发区，用万用表电阻档或电容档进行测量,看是否漏电或容量严重不足。
   • 行振荡定时电容：控制行振荡频率的电容，如果这个电容失效，行频会偏离正常范围,导致无法同步。

第四步：检查行振荡及驱动电路

如果同步信号处理正常，但行不同步,也可能是行振荡本身的问题。

1. 测量行振荡引脚电压：用万用表测量主控芯片行振荡引脚的直流电压，如果电压异常偏高或偏低，可能是引脚外接的电阻、电容损坏,或者芯片本身损坏。
2. 检查行推动电路：从主控芯片输出的行激励信号，经过行推动管（一个中功率三极管）放大后，去驱动行输出管。
   • 检查行推动管是否击穿短路。
   • 检查行推动变压器（FBT）初级线圈是否开路。
   • 检查行推动管基极和集电极的偏置电阻是否变值。

第五步：检查行输出级（较少导致不同步，但需排除）

行输出级主要故障是导致无光栅、烧保险等，但如果其负载过重，也可能引起+B电压下降,间接影响同步。

1. 行输出管：测量是否击穿短路，如果c-e极短路，会直接导致+B电压下降。
2. 行逆程电容：如果逆程电容失效或容量减小，会导致行逆程脉冲过高，可能损坏行输出管,引起工作异常。
3. 行偏转线圈：如果偏转线圈局部短路,也会导致行负载加重。

第六步：检查软件/总线系统（可能性较小，但需考虑）

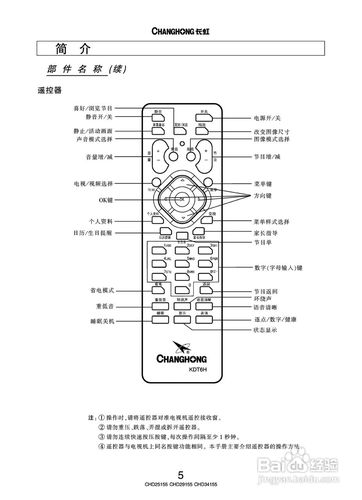

对于较新的带CPU的电视，如果总线数据（特别是与行场相关的数据）错乱，也可能导致同步异常，这种情况通常表现为图像异常，并可能伴随菜单功能错乱，可以通过进入总线维修模式（需要特定按键组合和密码），尝试恢复出厂设置或重新调整相关项目（如行频、场频、相位等）。

CHD29166 机型常见故障点参考

虽然具体电路图可能因批次略有不同，但长虹CHD系列电视有很强的共性，对于CHD29166，以下元器件是“行不同步”故障的高发嫌疑人：

1. AFC滤波电容：在主控芯片（如TMPA8873）的AFC引脚附近，通常有几只贴片或插件电解电容（如1uF/50V、7uF/50V），这些电容最容易因漏电而导致行不同步。这是首要检查对象！
2. 同步分离耦合电容：在视频解码或同步分离路径上的电解电容，如10uF/16V等。
3. 行振荡定时电容：控制行振荡频率的电容。
4. 电源滤波电容：虽然电源问题更多导致无光栅，但+B电压的轻微波动也会影响同步，大容量的电源滤波电容（如220uF/400V）性能下降时,可能导致电压不稳。
5. 主控芯片（TMPA8873等）本身：如果外围元器件都检查过没问题,最后可以考虑是否芯片内部损坏。

维修流程总结

1. 安全放电,确保操作安全。
2. 目测检查保险管、外观。
3. 测量+B电压和低压供电,判断电源和负载基本状况。
4. 聚焦同步信号路径：用示波器或万用表，从视频输入端开始，沿着信号流程，检查到主控芯片的同步分离和AFC引脚,看信号是否正常。
5. 替换法排查：重点怀疑AFC滤波电容、同步分离电容、行振荡定时电容等，用优质同规格新电容进行替换，这是最有效、最常用的方法。
6. 检查行推动和行输出：排除因负载过重引起的电压异常。
7. 最终判断：如果所有外围元器件都确认无误，那么很可能是主控芯片内部损坏,需要更换。

重要提示

• 工具：维修CRT电视，最好配备示波器，它能让你直观地看到脉冲波形，事半功倍，如果没有示波器，高质量的万用表（特别是带电容和二极管档的）是必备的。
• 备件：准备好常用的电解电容、三极管等易损件。
• 图纸：尽量找到该机型的电路
