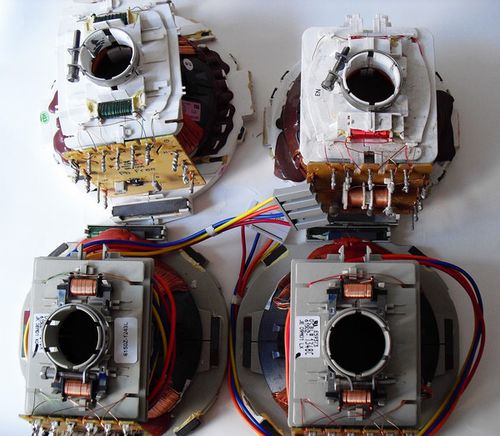

什么是偏转线圈？它有什么作用？
首先要理解它的作用,才能判断它是否故障。
（图片来源网络，侵删）
- 作用：偏转线圈套在显像管的“脖子”上，由两组线圈（行偏转线圈和场偏转线圈）组成，它通过产生一个变化的磁场，来控制电子枪发射出的电子束，使其在屏幕上进行从左到右、从上到下的高速扫描，从而形成完整的图像。
- 简单比喻：你可以把它想象成电子束的“方向盘”和“油门”，它负责指挥电子束“走”出正确的路径。
如果这个“方向盘”出了问题，电子束的扫描路径就会出错，导致屏幕上出现各种异常现象。
偏转线圈故障的典型症状
当海信TC2111H的偏转线圈出现故障时,通常会有以下几种典型表现：
图像几何失真（最常见）
这是偏转线圈故障最直接、最明显的特征。
- 枕形失真：图像的左右两边向内凹陷，中间凸出，像一个枕头，这通常是行偏转线圈局部短路或参数变化引起的。
- 桶形失真：图像的上下两边向内凹陷，中间凸出，像一个桶，这通常是场偏转线圈有问题。
- 梯形失真：图像的一边长，另一边短，像一个梯子。
- 图像倾斜：整个画面不是水平的，而是歪向一侧。
- 图像中心偏移：图像没有在屏幕正中央，而是偏向某个角落。
图像不稳定、抖动或闪烁
- 图像边缘扭曲：画面的边缘（尤其是四角）在轻微地扭动或波浪状变形。
- 图像滚动：图像上下不停地滚动，无法稳定下来，这很可能是场偏转线圈或其相关电路（如场扫描IC）故障。
- 图像水平一条亮线：这是一个非常严重且典型的故障，如果图像变成一条水平亮线，并且很亮，通常是场偏转线圈完全开路或场输出电路完全无输出，导致电子束只在水平方向扫描，无法垂直移动。
色彩和光栅异常
- 光栅幅度异常：图像变得过大，超出屏幕边界，或者变得过小，集中在屏幕中间。
- 色彩局部失聚：图像的彩色部分和黑白部分不重合，比如在图像的某个区域出现彩色镶边或色斑，这可能是偏转线圈的位置发生了松动或移位。
故障原因分析
偏转线圈故障的原因主要有以下几点：
（图片来源网络，侵删）
- 线圈短路或断路：由于长时间工作发热、受潮或制造上的微小瑕疵，线圈的漆包线绝缘层可能老化破损，导致匝间短路，或者，线圈引脚因振动、腐蚀而断裂，造成开路。
- 磁芯松动或移位：偏转线圈内部有用于调整磁场分布的磁芯，如果这些磁芯因震动而松动，会导致磁场分布不均，从而引起图像几何失真。
- 外部引线损坏：连接偏转线圈和主板电路板的排线或引线，可能会因为弯折、挤压或老化而接触不良或断裂。
- 焊点虚焊：偏转线圈与电路板连接的焊点可能因为长时间工作热胀冷缩而出现虚焊，导致接触不良。
故障诊断与检修方法
⚠️ 重要安全提示：CRT电视机内部有高压（阳极电压可达上万伏），即使断电后，显像管上的高压电容也会储存大量电荷，非常危险！非专业人员请勿自行拆机检修，以免发生触电危险！
如果您是专业维修人员,可以按照以下步骤进行检修：
外观检查
- 拆开电视机后盖,小心地拔下偏转线圈的连接插头。
- 仔细观察偏转线圈本身,看是否有烧焦、发黑、开裂的痕迹。
- 检查连接线是否有破损或断裂。
测量线圈电阻
- 使用万用表的电阻档（R×1档或R×10档）。
- 分别测量行偏转线圈和场偏转线圈的直流电阻值。
- 正常情况：行偏转线圈阻值通常很小，在1欧姆左右；场偏转线圈阻值稍大，在几欧姆到十几欧姆之间（具体数值需参考图纸或同型号对比）。
- 故障判断：
- 如果测得阻值为无穷大（∞），说明线圈内部断路。
- 如果测得阻值远小于正常值,说明线圈内部存在匝间短路。
检查线圈对地绝缘
- 将万用表调至电阻档（高阻值档如R×10k）。
- 一支表笔接偏转线圈的一个引脚,另一支表笔接电视机的金属地线（如显像管锥体上的接地螺丝）。
- 正阻值应为无穷大,如果阻值很小或为零，说明线圈对机壳短路。
检查磁芯位置
- 轻轻晃动偏转线圈,看它是否能在显像管“脖子”上松动，如果很松，说明固定胶或卡扣已经失效。
- 观察线圈的整体位置是否歪斜,可以通过观察图像失真的情况，反向推断磁芯可能需要调整的方向（但调整需要专业工具和经验，不建议新手尝试）。
解决方案
- 重新插拔和清洁：如果只是引脚接触不良，可以拔下插头，用酒精清洁插头和插座，然后重新插紧，有时可以解决问题。
- 更换偏转线圈：这是最彻底、最常用的方法，一旦确认线圈内部短路或断路，就必须更换，更换时，最好选用原厂或质量可靠的代用型号，并确保安装牢固，连接正确。
- 调整磁芯：如果只是轻微的几何失真，且线圈没有损坏，可以使用消磁线圈和橡皮榔头进行微调，先用消磁线圈对整个屏幕消磁，然后用橡皮榔头轻轻敲击偏转线圈外壳，同时观察图像变化，直到失真消失，这个过程需要耐心和技巧。
- 修复焊点：如果只是焊点虚焊，重新焊接即可。
对于海信TC2111H这台老电视,当出现图像几何失真（如枕形、桶形）、图像滚动、水平一条亮线等症状时，偏转线圈故障是首要怀疑对象。
检修的核心是测量电阻和检查外观，由于CRT电视带电危险，强烈建议将维修工作交给有经验的专业人员来完成，对于这样一台有年代感的机器，更换一个全新的偏转线圈，通常就能让它“满血复活”。
