创维32L16SW主板故障怎么修？

免责声明

• 安全第一： 电视内部存在高压，即使断电后，大电容中仍可能储存有致命电荷，非专业人员请勿随意操作,以免发生触电危险或损坏设备。
• 风险自负： 以下内容为技术指导和知识分享，维修操作需要一定的电子知识和动手能力，如果您不熟悉,强烈建议联系专业维修人员或直接联系售后。

第一步：故障现象与初步判断

在动手之前，首先要准确描述电视的故障现象,这能极大地缩小故障范围。

常见故障现象及初步判断：

第二步：准备工作与工具

1. 安全防护： 绝缘手套、护目镜。
2. 基本工具：
   • 螺丝刀套装： 电视多使用十字和内六角螺丝。
   • 防静电手环： 防止静电损坏主板上的精密芯片。
   • 万用表： 必备工具，用于测量电压、电阻、通断。
   • 电烙铁： 用于拆卸和焊接元器件。
   • 吸锡器/吸锡线： 用于拆卸元器件。
   • 热风枪： 用于拆卸芯片等贴片元件。
   • 放大镜/显微镜： 检查电路板上的微小裂纹或虚焊。
   • 酒精、棉签、小刷子： 用于清洁电路板。
   • 备用零件： 如同型号的保险丝、电源IC、晶振等。

第三步：主板常见故障点与维修详解

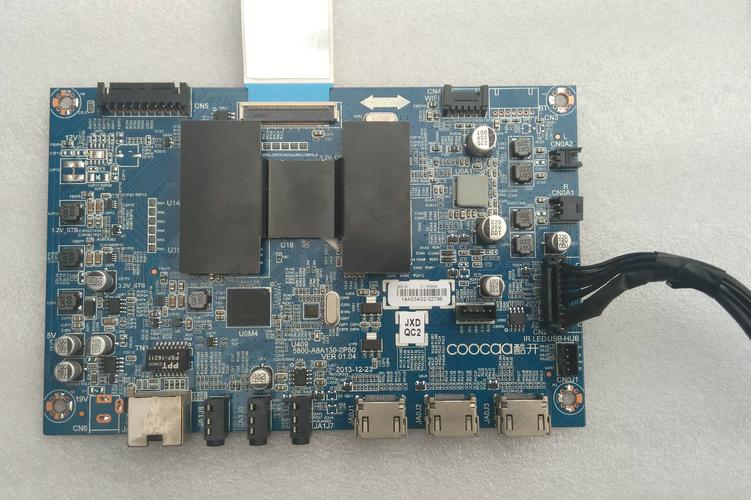

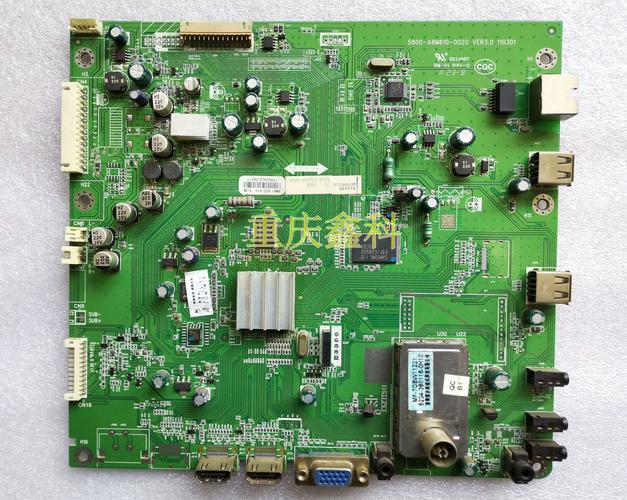

创维 32L16SW 的主板（通常称为“主板”或“信号板”）是核心控制单元,故障率相对较高。

故障点一：电源部分（5V、12V、24V等供电异常）

• 现象： 完全不通电、指示灯亮但无法开机（待机正常，无法进入开机状态）。
• 维修思路：
  1. 测量输入电压： 用万用表测量电源板送来的主供电（通常是12V或24V）是否正常到达主板。
  2. 检查保险丝： 主板上通常会有小型的保险丝（如F1, F2），检查是否熔断,熔断说明后续电路有严重短路。
  3. 检查电源IC（PWM控制器）： 如果保险丝熔断，需要重点检查电源IC及其周边的MOS管、二极管、电容是否击穿短路，可以用万用表的二极管档或电阻档测量对地电阻,阻值异常低的点即为短路区域。
  4. 检查三端稳压器（如7805, 1117等）： 这些芯片负责产生5V等低压，如果损坏，会导致CPU无法工作，测量其输入、输出电压是否正常。
  5. 检查主供电的滤波电容： 电容鼓包、漏液会导致供电不稳,引发各种疑难杂症。

故障点二：CPU及复位电路

• 现象： 指示灯亮，但无任何反应，像“死机”一样。
• 维修思路：
  1. 测量核心供电： CPU需要多种电压（如3.3V, 1.8V, 1.2V等）,逐一测量是否正常。
  2. 检查复位电路： CPU开机瞬间需要一个复位信号，检查复位相关的电阻、电容、或复位IC是否正常。
  3. 检查晶振： CPU工作时钟由晶振提供，用万用表测量晶振两脚的电压（通常在1.5V-2.5V之间），或用示波器观察是否有波形，如果电压异常或无波形,可能是晶振损坏或负载电路问题。
  4. 检查I2C总线： CPU通过I2C总线与存储器、屏驱动等芯片通信，如果总线（SDA, SCL）被上拉电阻拉死或被短路，CPU也会无法工作，测量SDA和SCL线的电压是否在正常范围内（通常在3.3V-3.8V之间）。

故障点三：存储器（Flash/EEPROM）

• 现象： 开机后屏幕显示“无信号”、“LOGO”后黑屏、或进入工厂模式。
• 维修思路：
  1. 存储器虚焊： 这是非常常见的问题，由于电视频繁开关机，存储器芯片可能会虚焊，可以用热风枪对存储器芯片进行重新焊接（注意温度控制，避免损坏芯片和周边元件）。
  2. 存储器损坏： 芯片本身可能因电压波动或静电而损坏,需要更换同型号的存储器。
  3. 数据丢失： 如果更换了存储器，需要用编程器写入原厂的程序数据。注意： 不同批次、不同区域的主板程序数据可能不同,混用会导致无法开机。

故障点四：信号输入与处理部分

• 现象： 有图像无声音、图像闪烁、无信号。
• 维修思路：
  1. 检查高频头/ tuner： 如果是无信号，可能是高频头或其供电、I2C通信问题。
  2. 检查AV/VGA/HDMI接口： 检查接口焊点是否虚焊，用酒精清洗接口，如果某个接口特定功能失效,可能是该接口芯片损坏。
  3. 检查视频解码芯片： 如果图像异常，可能是视频处理芯片或其供电、晶振问题。

故障点五：LVDS输出部分

• 现象： 花屏、竖线、横线、图像缺色、无图像。
• 维修思路：
  1. 检查排线： 拔下主板到屏驱动板的LVDS排线，检查是否有折损、氧化，重新插拔一次,确保插紧。
  2. 测量LVDS电压： LVDS接口需要特定的供电电压（如3.3V）,测量是否正常。
  3. 检查排线插座： 排线插座虚焊会导致接触不良，引发花屏，可以用放大镜检查焊点,必要时进行补焊。
  4. 检查主板上LVDS发送芯片： 如果以上都正常,可能是LVDS发送芯片损坏。

第四步：维修流程总结

1. 安全断电： 拔掉电源线，等待几分钟,让电容放电。
2. 开壳观察： 小心拆下后盖，观察主板有无明显烧毁、鼓包、虚焊的元件。
3. 测量关键点电压： 根据故障现象，首先测量电源输入、CPU核心供电、复位、晶振等关键点电压。
4. 缩小故障范围： 根据电压测量结果,判断故障是在哪个供电支路或功能模块。
5. 针对性检测：
   • 短路： 找出短路点,更换损坏元件。
   • 虚焊/开路： 进行补焊或飞线。
   • 芯片损坏： 更换同型号芯片。
6. 测试： 修复后，不要立即装回外壳，先通电测试,确保功能正常。
7. 组装复原： 确认一切正常后,装回外壳。

第五步：配件与资料获取

• 配件购买： 可以在淘宝、京东等电商平台搜索“创维 32L16SW 主板”、“创维 32L16SW 电源板”等关键词购买全新或二手配件,购买时最好提供电视的完整型号和主板上的型号标签。
• 图纸与程序：
  • 图纸： 主板图纸（原理图、点位图）是维修的“地图”，非常关键,可以在一些维修论坛或淘宝上购买。
  • 程序： 如果需要更换存储器，需要获取原厂程序数据,这通常需要专业的维修渠道或资源。

维修创维32L16SW主板，需要从现象入手，结合电路原理，利用万用表等工具进行逐步排查，耐心和细心是成功的关键，如果遇到无法解决的难题，及时寻求专业帮助是最好的选择。
