康佳LED50M5580AF电源板故障怎么办？

电源板基本结构和工作原理

要修好它,首先要了解它的工作流程，这块电源板主要分为以下几个部分：

1. PFC（功率因数校正）电路：

   • 作用：将整流后的市电（约300V）提升到稳定的380V-400V高压，为主电源和背光供电。
   • 关键元件：PFC开关管（如K2645）、PFC电感、PFC驱动芯片（如NCP1397/NCP1607）、PFC输出滤波电容（通常是两个450V470uF的电容并联）。

2. 主电源（+24V/12V）：

   • 作用：将PFC输出的高压（约380V）转换为电视主板和T-CON板所需的低压直流电，主要是+24V和+12V。
   • 关键元件：主电源开关管（如K2645/K2645A）、主电源变压器、主电源驱动芯片（如NCP1397/NCP1607）、+24V和+12V的整流二极管和滤波电容。

3. 待机电源（+5VSB）：

   • 作用：即使在电视“关机”状态下，也始终输出一个+5V的电压，为电视主板上的CPU和待机电路供电，实现遥控开机功能。
   • 关键元件：待机开关管、待机变压器、待机驱动芯片（如VIPer12A/22A）、+5V整流二极管和滤波电容。

4. 保护电路：


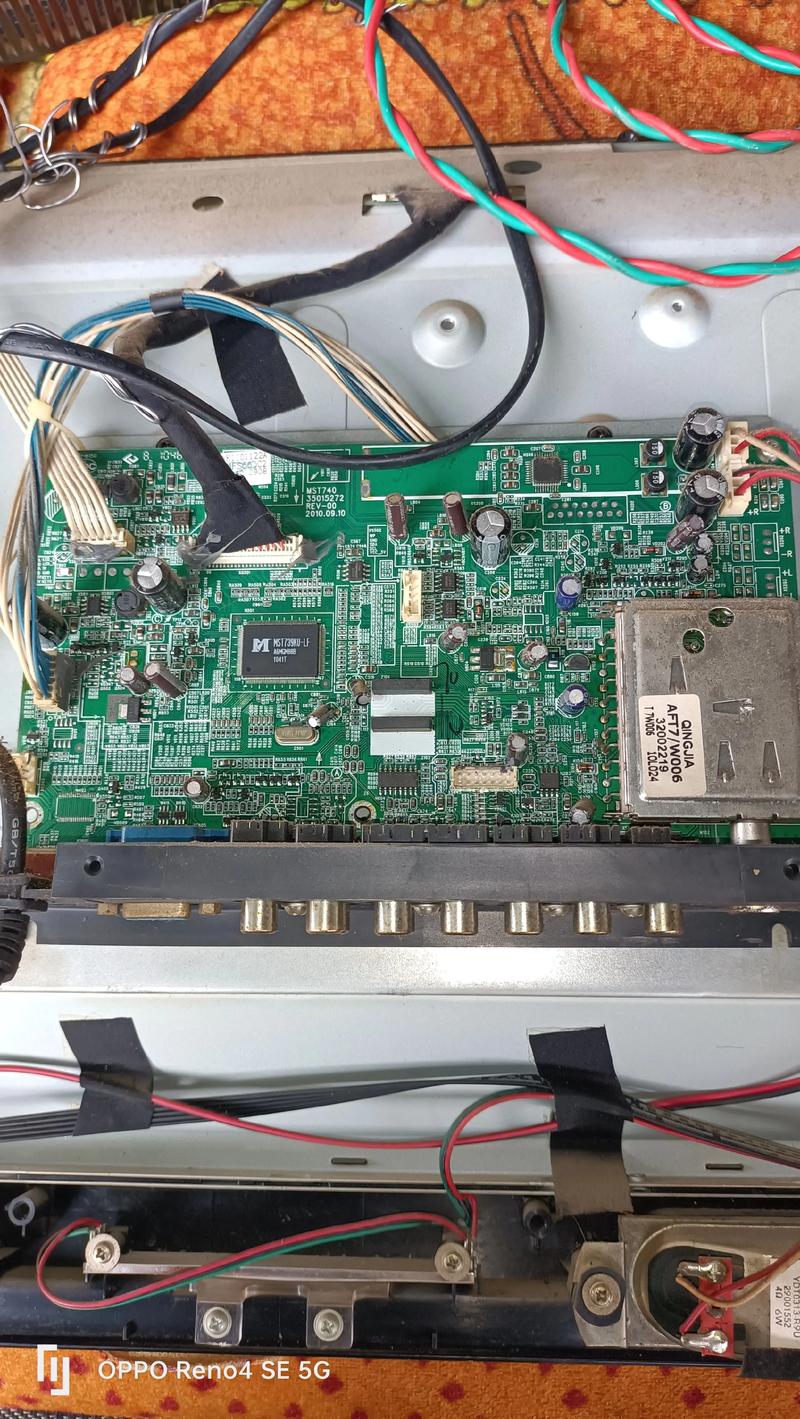

   （图片来源网络，侵删）
   • 作用：监测各路电压和电流，当发生过压、过流、短路等异常时，关闭电源输出，保护整机。
   • 常见保护方式：通过光耦（如PC817）将故障信号反馈给驱动芯片，使其停止工作。

常见故障现象与检修思路

根据不同的故障现象,我们可以大致判断故障区域。

现象1：完全无反应，指示灯不亮

这是最典型的故障,说明电源板待机电路或市电输入电路有问题。

• 检修思路：
  1. 安全第一！ 务必断开电源，并给电源板上的大电容（特别是PFC和主电源的滤波电容）充分放电！
  2. 测量保险管：拔下电源板，用万用表电阻档测量保险管（F101）是否熔断。
     • 保险管完好：故障通常在待机电路，重点检查待机开关管、待机变压器初级、+5V整流二极管（通常是肖特基二极管，如SB560）和+5V滤波电容是否击穿短路。
     • 保险管熔断：说明后级有严重短路，不要急于换上新保险！
       • 测量PFC大电容：测量两个450V滤波电容是否击穿短路，这是最常见的短路点。
       • 测量PFC开关管和主电源开关管：用二极管档测量D-S极是否击穿短路，这两个开关管是故障高发区。
       • 测量整流桥：检查输入的整流桥是否击穿。
       • 测量待机开关管：有时也会击穿导致保险熔断。

现象2：指示灯亮，但屏幕不亮，无背光

这表明待机电源正常（能提供+5V），但主电源（+24V/12V）或背光驱动电路有问题。

• 检修思路：
  1. 测量主电源输出：用万用表直流电压档测量电源板上的+24V和+12V输出端子。
     • 电压为0V：说明主电源未工作，原因可能是：
       • PFC电路未工作,导致主电源没有输入电压（应在380V左右）。
       • 主电源驱动芯片或其外围电路故障。
       • 主电源开关管击穿。
       • 保护电路动作（过压、过流保护）。
     • 电压偏低或抖动：通常是负载过重或保护电路启动，可以尝试断开+24V的负载（即拔下连接到主板和背光板的排线），再测电压，如果电压恢复正常，说明是主板或背光板有短路故障，如果电压仍然不正常，则故障在电源板本身。
  2. 测量PFC输出电压：正常工作时，PFC输出电压应在380V-400V之间，如果此电压为300V（市电整流后未经PFC升压），说明PFC电路未工作。
  3. 检查驱动芯片：PFC和主电源通常共用一个驱动芯片（如NCP1397），检查其供电脚（VCC）和使能脚（ENABLE）电压是否正常，VCC电压通常由一个辅助绕组通过一个二极管和电容提供，如果这个供电电路出问题，芯片就会停止工作。

现象3：指示灯亮，屏幕亮一下就黑，或闪烁后黑屏

这通常是保护电路启动的典型特征。

• 检修思路：
  1. 判断是哪种保护：
     • 过压保护：可能是+24V或+12V电压过高，这通常是稳压取样电路（如光耦、431精密稳压管）故障导致。
     • 过流/短路保护：可能是主电源开关管击穿、变压器短路、或负载（主板/背光板）短路。
  2. 断开法：这是判断是电源板问题还是负载问题的关键方法。
     • 断开+24V负载：拔下连接到主板和背光板的排线，只留下电源板自身，如果此时不再保护，能正常输出+24V电压，说明是主板或背光板的问题。
     • 断开PFC负载：如果PFC电压不正常，可以尝试断开PFC对主电源的供电，但这比较危险，不推荐新手操作。
  3. 检查取样电路：重点检查+24V和+12V的电压反馈电路，通常由一个光耦（如PC817）和一个431（TL431）构成，测量431的R、K、A极电压是否正常，光耦的1、2脚和3、4脚是否导通。

维修实战步骤（以“无反应，保险熔断”为例）

1. 安全准备：断开电源，将电源板从电视上拆下，放在绝缘的工作台上，用大功率电阻（如5W 10Ω）或螺丝刀的金属部分，短接PFC滤波电容（CXXX）的两个引脚，释放残留电荷。
2. 目测检查：仔细观察电源板，看是否有明显烧焦、鼓包的元件，特别是电容、电阻和开关管。
3. 测量保险管：确认保险管F101已熔断。
4. 静态电阻测量：
   • 用万用表二极管档测量PFC开关管和主电源开关管的D-S极，如果蜂鸣器响或显示接近0，说明已击穿，需要更换。
   • 测量两个450V滤波电容,如果短路，也需要更换。
   • 测量+5V整流二极管，如果短路，更换。
5. 更换故障元件：将确认击穿的开关管、电容、二极管等元件更换掉，注意更换开关管时，要检查其G极（栅极）电阻是否正常。
6. 假负载测试（关键步骤）：
   • 不要直接上电！ 为了防止再次损坏，需要进行假负载测试。
   • 找一个大功率水泥电阻（如50W 10Ω/20Ω）或一个大功率灯泡（如汽车灯泡），接到电源板的+24V输出端和地之间。
   • 将待机5V电压（通常来自一个小的排线或插头）连接到主电源的使能/PS-ON端，这个信号是开启主电源的关键，通常来自主板，如果找不到，可以尝试短接光耦的1、2脚或找到驱动芯片的使能脚，人为拉高电平使其工作。
   • 注意安全！ 用隔离变压器或通过调压器缓慢升高输入电压，观察电压和电流变化。
