Dell RAID卡电池如何更换与维护？

这是一个非常重要且常见的服务器硬件问题,我将从以下几个方面为您全面解答：

1. 它是什么？有什么用？
2. 没有电池会发生什么？（最关键的警告）
3. 如何查看电池状态？
4. 如何更换电池？
5. 缓存”和“后备”电池的说明
6. 常见问题解答

它是什么？有什么用？

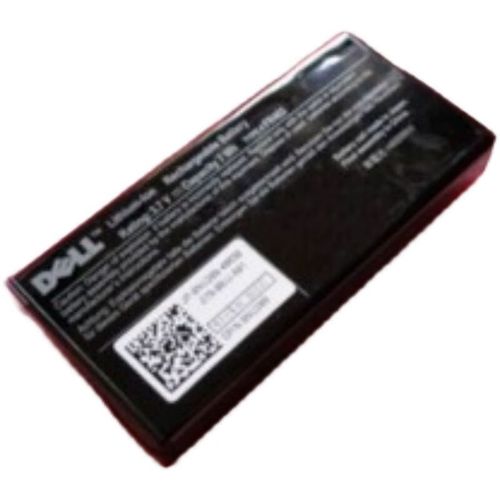

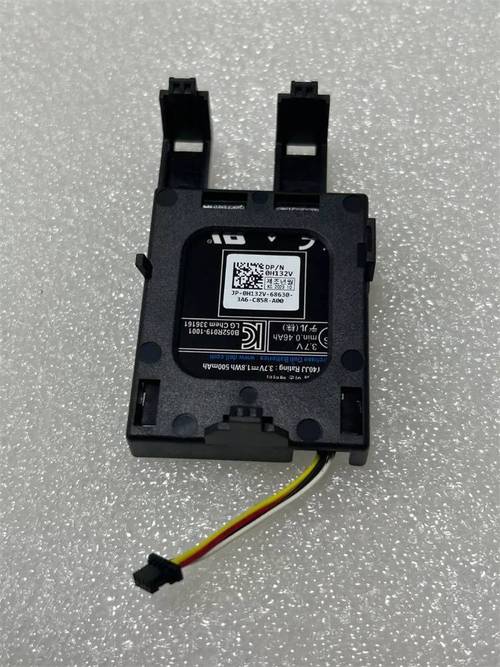

Dell RAID卡上的电池，通常被称为BBU (Backup Battery Unit) 或 FLXC (Flash Cache Module)，是一块安装在RAID卡上的小型可充电电池。

核心作用：保护RAID卡上的写缓存。

• 写缓存：为了提升性能，RAID卡会配置一块高速内存作为“写缓存”，当服务器需要写入数据时（保存一个文件），数据会先飞速写入这块缓存，然后RAID卡会立即告诉操作系统“写入完成”，之后，RAID卡再慢慢地将缓存中的数据真正写入到硬盘上。
• 电池的作用：如果在这个过程中突然发生断电，缓存中那些尚未写入硬盘的数据就会丢失，这块电池的作用就是在断电的瞬间，为缓存供电，确保这些“正在写入”的数据能够被安全地保存到RAID卡的闪存中，从而保证数据不丢失，实现掉电保护功能。

简单比喻：

• 写缓存 就像一个高速的“中转站”。
• 电池 就像一个“备用小油箱”，确保在中转站断电时，货物（数据）能被安全转移到长期仓库（闪存）里，而不是丢失在半路。

没有电池会发生什么？（最关键的警告）

如果您的RAID卡电池故障或被移除,并且您在RAID卡管理界面中没有禁用写缓存，那么您的服务器将面临极高的数据丢失风险。

具体表现如下：

• 性能急剧下降：为了防止数据丢失，RAID卡会强制采用“Write-Through (写通)”模式，在这种模式下，数据必须先被真实写入硬盘，操作系统才会收到“写入完成”的信号，这绕过了高速缓存，导致所有磁盘写入操作变得非常缓慢，严重影响服务器整体性能。
• 数据安全风险：如果此时发生意外断电，所有正在写入但尚未同步到硬盘的数据将永久丢失，这对于数据库、虚拟化平台等关键应用来说是致命的。

最佳实践是： 当电池故障时，您应该立即进入RAID卡的配置界面（如Ctrl+R），将写缓存策略从“Write Back”修改为“Write Through”，以确保数据安全，尽管性能会下降，然后尽快更换电池。

如何查看电池状态？

您可以通过以下几种方式查看RAID卡电池的健康状态：

使用Dell OpenManage Server Administrator (OMSA)

这是最常用、最全面的方法。

1. 在服务器操作系统中安装并运行Dell OpenManage Server Administrator。
2. 登录OMSA控制台。
3. 在左侧导航栏中,找到 Storage -> RAID。
4. 点击您的RAID卡（PERC H730 Mini）。
5. 在右侧的 Controller Information 或 Physical View 部分，您会看到电池/缓存模块的状态。
   • 状态为 "Ok" 或 "Optimal"：电池健康。
   • 状态为 "Reconditioning"：电池正在进行校准，这是正常过程，可能需要几小时。
   • 状态为 "Degraded" 或 "Needs Replacement"：电池性能下降，需要更换。
   • 状态为 "Failed"：电池已完全失效，必须立即更换。

开机自检时查看

在服务器启动过程中,按 Ctrl+R 进入RAID卡的配置界面。

• 在主界面,选择您的RAID卡，然后按 F2 或 Enter 进入详细信息。
• 在子菜单中,找到 Physical Drives 或类似选项，有时这里会显示物理组件（包括电池）的状态。
• 或者,在主界面直接查看RAID卡信息，部分型号会直接提示电池状态。

通过iDRAC/iKVM查看

如果您服务器的iDRAC（集成戴尔远程访问控制器）功能已启用并配置了IP地址，您可以通过Web浏览器登录iDRAC控制台。

1. 登录iDRAC。
2. 导航到 System -> Hardware -> Storage。
3. 在这里可以查看到RAID卡及其组件的详细健康报告,包括电池状态。

如何更换电池？

更换RAID卡电池是一个相对简单的操作,但请务必遵循正确的步骤，以防数据丢失。

操作步骤：

1. 准备工作：

   • 购买正确的替换电池,请务必从Dell官方渠道或授权经销商处购买，确保型号兼容。
   • 准备一个大小合适的十字螺丝刀。
   • 重要：在操作前，请确认您已购买并准备好新的电池。

2. 备份数据：

   • 这是最重要的一步！ 虽然更换过程本身不涉及数据操作，但任何硬件操作都存在风险，请务必备份服务器上所有重要数据。

3. 通知用户：

   通知用户服务器将进行短暂维护,可能会有短暂的服务中断。

4. 进入安全状态：

   • 强烈建议：将服务器正常关机，而不是重启，这样可以确保所有缓存数据都已安全写入硬盘。
   • 如果无法关机,请确保在更换前，RAID卡的写缓存已设置为 Write Through 模式（通过OMSA或Ctrl+R界面），以防止断电导致的数据丢失。

5. 物理更换：

   • 打开服务器机箱。
   • 找到RAID卡,并定位到电池/缓存模块，它通常是一块带有一个小插头和固定卡的绿色或黑色电路板。
   • 先断开电池与RAID卡的连接线缆。
   • 松开固定卡的卡扣或拧下螺丝,取下旧的BBU/FLXC模块。
   • 将新的BBU/FLXC模块对准插槽，插入并固定好。
   • 重新连接连接线缆。

6. 启动和验证：

   • 关闭机箱,启动服务器。
   • 服务器启动后,进入OMSA或iDRAC界面。
   • 观察电池状态,它会显示 "Reconditioning" 或 "Initializing"，这个过程可能需要几个小时，请耐心等待，完成后，状态会变为 "Optimal"。
   • 如果一切正常,您可以将RAID卡的写缓存策略从 "Write Through" 改回 "Write Back"，以恢复性能。

缓存”和“后备”电池的说明

近年来,Dell和一些其他厂商开始推广使用 FLXC (Flash Cache Module)，它取代了传统的BBU。

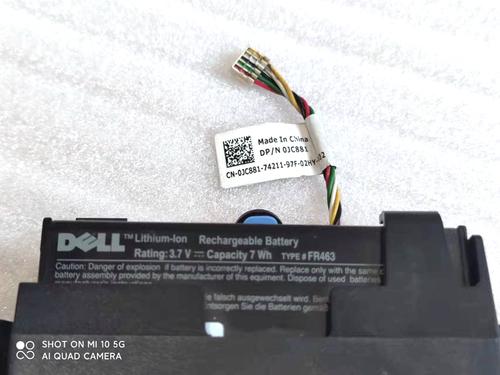

• 传统BBU (Backup Battery Unit)：使用可充电锂电池来为DRAM缓存供电，直到数据写入到板载的闪存中。
• FLXC (Flash Cache Module)：它本身没有电池，它是一块带有大容量闪存的模块，当断电时，它会利用RAID卡上的大容量电容（足以支持几秒钟）将DRAM缓存中的数据快速转移到自己的闪存中，电容耗尽后，FLXC会利用主板上的纽扣电池来维持自身闪存中的数据，直到电力恢复。

对于用户来说：

• 无需更换电池：FLXC模块没有需要定期更换的化学电池，理论上更可靠，寿命更长。
• 状态监控：在OMSA中，您监控的是FLXC模块的健康状态，而不是电池状态，如果它报告失败，则需要更换整个FLXC模块。
• 兼容性：并非所有RAID卡都支持FLXC，购买前请确认您的RAID卡型号。

常见问题解答

Q: 电池能用多久？需要定期更换吗？ A: BBU的寿命通常为3-5年，但这不是绝对的，实际寿命受环境温度、充放电次数等因素影响，建议通过OMSA定期监控其状态，而不是按时间盲目更换。

Q: 我可以继续使用服务器吗？电池状态是 "Degraded"。 A: 可以，但有风险。 性能会因Write-Through模式而下降，最佳做法是立即更换电池，如果暂时无法更换，请务必确保缓存策略已设置为Write-Through，并尽快安排更换。

Q: 更换电池会丢失数据吗？ A: 不会。 只要您在更换前已将写缓存设置为Write-Through模式，或者服务器已正常关机，数据就是安全的，更换过程本身不涉及硬盘操作。

Q: 为什么我的新电池状态一直是 "Reconditioning"？ A: 这是正常现象，新电池需要充电和校准，这个过程可能需要几个小时甚至更长时间，请耐心等待，不要中断服务器。

希望这份详细的指南能帮助您全面了解Dell RAID卡电池的相关知识！
