安全第一!维修前的重要提示
- 断电操作:在进行任何内部检查前,务必拔掉电源线。
- 放电:电视内部的大容量滤波电容(电源部分)在断电后仍可能存有高压,必须使用大功率电阻(如1K/5W)进行放电,防止电击损坏元件或伤人。
- 使用隔离变压器:为了人身安全,强烈建议使用隔离变压器为待修电视供电,这样可以将市电的零线与火线隔离,避免因电路板漏电导致触电。
- 专业工具:准备万用表(必备)、示波器(更佳)、电烙铁、吸锡器、热风枪等工具。
- 图纸资料:如果能找到该型号的电路原理图和维修手册,将事半功倍。
故障分类与详细分析
完全不开机(电源指示灯不亮)
这是最常见的故障现象,通常问题出在电源板。

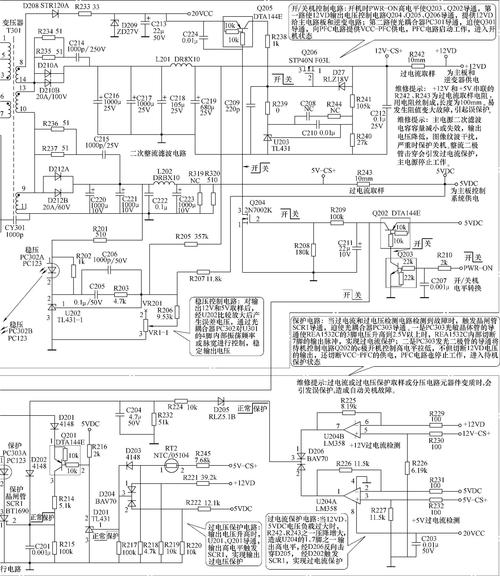

(图片来源网络,侵删)
故障现象:通电后,按遥控器或面板按键均无反应,电源指示灯不亮。
可能故障点及排查思路:
-
保险丝熔断
- 原因:电路存在严重短路,如交流输入部分、PFC(功率因数校正)电路、主开关电源电路中的大功率元件击穿。
- 排查方法:
- 目测保险丝是否发黑、熔断。
- 若保险丝熔断,切勿直接更换,必须先排查短路点。
- 用万用表二极管档或电阻档测量交流输入端的两个整流二极管(通常为四个二极管组成的整流桥)是否击穿短路。
- 测量PFC电路中的大功率开关管(如STP8NK80Z)是否击穿(D-S极间电阻为零或很小)。
- 测量主开关电源的开关管(如MOSFET)是否击穿。
- 检查这些大功率管周边的电阻、电容是否有异常。
-
保险丝完好,但电源板无输出

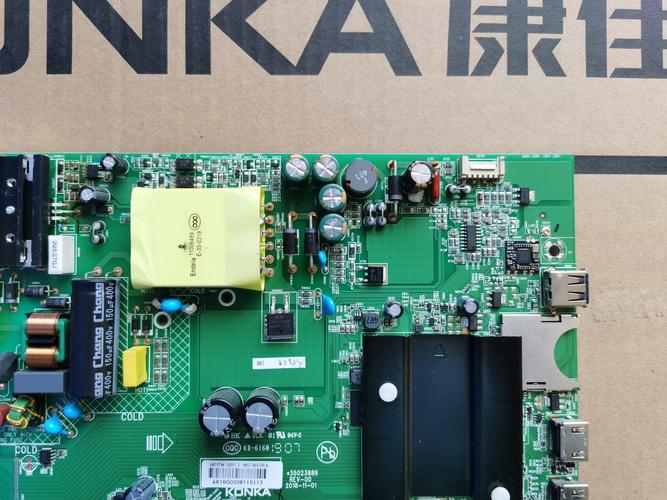

(图片来源网络,侵删)- 原因:启动电路故障、反馈电路故障、保护电路动作、副电源电路故障。
- 排查方法:
- 测量副电源:电源板上通常有一个副电源(或称待机电源),负责为CPU和控制电路供电,测量其输出电压(如+5VSB或+3.3VSB)是否正常,若无输出,重点检查副电源的开关管、变压器、稳压IC(如TL431)及其光耦。
- 测量主电源PFC电压:正常工作时,PFC电路会将电压提升到约+380V,若此电压为+300V(未经PFC处理的直流电压),说明PFC电路未工作,检查PFC驱动IC(如NCP1397或类似型号)、PFC开关管、升压电感等。
- 检查启动电路:主电源的启动电路通常由一个高压电阻(如几MΩ)从+380V取电,为PWM控制IC(如LD7552B, OZ9938等)提供启动电压,测量该电阻是否开路,PWM IC的VCC脚是否有启动电压。
- 检查反馈电路:电源输出电压通过光耦和稳压IC(如TL431)反馈给PWM IC,以调节输出电压,如果反馈环路断开,电源会因过压而保护或无法启动,检查光耦、TL431及其周边电阻。
- 检查保护电路:过压、过流、过热保护电路动作也会导致电源无输出,可以通过“假负载法”断开负载(如断开对主板和背光板的供电),逐一测量各组输出电压是否恢复正常来判断是电源自身问题还是负载问题。
指示灯亮,但无法开机(或指示灯闪烁后关机)
这表明电源板的副电源工作正常,问题可能出在电源板的主电源、主板(CPU控制电路)或保护电路。
故障现象:电源指示灯亮(常亮或闪烁),按遥控器或面板键无反应,屏幕不亮。
可能故障点及排查思路:
-
主板CPU控制电路故障
- 原因:CPU未接收到开机指令,或自身工作条件不满足。
- 排查方法:
- 测量电源管理芯片:主板通常有一个电源管理IC(如RT8205, AAT1270等),负责将+5V或+12V转换为CPU、内存等所需的各种低压(如+3.3V, +1.8V, +2.5V),测量这些电压是否正常。
- 检查晶振和复位电路:CPU工作需要稳定的时钟信号和复位信号,测量晶振是否起振(用示波器看波形),复位电压是否正常。
- 检查I2C总线:CPU通过I2C总线(SDA, SCL)与电源板、屏驱动板等通信,如果总线电压异常或被拉死,CPU也无法正常工作,测量SDA和SCL线的电压,正常时应在3V-4V之间轻微摆动。
- 检查开机键信号:测量开机键到CPU的信号线,按下开机键时是否有电压跳变。
-
电源板主电源未启动
- 原因:主板发出了开机指令(PS-ON信号由高电平变为低电平),但电源板的主电源未响应。
- 排查方法:
- 测量PS-ON信号:在主板插座上找到PS-ON(或称ON/OFF, PWR-ON)脚,正常开机时应为低电平(接近0V),若为高电平(如+5V),说明主板未发出开机指令。
- 测量电源板主电源输出:当主板发出开机指令后,测量电源板各组主电源输出(如+24V, +12V, +5V)是否正常出现,若无输出,则是电源板的主电源驱动电路故障。
-
保护电路动作
- 原因:负载短路或电源自身故障导致保护。
- 排查方法:
- 指示灯闪烁:通常是电源板或主板检测到故障后,尝试启动又保护,导致指示灯闪烁。
- 断开负载法:将电源板与主板、背光板的连接器断开,然后通电测量电源板各组输出电压是否正常且稳定。
- 若断开后电压恢复正常,说明是负载短路,逐一接上负载(先接主板,再接背光板),接上哪一路后电压又降为0或保护,就说明故障在哪一路。
- 若断开后电压依然不正常或保护,说明是电源板自身故障。
有图像,但无声音或声音异常
问题通常出在主板音频处理电路或伴音功放板。
可能故障点及排查思路:
-
音频信号路径
- 排查方法:用万用表或示波器从音量控制IC的静音脚开始,沿着音频信号路径(如AV输入、TV音频、HDMI音频解码后)逐级测量,看信号在哪里中断。
- 检查静音控制:很多CPU通过一个控制脚来控制功放静音,检查该脚电压是否为静音状态(通常是高电平)。
-
伴音功放板故障
- 原因:功放IC损坏、供电异常、静音电路故障。
- 排查方法:
- 测量功放IC供电:检查功放IC的供电电压(如+24V或+12V)是否正常。
- 测量功放IC输入/输出信号:用示波器测量音频输入端是否有信号,输出端是否有放大后的信号,若无输出,可能是功放IC损坏。
- 检查功放IC周边元件:如退耦电容、反馈电阻等。
有声音,但无光或光暗、花屏
问题通常出在背光电路或屏驱动板(T-CON板)。
故障现象:屏幕一片漆黑或光线很暗,但声音正常,用手电筒斜照屏幕能看到非常暗的图像。
可能故障点及排查思路:
-
背光电路故障(最常见)
- 原因:背光板(逆变器)供电、驱动、灯管故障。
- 排查方法:
- 测量背光板供电:检查背光板输入的+24V或+12V电压是否正常。
- 测量背光板输出:背光板上有多个高压输出插座,每个插座对应一组灯管,开机时,用万用表交流档或示波器小心测量这些插座上是否有高压脉冲输出(注意安全!)。
- 点亮测试:如果无输出,可能是背光板上的升压变压器、驱动IC(如OZ960, OZ9938等)、MOSFET管损坏,可以逐一排查。
- 灯管故障:如果背光板有输出,但屏幕局部不亮或发红,则是灯管老化或损坏,需要更换灯条。
-
屏驱动板(T-CON板)故障
- 原因:T-CON板负责控制液晶分子的偏转,驱动图像显示。
- 排查方法:
- 花屏、图像错乱:通常是T-CON板上的主控IC、缓存(RAM)、晶振或其供电电路故障。
- 检查T-CON板供电:测量T-CON板的工作电压(如+3.3V, +2.5V, +1.2V)是否正常。
- 检查LVDS线:检查连接主板和T-CON板的LVDS排线是否松动、氧化或损坏,可以尝试重新插拔或更换排线。
总结与建议
对于康佳LC37GS80C这类老电视,电源板和背光板是故障高发区。
- 不开机:优先查保险丝和电源板。
- 有声音无光:优先查背光板供电和输出。
- 图像异常:优先查T-CON板和LVDS排线。
由于维修需要专业的电子知识和工具,如果您不具备这些条件,最稳妥的办法是:
- 联系专业维修人员。
- 考虑整体更换故障板,电源板或背光板损坏,可以在网上找到同型号的替换板,成本相对较低且更换简单。
- 评估维修价值,对于老旧电视,如果屏幕本身没有损坏,维修主板或电源板通常是值得的,但如果同时涉及多个部件损坏,可能需要权衡维修成本。
希望这份详细的故障分析能对您有所帮助!
