PFC不工作会导致哪些故障现象？

PFC不工作的核心问题是：整流桥后级的直流高压无法建立，或者建立的电压异常偏低且不稳定。

这个核心问题会导致以下几类典型的故障现象：

最直接的现象：完全无法开机

这是最常见、最严重的情况。

• 原因分析：
  • 现代开关电源（尤其是300W以上）的PFC电路是后级DC-DC变换电路（如LLC谐振、半桥/全桥）的“前置动力源”，PFC电路的作用是将整流后的脉动直流电，转换成一个稳定、高且直流（通常为+380V左右）的母线电压。
  • 如果PFC不工作,这个+380V的稳定高压就无法建立，后级的DC-DC变换芯片（如NCP1397、L6599等）会检测到母线电压过低或没有，从而拒绝启动，以防止工作在异常状态导致损坏。
  • 整个电源因此处于“保护性待机”或完全无反应状态。
• 用户感受：
  • 按下电源开关后,电脑/设备没有任何反应，指示灯不亮，风扇不转。
  • 测量电源的+12V、+5V、+3.3V等所有输出端，电压均为0V。

特定负载下的“带不动”现象

如果PFC电路没有完全失效,而是处于“亚健康”状态（例如输出电压严重不足，比如只有100-200V），或者电源设计上允许在PFC失效时以较低电压工作（这在劣质电源中可能发生），就会出现以下现象：

• 原因分析：
  • PFC输出的母线电压过低,导致后级DC-DC变换电路的占空比变得极大，接近极限。
  • 电源在轻负载时尚能勉强维持输出电压，但一旦负载增加（如CPU/GPU满载、插上多个硬盘），电源就无法提供足够的功率。
• 用户感受：
  • 电脑可以开机,但一运行大型游戏、进行视频渲染等高负载任务时，就突然断电关机或自动重启。
  • 插入U盘、移动硬盘等外设时，系统可能识别失败或设备无法工作。

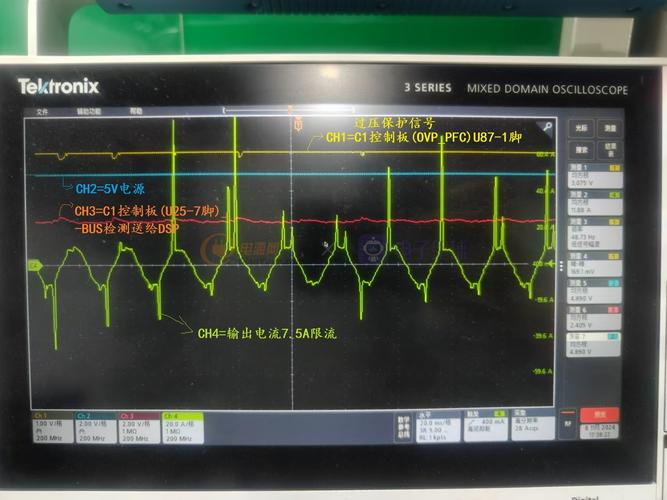

电源或相关硬件损坏

这是最危险的现象,可能由PFC失效引发。

• 原因分析：
  • 过流冲击：PFC失效后，后级电路可能会尝试从整流桥后的电容直接取电，导致输入电流异常增大，可能烧毁整流桥、PFC开关管（如MOSFET）、保险丝等元器件。
  • 电压不稳：PFC输出的电压可能忽高忽低，波动剧烈，这种不稳定的电压会传递给后级，损坏DC-DC变换电路中的功率器件（如次级MOSFET、同步整流管）或输出滤波电容。
  • 热设计失衡：PFC电路的散热设计是为满载工作准备的，如果PFC部分不工作，热量集中在后级；如果PFC部分在错误状态下工作（如振荡），局部可能会过热，导致元件烧毁。
• 用户感受：
  • 电源内部发出“啪”的爆裂声或焦糊味。
  • 更换电源后,主板、显卡等其他硬件也相继损坏。

效率低下、严重发热

这是一个相对隐蔽的现象,主要出现在劣质电源中。

• 原因分析：
  • PFC电路的主要作用之一是提高功率因数，减少无功功率，从而提高电源的整体效率。
  • 如果PFC电路被省略或失效,电源的功率因数会变得非常低（通常只有0.5-0.6，而带PFC的电源通常能达到0.95以上）。
  • 为了输出标称功率,电网需要输入更大的电流，这部分多余的能量会以热能的形式被消耗掉。
• 用户感受：
  • 电源箱体异常发烫，即使在低负载下也是如此。
  • 电费账单可能比预期要高（对于大功率设备影响明显）。
  • 电源风扇狂转，噪音巨大。

总结表格

维修提示

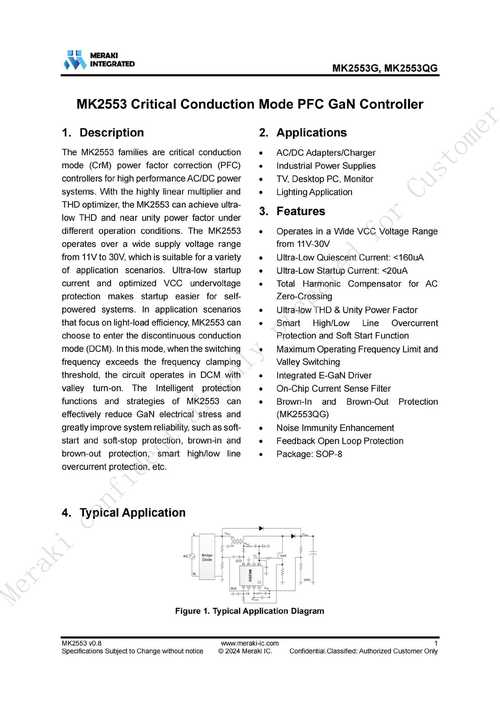

在维修时,如果怀疑PFC电路不工作，应首先测量PFC输出端的大电容（通常是两个470μF/400V的电容）上的电压，正常情况下，通电后（在主负载未工作的前提下）应该有接近380V的直流电压，如果这个电压为0V或远低于正常值，则基本可以确定PFC电路存在故障，需要重点检查PFC控制芯片（如ICE2HS01G、NCP1653等）、驱动电路、MOSFET、升电感以及相关周边的电阻电容。
