核心问题：为什么保险会烧？
保险丝的作用是电流过大时熔断,以保护后级电路不被烧毁，烧保险说明在保险丝之后，电源板的主电路（PFC电路和开关电源初级）存在硬性短路，简单说，就是有大电流直接从火线（L）流到零线（N），或者流到了地线（PE）。
（图片来源网络，侵删）
第一步：安全警告与准备工作
在开始任何操作之前，请务必阅读并遵守以下安全准则：
- 断电！ 将电视插头从插座上拔掉。
- 放电！ 电视电源板上有大容量的电解电容，即使断电后，里面仍可能储存着足以致命的高压，必须对其进行放电。
- 方法： 找一个功率大一点的电阻（比如1KΩ，5W以上），或者用一个带绝缘柄的螺丝刀，分别去触碰电容的两个引脚，进行短路放电，你会看到火花，听到“啪”的一声，直到没有火花为止。
- 工具准备： 万用表（必备，最好有电阻档和二极管档）、电烙铁、吸锡器、焊锡、松香、螺丝刀套装。
- 防静电： 佩戴防静电手环，避免静电损坏精密元件。
第二步：找到电源板并进行初步检查

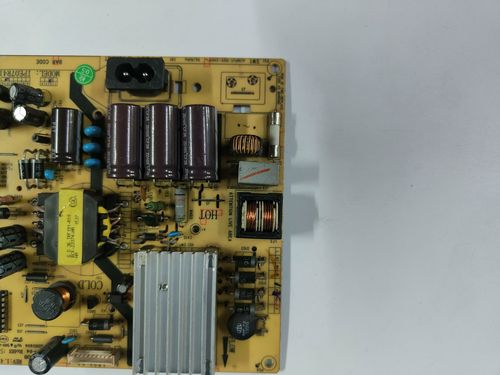

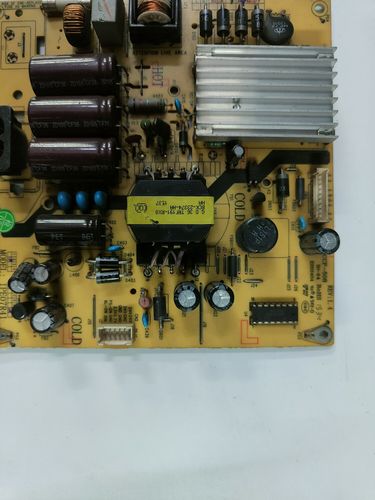

- 拆机： 拆开电视后盖，找到电源板，它通常位于电视的左下角或右下角，通过一个排线与主板连接，并连接到背光板和其他部件。
- 目视检查：
- 观察保险丝： 找到电源板上那个通常为细玻璃管状的元件，确认它已经发黑、内部熔断或明显断裂，这确认了故障。
- 观察外观： 仔细检查电源板上的元件，看是否有明显烧焦、鼓包、裂痕的元件，特别是大功率的MOS管、变压器、电解电容等。
- 闻气味： 闻一下电源板是否有刺鼻的焦糊味，这可以帮助定位发热点。
第三步：核心排查步骤——找到短路点
这是最关键的一步,你需要使用万用表的电阻档（或二极管档）来测量，切记此时电源板未通电！
测量整流桥
- 位置： 保险丝之后，通常会看到一个由四个二极管组成的方块，这就是整流桥。
- 测量方法：
- 将万用表调到二极管档或电阻档（200Ω档）。
- 分别测量整流桥的交流输入端（两个AC脚）和直流输出端（两个+/-脚）。
- 正常情况： 交流输入端两个脚之间应该有一定电阻（正向导通，反向截止），直流输出端的正极对负极应该是一个二极管的压降（约0.5-0.7V）。
- 故障判断： 如果发现交流输入端或直流输出端正反向电阻都接近于0Ω（短路），那么整流桥已经击穿损坏。这是最常见的原因之一。
测量PFC电路中的MOS管
- 位置： 整流桥之后，通常有一个较大的、带散热片的MOS管，这是PFC（功率因数校正）电路的核心开关管。
- 测量方法：
- 找到MOS管的三个引脚：G（栅极）、D（漏极）、S（源极）。
- 用万用表的二极管档,测量D极和S极之间。
- 正常情况： 正反向测量都应该显示“OL”或无穷大。
- 故障判断： 如果D极和S极之间正反向都导通（有数值），说明这个MOS管已经击穿短路。这是导致烧保险的最常见原因！
测量主开关电源的MOS管（或开关管）
- 位置： 在主变压器旁边，通常还有一个较小的MOS管，这是主开关电源的开关管。
- 测量方法： 同上，测量其D极和S极是否击穿短路。
- 故障判断： 如果击穿，也是导致烧保险的直接原因。
测量副电源的VCC电路（待机电源）
- 位置： 这个电路通常在电源板的一角，负责在待机时为主板提供5V或12V电压。
- 测量方法： 主要检查这个电路的开关管（可能是一个小MOS管或三极管）以及其供电的滤波电容。
- 故障判断：
- 如果副电源的MOS管击穿,也可能导致总电流过大而烧主保险。
- 检查副电源的滤波电容（通常是容量较小但耐压较高的电解电容）是否鼓包或漏液，一个漏电的电容会导致持续的大电流。
第四步：故障分析与维修策略
根据第三步的测量结果,你可以确定故障元件并进行维修。
| 测量结果 | 可能故障元件 | 维修策略 |
|---|---|---|
| 整流桥击穿 | 整流桥 | 更换整流桥。 更换后，不要立即通电！必须继续检查导致它击穿的原因，通常是后级的MOS管或电容有问题。 |
| PFC MOS管击穿 | PFC MOS管 | 更换PFC MOS管。 这是最关键的步骤！ 更换后，必须检查驱动电路，比如PFC驱动IC（如L6599D、NCP1397等）及其周边的电阻、电容是否正常，否则，新换的管子会再次瞬间烧毁。 |
| 主电源MOS管击穿 | 主电源MOS管 | 更换主电源MOS管。 同样，必须检查其对应的驱动电路（如UC384x系列等驱动IC）和周边元件。 |
| 副电源电容鼓包/漏电 | 副电源滤波电容 | 更换该电容。 更换后，测量副电源电路是否恢复正常。 |
| 都正常，但保险还是烧 | 某个IC（驱动IC、PWM IC）内部短路。 变压器局部短路。 铜箔线路有隐藏的短路点。 |
更换可疑的IC。 检查变压器，闻是否有焦味，测量初次级绕组电阻。 仔细观察电源板正反面，寻找是否有发黑、粘连的铜箔。 |
第五步：更换元件与测试
- 拆卸： 使用电烙铁和吸锡器，小心地拆下损坏的元件，注意不要烫坏周围的铜箔。
- 清洁： 清理焊盘，确保无残留焊锡。
- 安装： 将新元件（注意型号、参数要完全一致，特别是MOS管和电容）安装到对应位置。
- 焊接： 焊接要牢固、光滑，避免虚焊或短路。
- “假负载”测试（强烈推荐）：
- 为了安全,不要直接将电源板装回电视测试。
- 将电源板与电视分离。
- 在主电源的+B输出端（通常是12V或24V，具体看型号）并联一个大功率的电阻作为假负载（一个12V/5W的灯泡，或一个几十欧姆/几十瓦的电阻）。
- 断开PFC电路的输出（如果方便），或者确保所有负载都已断开。
- 先不插排线，只给电源板通电。
- 观察电源板是否有异常声响、冒烟，用万用表测量假负载两端的电压是否稳定正常。
- 如果电压正常,说明电源板基本修复。
总结与建议
对于TCL L43F2800A的电源烧保险故障，最常见的元凶是PFC电路的MOS管和整流桥，维修流程应该是：
（图片来源网络，侵删）
外观检查 → 测量整流桥 → 测量PFC MOS管 → 根据结果更换元件 → 检查驱动电路 → 假负载测试 → 安全上电测试。
重要提示：
- 如果你没有电子维修基础和工具，强烈建议不要自行拆修。 电视机内部存在高压，非专业人员操作有触电和损坏设备的双重风险。
（图片来源网络，侵删）
