这款电视是一款非常经典的入门级LED电视,其电源板型号通常是 L42AL-SS81(A) V1.0 或类似的版本,了解电源板型号对于维修至关重要,因为它决定了电路设计和元器件布局。

(图片来源网络,侵删)
电源板常见故障现象
当电源板出现故障时,电视通常会表现出以下一种或多种现象:
-
完全不通电(最常见):
- 按下遥控器或电视上的电源键,电视没有任何反应,指示灯不亮。
- 听不到任何开机声(继电器吸合声)。
-
指示灯闪烁,无法开机:
- 电视电源指示灯(通常在电视下方)会闪烁,比如闪烁3下、5下或7下,然后停止。
- 这通常是电源板保护电路启动的信号,闪烁的次数对应着不同的故障代码。
-
有“滴答”声,但无法开机:
(图片来源网络,侵删)- 按下电源键后,能听到电源板上的继电器不断“滴答”地吸合又断开,但屏幕始终黑屏。
- 这说明电源板的初级部分(PFC电路)可能工作不正常,导致电压不稳,保护电路动作。
-
能开机,但屏幕有干扰或“拉丝”:
这种情况相对少见,但可能是电源输出的电压纹波过大或稳定性差,导致图像信号受干扰。
电源板工作原理简介(有助于理解故障)
要维修,先要懂原理,这块电源板主要分为两部分:
-
初级部分(高压侧):
(图片来源网络,侵删)- AC输入与整流滤波:将220V交流电通过保险丝、压敏电阻、浪涌保护电路,然后经过整流桥和高压大电容(如
400V的C507)变成约300V的直流电。 - PFC(功率因数校正)电路:这是现代电视电源的核心,它将300V的脉动直流电转换成更稳定的约 380V 的直流电,PFC电路不工作,电视几乎无法正常启动,关键元件是PFC开关管(如
Q501,通常是型号为STK82025或2SK3562的大MOS管)、PFC控制芯片(如NCP1399或SG6841)和储能电感(L501)。 - DC-DC变换(PWM):PFC输出的380V电压再通过一个开关变压器(
T502)和开关管(如Q502)进行降压,产生各组低电压,供主板使用。
- AC输入与整流滤波:将220V交流电通过保险丝、压敏电阻、浪涌保护电路,然后经过整流桥和高压大电容(如
-
**次级部分(低压侧):
- 整流二极管(或同步整流管)和低压滤波电容将变压器次级感应的交流电转换成稳定的 +5V, +12V, +24V (或 +32V) 等直流电压,通过排线输出给主板。
-
待机控制电路:
- 一个独立的、低功耗的小型开关电源,即使在主电源关闭时也工作,产生一个 +5V_STB (待机5V) 电压。
- 主板通过一个控制线(通常是
POWON或ON/OFF)向电源板发送高/低电平,来控制主电源的开启和关闭。
常见故障点及排查方法(由简到繁)
⚠️ 安全警告: 电视内部存在高压,即使断电后,大电容中仍储存有致命的电荷,非专业人士请勿轻易尝试维修,尤其是初级高压部分,维修前务必对高压电容进行放电操作!
第1步:初步检查(目视和闻味)
-
检查保险丝:
- 断开电视电源,拆开后盖,找到电源板。
- 找到输入端的保险丝(通常是一个棕色或黑色的管状元件,上面会标有电流值,如
T2.0A或T3.15A)。 - 如果保险丝熔断(发黑或中间断开),说明初级电路存在严重短路。切勿直接更换保险丝就通电! 必须先找到短路点,否则会再次烧毁,甚至扩大故障。
-
观察元器件:
- 外观检查:仔细观察电源板上的所有元器件,特别是电容、电阻、MOS管等,看是否有烧黑、炸裂、鼓包、虚焊的痕迹。
- 闻气味:闻一下电源板是否有焦糊味,如果有,重点检查附近发黑的元器件。
第2步:针对“保险丝熔断”的排查
保险丝熔断,说明初级电路有短路,常见短路点:
- 整流桥击穿:用万用表的二极管档测量整流桥的四个引脚,是否有正反向电阻都很小的情况。
- PFC开关管(Q501)击穿:这是最高发的故障点!用万用表的二极管档测量开关管的三个引脚(G, D, S),如果D极和S极之间短路,或者G极和D/S极之间有异常短路,说明开关管已损坏。
- 重要:更换PFC开关管后,一定要检查驱动它的电阻(如
R509,R510)和限流电阻(R517)是否也一并烧毁,否则新管子通电后会再次击穿。
- 重要:更换PFC开关管后,一定要检查驱动它的电阻(如
- 其他MOS管击穿:检查PWM主开关管(Q502)是否也击穿。
- PFC控制芯片损坏:如果驱动电阻和限流电阻都烧毁,很可能是控制芯片(如
NCP1399)也损坏了。
第3步:针对“保险丝完好,但无输出”的排查
这种情况说明电源板有部分工作,但保护电路启动了或某个关键部分不工作。
-

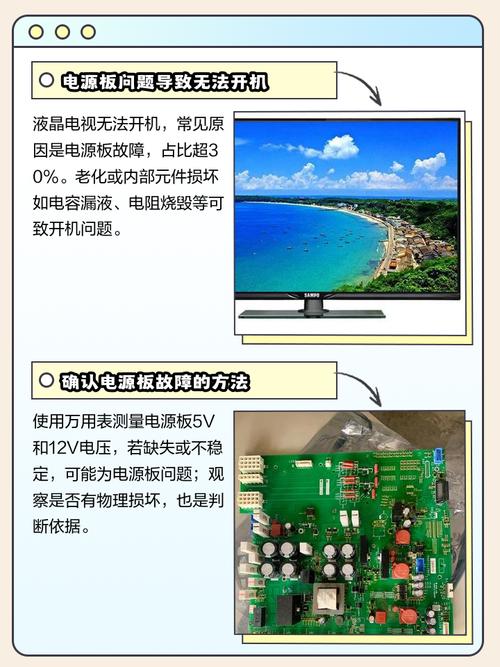

检查待机电压(+5V_STB):
- 找到电源板通往主板的排线,找到标有
+5V_STB或5VSB的线。 - 通电测量该点是否有稳定的5V电压输出。
- 有5V待机电压:说明电源板的待机电路正常,故障可能出在主电源的启动或控制电路上。
- 无5V待机电压:故障在待机电路,检查待机开关变压器、相关的开关管、光耦和稳压IC(如
TL431)。
- 找到电源板通往主板的排线,找到标有
-
检查PFC电路是否工作:
- PFC电路是主电源启动的关键,它不工作,主电压就不会建立。
- 测量PFC电压:找到标有
PFC或B+的测试点,正常工作时应有 380V 左右的直流电压。 - 如果PFC电压为0V或300V:
- 0V:检查PFC开关管(Q501)是否已击穿(即使保险丝没断,它也可能被烧毁),检查PFC控制芯片的供电、启动电阻和外围电路。
- 300V:说明PFC电路未工作,检查PFC驱动电路、PFC电感
L501是否开路、以及PFC控制芯片的工作状态。
-
检查主电压输出(如+24V或+12V):
- 如果PFC电压正常(380V),但主电压(如
+24V或+12V)为0V,说明问题在PWM部分。 - 检查PWM开关管(Q502)、PWM控制芯片及其外围电路、次级整流二极管和滤波电容。
- 如果PFC电压正常(380V),但主电压(如
-
检查保护电路:
- 如果电源板反复启动,发出“滴答”声,很可能是过压、过流或过温保护电路被触发。
- 过压保护:通常是稳压环路出现问题,导致输出电压过高,触发保护,检查
TL431、光耦、取样电阻等。 - 过流保护:可能是负载短路(如主板短路)或初级电流检测电阻(如
R517)开路或阻值变大。
飞利浦32PHF3212/T3电源板维修思路总结
- 不通电,保险丝断:重点查 PFC开关管Q501、整流桥、限流电阻
R517、驱动电阻R509/R510,通常是Q501击穿导致连锁烧毁。 - 不通电,保险丝完好:查 待机5V 是否正常,若待机5V
