TCL王牌L32F11故障检修有哪些常见问题？

第一步：安全准备与初步检查

在拆开电视后盖之前,请务必：

1. 断开电源： 拔下电视机的电源插头。
2. 释放静电： 等待至少30分钟到1小时，让内部高压电容充分放电，可以用一个带绝缘手柄的螺丝刀，其金属部分去接触电视主板上的“地线”或一大块金属散热片,确保没有残余电荷。
3. 准备工具： 准备好合适的螺丝刀（通常是十字和梅花）、防静电手环、万用表等工具。

第二步：常见故障现象与检修思路

故障现象一：不开机 / 指示灯不亮

这是最常见的故障之一,通常意味着电源部分没有工作。

可能原因及检修步骤：

1. 外部电源问题：

   • 检查： 确认电源插座是否正常，可以用手机充电器或其他小电器测试，检查电源线是否插紧,有无破损。
   • 解决： 更换插座或电源线。

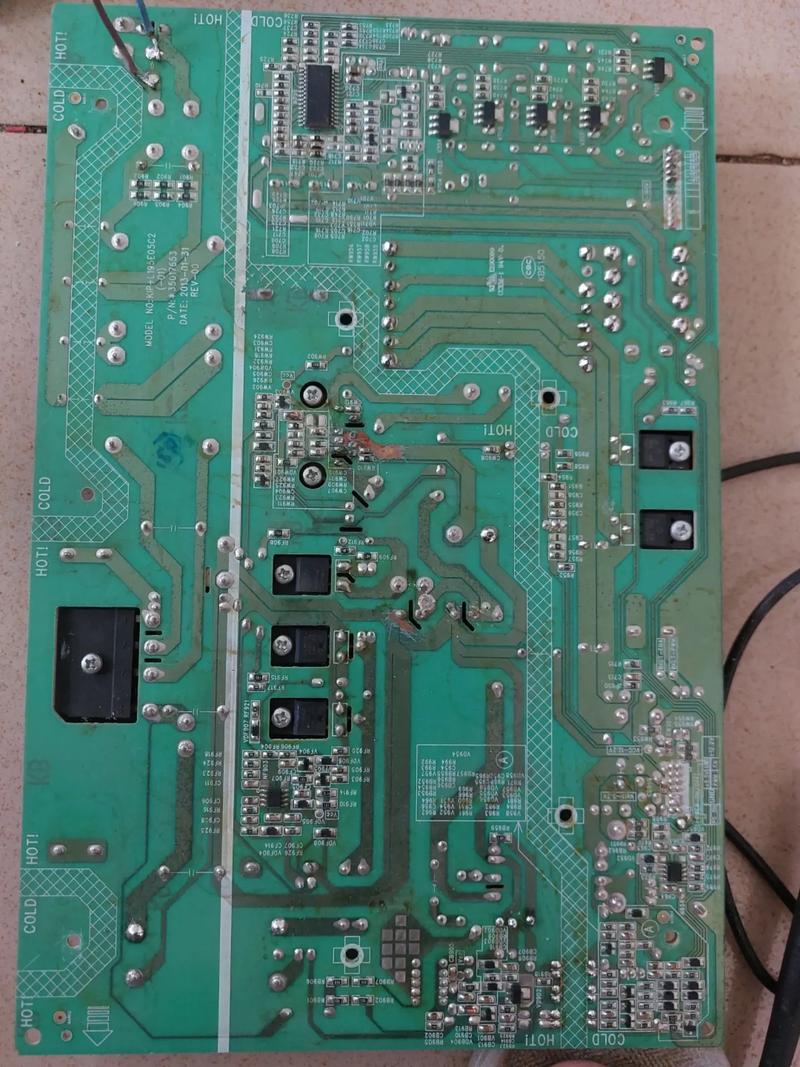

2. 电源板故障：


   （图片来源网络，侵删）
   • 检查：
     • 保险丝： 打开电视后盖，找到电源板，观察电源板上的保险丝（通常是一个玻璃管或方形元件）是否烧断，如果保险丝发黑或熔断,说明电源板有严重短路。
     • PFC电路（功率因数校正电路）： 这是电源板上最容易出问题的部分之一，常见故障元件是 PFC开关管（MOSFET） 和 PFC大功率电阻，用万用表的二极管档测量PFC开关管的D、S极是否击穿短路，以及串联在PFC电路上的大功率电阻（通常在几欧姆到几十欧姆，颜色为水泥或绕线式）是否开路。
     • 副电源电路： 检查副电源的变压器、输出端的小电容是否有鼓包、漏液现象。
   • 解决：
     • 如果保险丝烧断，切勿直接更换新的保险丝！必须先找到导致保险丝烧断的短路元件（如PFC开关管、整流桥等），将其更换后,才能换上新保险丝。
     • 更换损坏的PFC开关管、大功率电阻等元件，注意更换MOSFET时,要检查其驱动电阻是否也一同损坏。
     • 更换鼓包、漏液的电容。

3. 主板问题（可能性较小）：

   • 检查： 在极少数情况下，主板上的待机电路故障也可能导致电源板不工作，需要测量电源板提供给主板的 +5V-STB（待机电压）是否存在，5V-STB正常，但主板无法开机,则可能是主板问题。

故障现象二：不开机 / 指示灯亮

指示灯亮，说明电源板的副电源工作正常，+5V-STB待机电压已送达主板,问题可能出在主板或电源板的主供电电路上。

可能原因及检修步骤：

1. 主板故障：

   • 检查：
     • CPU工作状态： 主板上的CPU是控制开机的核心，测量CPU的 供电电压（通常是3.3V或5V）和 复位电压 是否正常。
     • 晶振： CPU旁边有两个晶振，一个是主晶振（约24MHz），另一个是副晶振（约8MHz或12MHz），如果晶振损坏，CPU无法启动，电视也会无法开机，可以用万用表的电压档测量晶振两脚的电压，如果电压异常或过低，可能是晶振问题，也可以用示波器观察波形，但如果没有示波器,可以尝试更换同型号晶振。
     • 按键/遥控接收头： 有时是开机键或接收头故障，导致CPU未收到开机指令，可以尝试短接主板上的开机触发点（通常是一个标有 "KEY" 或 "ON/OFF" 的焊点，用镊子短接到地）,看是否能强制开机。
   • 解决： 更换损坏的CPU供电电容、晶振或接收头模块。

2. 电源板故障（主供电）：

   • 检查： 指示灯亮，说明副电源正常，但主板发出开机指令后，电源板需要提供 +24V 和 +12V（或其他组合，如+32V，具体看型号）的主电压给主板和背光板，如果这两个电压没有输出,则是电源板的主供电电路未启动。
   • 解决： 检查电源板上主供电的PWM控制芯片（如OB2268, L6599D等）及其周边电路，特别是驱动MOS管的电路，同样，需要检查主开关管、整流桥等是否损坏。

故障现象三：有图像，无声音

问题通常出在音频处理部分。

可能原因及检修步骤：

1. 静音问题：

   • 检查： 检查电视是否被误设置为“静音”或“数字音频输出”。
   • 解决： 通过遥控器或电视按键取消静音,并检查音频输出设置。

2. 音频处理电路故障：

   • 检查：
     • 音频功放板： 找到连接到喇叭的音频功放板，用万用表测量其 供电电压 是否正常。
     • 静音控制脚： 功放板通常有一个静音控制脚，测量该脚的电压是否为正常的非静音状态（通常是高电平）。
     • 输入信号： 用万用表的交流电压档，测量音频功放板的输入端（通常是从主板过来的排线接口），看是否有微弱的交流信号，如果有信号，但功放无输出，则问题在功放板本身，如果没信号,则问题在主板。
   • 解决：
     • 如果是功放板上的功放IC（如TDA系列、TA系列）损坏,需要更换。
     • 如果是功放板上的供电电容损坏,需要更换。
     • 如果是主板上的音频处理芯片或输出电路故障,需要维修主板。

故障现象四：图像正常，无背光（黑屏）

这是LCD电视的通病，图像信号正常，但你看不到画面,因为背光没有亮。

可能原因及检修步骤：

1. 背光驱动板故障（最常见）：

   • 检查：
     • 供电： 背光板需要电源板提供的高压直流电（通常是+24V或+32V）,用万用表测量背光板的供电接口电压是否正常。
     • 使能信号： 背光板还需要主板送来的一个“背光开关”或“使能”信号（通常是一个低电平或高电平信号），这个信号控制背光板的开启,测量这个信号线是否有信号。
     • 背光板本身： 如果供电和使能信号都正常，但背光不亮，那么就是背光板本身坏了，常见故障元件是 背光驱动IC（如OZ9926, OZ960等）、MOS管 和 升压变压器，检查这些元件是否有烧毁、鼓包的痕迹。
   • 解决： 更换损坏的背光驱动IC、MOS管或变压器,有时整块背光板都需要更换。

2. 灯管/LED灯珠故障：

   • 检查：
     • CCFL背光（老款机型）： 可以在暗处开机，仔细观察屏幕边缘，看是否有灯管亮起，如果大部分不亮，可能是驱动板问题，如果只有一根不亮，可能是该灯管老化或损坏，需要小心地断开灯管两端的连线，用万用表测量其两端是否导通（灯管本身是一个冷阴极管，直流电阻很大，万用表表针可能只会轻微摆动，但不应开路）。
     • LED背光（新款机型）： 如果是LED背光，通常是多串并联，用万用表测量每一串LED是否导通，如果某一串开路,会导致该区域发暗或黑屏。
   • 解决： 更换损坏的灯管或LED灯珠，对于LED背光，维修比较麻烦,有时需要整块灯板更换。

3. 主板故障：

   • 检查： 如果主板没有向背光板发送正确的使能信号，背光也不会亮,需要检查主板上的背光控制电路。
   • 解决： 维修主板上的背光控制部分。

第三步：总结与建议

检修流程建议：

1. 先简后繁： 先检查外部电源、设置等最简单的问题。
2. 先电源后负载： 电视是先有电才能工作，所以电源板是检修的重中之重,先确保电源板输出正常。
3. 先静态后动态： 先在不通电的情况下观察元件有无明显烧毁、鼓包,再通电测量关键电压。
4. 信号追踪法： 对于有图像无声音或无背光这类问题，可以沿着信号路径（从主板到功放板/背光板）测量,找到信号中断的地方。

最后再次强调： 如果您对电子维修不熟悉，尤其是涉及到高压部分，请务必寻求专业维修人员的帮助,以免造成人身伤害或扩大故障范围。
