lta320an01屏常见故障有哪些？

LTA320AN01 屏常见故障分类

无图像、无声音（黑屏，但电源指示灯亮）

这是最常见也最基础的故障,通常问题出在驱动板（主板）或电源板，而非屏本身。

• 故障现象：

  • 按下电源键,电源指示灯亮，但屏幕全黑，没有任何图像或背光。
  • 或者屏幕亮一下（背光亮）又马上熄灭，进入保护状态。

• 可能原因及排查思路：

  1. 电源板问题：
     • 原因： 电源板未能提供稳定的 12V 或 5V 电压给主板，或者提供给屏的背光电压（如 24V/80V/100V，具体看屏参数）异常。
     • 排查： 使用万用表测量电源板输出的各路电压是否正常，特别是主板供电（通常是 12V）和背光供电（High Voltage），如果电压缺失或严重不稳，则需维修或更换电源板。
  2. 主板（驱动板）问题：
     • 原因： 主板未正常工作，无法产生驱动屏幕的 LVDS 信号和点亮背光的 PWM 信号（也称为 EN 或 BL_ON 信号）。
     • 排查：
       • 检查背光信号： 测量主板连接到屏的排线中，是否有 PWM 信号输出，这个信号通常是低电平有效或高电平有效，控制背光开关。
       • 检查 LVDS 信号： 如果背光能亮（屏幕发白光），但无图像，说明 LVDS 信号有问题。
       • 刷机或程序问题： 主板程序错乱也可能导致无法工作，尝试重新刷写固件。
  3. 屏线（排线）问题：
     • 原因： 连接主板和屏幕的排线接触不良、折断或氧化。
     • 排查： 重新插拔排线，确保插紧，检查排线是否有物理损伤，可以用酒精棉擦拭排线金手指和接口。
  4. 屏幕本身问题（概率较低）：
     • 原因： 屏幕内部的逻辑板（T-CON Board）或驱动芯片完全损坏，导致无法接收任何信号。
     • 排查： 这通常是排除了主板、电源、排线问题后的最后考虑，可以尝试将此屏接到一个确认正常的主板上测试。

有图像，但背光不亮（黑屏，但仔细看能看到模糊图像）

这种情况通常是背光相关的电路出了问题。

• 故障现象：


  （图片来源网络，侵删）
  • 屏幕是黑的,但在光线较暗处，斜着角度仔细看，能看到非常微弱的图像轮廓。
  • 或者屏幕亮一下,然后背光熄灭，但图像还在（声音正常）。

• 可能原因及排查思路：

  1. 背光电源板故障：
     • 原因： 电源板无法产生正常的高压来点亮背光。
     • 排查： 测量电源板提供给背光的高压输出端是否有电压，如果电压为 0 或严重偏低，则电源板损坏。
  2. 背光驱动电路故障（常集成在主板或单独的 Inverter/LED 驱动板）：
     • 原因： 主板没有发出正确的背光使能信号，或者屏幕内部的 LED 驱动电路损坏。
     • 排查：
       • 检查 PWM 信号： 用示波器测量主板排线中的 PWM 信号线，看是否有信号输出，如果没有，是主板问题。
       • 检查背光电流检测信号： 有些主板会检测背光电流，如果反馈异常也会关闭背光。
  3. LED 灯珠损坏（最常见于 LED 背光屏）：
     • 原因： 屏幕内部的 LED 灯珠由于老化、短路或断路，导致整个或部分背光不亮。
     • 排查： 这需要拆开屏幕，在通电状态下（注意安全！）观察背光板，看是否有灯珠区域完全不亮，如果是部分区域不亮，可能是灯珠损坏；如果全不亮，可能是驱动电路或灯珠全部损坏，维修灯珠难度高，通常建议更换整个背光条或整个屏幕。
  4. 屏线问题：
     • 原因： 屏线中负责传输背光控制信号的线路断路。
     • 排查： 重新插拔或更换屏线测试。

图像异常

这类故障通常是屏幕本身或主板信号处理的问题。

• 故障现象 1：花屏、杂彩、乱码

  • 可能原因：
    • LVDS 排线接触不良或损坏。 这是最常见的原因，重新插拔或更换排线即可解决。
    • 主板 LVDS 输出信号不稳定。 更换主板测试。
    • 屏幕 T-CON 板或驱动芯片损坏。 这是屏本身的硬件故障，维修难度大，成本高。

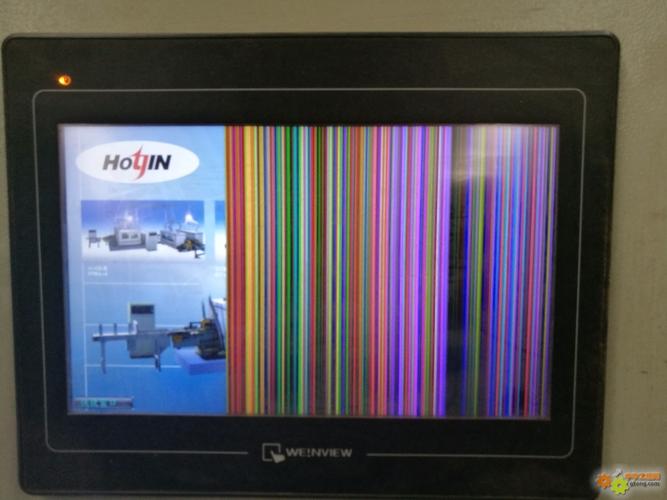

• 故障现象 2：竖线、竖带、横线、横带


  （图片来源网络，侵删）
  • 可能原因：
    • LVDS 排线接触不良或损坏。 竖线通常是数据线问题，横线通常是时钟线问题。
    • 屏幕 T-CON 板或驱动芯片损坏。 如果排线正常，则可能是屏本身损坏，固定数量的竖线贯穿整个屏幕，很可能是 T-CON 或相关驱动芯片的问题。

• 故障现象 3：图像缺色、偏色（如红色、绿色或蓝色丢失）

  • 可能原因：
    • LVDS 排线接触不良或损坏。 检查传输 RGB 数据的线路。
    • 主板 LVDS 输出异常。 更换主板测试。
    • 屏幕驱动芯片或 T-CON 损坏。 屏本身故障。

• 故障现象 4：图像撕裂、抖动

  • 可能原因：
    • LVDS 信号线过长或屏蔽不良，受到干扰。 检查排线是否被挤压或靠近干扰源。
    • 主板输出信号不稳定。 更换主板。

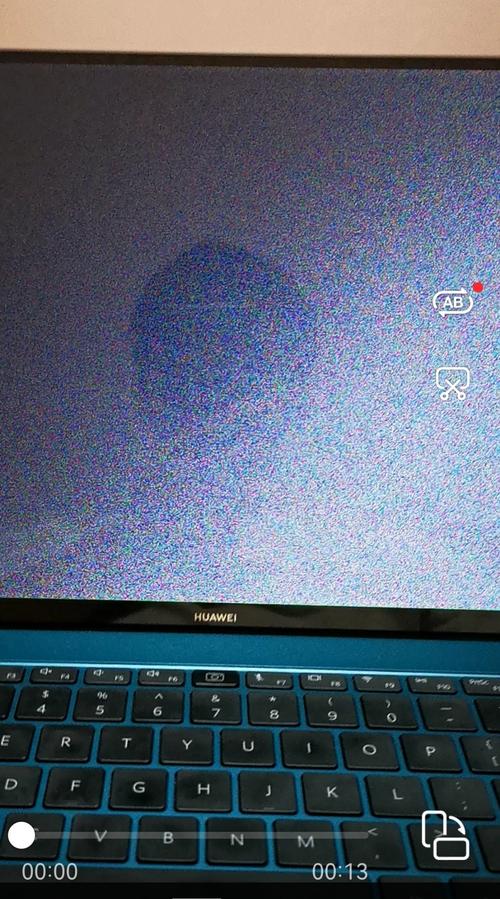

• 故障现象 5：亮度不均、局部发黑、Mura 斑

  • 可能原因：
    • 背光条老化或损坏。 LED 灯珠亮度衰减不一致。
    • 屏幕液晶层本身问题。 这是液晶屏的固有物理缺陷，通常无法修复，属于正常老化现象。

其他故障

• 触摸功能失灵（如果用于触摸显示器）：
  • 可能原因： 触摸控制板故障、触摸屏排线松动或损坏、触摸屏本身损坏。
  • 排查： 重新插拔触摸排线，或更换触摸控制板/触摸屏进行测试。

总结与维修建议

重要提示：

• 安全第一： 液晶屏幕内部有高压，非专业人员请勿轻易拆卸，以防触电。
• 先易后难： 维修时，优先检查最简单的部件，如电源、排线连接，再考虑更换主板等价值较高的部件，最后才考虑是否是屏幕本身的问题。
• 备件测试法： 手头有同型号的正常备件（如主板、电源）是最好的测试方法，可以快速定位故障点。
• 数据备份： 在更换主板等固件设备前，如果可能，先尝试备份原设备的程序。

希望这份详细的总结能帮助您诊断和解决 LTA320AN01 屏的常见问题。
