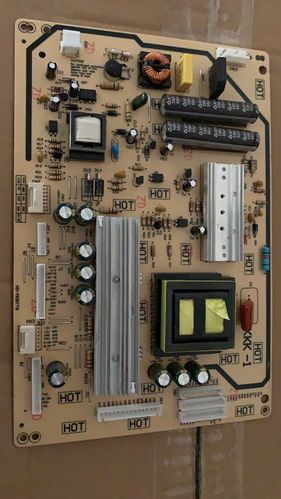

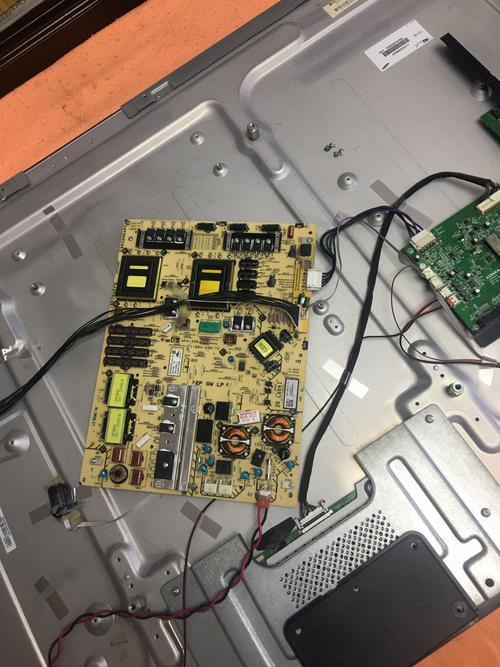

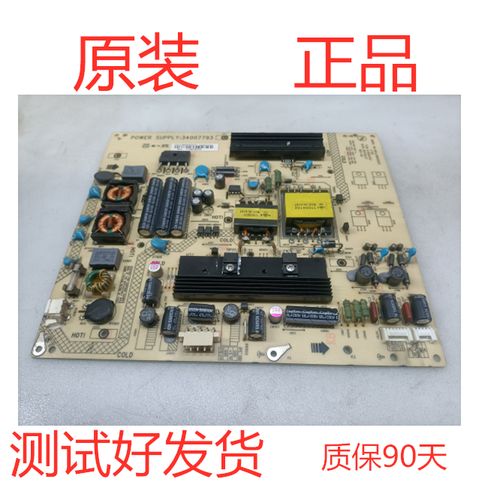

康佳34007793电源板无12V故障何解？

康佳34007793电源板无12V输出故障分析

故障现象与初步判断

当电源板出现无12V输出时,电视通常表现为：

• 完全不开机：电源指示灯不亮。
• 或指示灯亮，但屏幕黑屏：电源指示灯亮（通常是+5V或+3.3V待机电压正常），但无法开机，无图像、无声音。

初步判断：如果测量主电容两端有+300V左右的直流电压，说明市电整流滤波电路基本正常，故障点主要集中在PFC（功率因数校正）电路和12V电压形成及输出电路。

电源板工作原理简述

要修好它,先要简单了解它的工作流程：

1. 待机状态：插上电源后，市电经过抗干扰、整流滤波后，产生一个约+300V的脉动直流电压，这个电压会通过一个启动电阻给副电源（一个小功率开关电源）的芯片供电，副电源开始工作，输出一个稳定的+5V或+3.3V待机电压，这个待机电压会送到主板，并给电源板上的继电器（或称为PFC开关）的初级线圈供电。
2. 开机状态：当用户按下遥控器或机身上的电源键时，主板发出一个高电平的开机信号（PS-ON），送到电源板上的光耦或三极管,驱动继电器吸合。
3. 主电源工作：继电器吸合后，+300V电压通过继电器的触点，送到PFC电路，PFC电路开始工作，将+300V电压提升并稳定在约+380V的直流电压。
4. 12V电压生成：这个+380V电压再送到主电源（半桥或LLC谐振）电路，主电源芯片（如NCP1399或类似型号）开始工作，驱动开关管进行高频开关，通过变压器降压、整流、滤波后，最终输出我们需要的+12V电压。

无12V输出，问题可能出在 PFC电路不工作，或者 主电源电路不工作，也可能是 保护电路动作。

详细故障排查步骤（由简到繁）

安全警告：电源板内部存在高压，非专业人员请勿操作！操作时务必使用隔离变压器,并注意放电！

工具准备：

• 万用表（必备,最好有二极管档）
• 示波器（强烈推荐，维修开关电源的“眼睛”）
• 隔离变压器
• 焊台、吸锡器等

第一步：测量关键电压，缩小故障范围

1. 测量主滤波电容（C807/C808）两端电压：

   • 电压为0V：检查保险丝是否熔断、市电输入回路是否开路、整流桥是否击穿。
   • 电压为+300V左右：说明市电整流滤波正常,进入下一步。
   • 电压远低于300V：检查市电电压是否过低,或整流桥有二极管特性不良。

2. 测量待机电压（VCC_STB）：

   • 找到副电源芯片（通常是一个小8脚IC，如NCP1015/NCP1230等）的VCC脚，或者测量给副电源供电的滤波电容（如C815）两端。
   • 有+5V或+3.3V待机电压：说明副电源正常，主板能控制电源板，故障在PFC或主电源电路。重点检查PFC电路和主电源电路的使能信号。
   • 无待机电压：故障在副电源本身或其供电回路，检查启动电阻、副电源IC、稳压二极管等。

第二步：重点检查PFC电路（最常见故障点）

如果待机电压正常，但继电器不吸合，或者继电器吸合后测量主电容两端电压仍为+300V（而非+380V），则99%的故障在PFC电路。

1. 检查PFC使能信号：

   • PFC芯片（如NCP1608、FAN7530等）通常有一个使能脚（EN或FB）。
   • 在待机状态下，此脚电压应为低电平（0V或很低的电压）。
   • 当继电器吸合（开机）后，此脚电压应变为高电平（如12V或通过光耦耦合后拉高）,PFC电路才开始工作。
   • 如果使能信号一直为低电平：检查驱动信号路径上的光耦（如IC802）、三极管（如Q801）、二极管等是否损坏，这是最常见的故障点之一,光耦或其外围元件失效导致PFC始终被禁止。

2. 检查PFC芯片供电（VCC）：

   • PFC芯片需要自己的工作电压（通常由副电源提供一个辅助绕组经整流滤波后得到，如+18V）。
   • 测量PFC芯片的VCC脚是否有正常电压，若无,检查供电回路是否开路或稳压管是否击穿。

3. 检查PFC驱动电路：

   • 如果PFC芯片的VCC和使能信号都正常，但PFC主开关管（Q801，通常是MOSFET）的G极没有驱动波形输出,则可能是PFC芯片本身损坏。
   • 用示波器测量PFC芯片的输出脚（GATE或DR），应有正常的PWM驱动波形，若无,更换PFC芯片。

4. 检查PFC功率回路：

   • PFC主开关管（Q801）：用万用表二极管档测量D-S极是否击穿短路,这是高发故障点。
   • PFC二极管（D801）：检查是否击穿。
   • PFC升压电感（L801）：检查是否开路。
   • PFC输出滤波电容（C807/C808）：检查是否鼓包、失容。

第三步：检查主电源电路（LLC谐振）

如果PFC电路工作正常（主电容电压为+380V），但依然无12V输出,则问题在主电源电路。

1. 检查主电源使能信号：

   • 主电源芯片（如NCP1399）同样有使能脚，通常PFC电压正常后,这个使能信号会被激活。
   • 检查使能信号是否正常，如果异常，检查其控制回路的光耦（如IC803）、三极管等。

2. 检查主电源芯片VCC供电：

   • 主电源芯片的工作电压通常由PFC电压（+380V）通过一个启动电阻降压后提供,或者由一个辅助绕组在启动后提供。
   • 测量芯片的VCC脚电压是否正常，若无,检查启动电阻和供电回路。

3. 检查主电源芯片的供电（HV）：

   测量主电源芯片的高压供电脚（通常直接或通过电阻连接到PFC输出的+380V）,电压是否正常。

4. 检查LLC谐振功率回路：

   • 上下两颗主开关管（Q802, Q803）：这是最容易损坏的元件之一，用万用表二极管档测量D-S极是否击穿,通常两只管子会同时或相继损坏。
   • 谐振电容（C8XX）：检查是否失效。
   • 谐振电感/变压器（T802）：初级绕组是否开路。
   • 次级整流二极管（D804等）：检查是否击穿。
   • 12V滤波电容（C828等）：检查是否鼓包、失容。

第四步：检查保护电路

如果以上电路都看似正常，一开机就保护,可能是保护电路启动了。

1. 过压保护：通常是稳压取样电路（如光耦IC803、431精密稳压源IC801）或反馈回路异常,导致芯片误认为输出电压过高而保护。
2. 过流保护：检查电流取样电阻（通常在源极或发射极上，很小的阻值，如0.1Ω/0.22Ω）是否开路或阻值变大。
3. 过热保护：芯片温度过高,但开机即出现此情况可能性较小。

**四、 �
