创维26L16SW花屏故障怎么修？

第一步：初步判断与简单排查 (自己动手)

在拆机之前,先做一些简单的检查，可以快速排除一些非硬件故障。

1. 信号源问题：

   • 操作：尝试更换不同的信号源，如果您现在用HDMI看机顶盒，请换用AV接口（红黄白三色线）连接一个DVD播放器或游戏机。
   • 目的：判断是电视本身的问题，还是某个特定信号源（如机顶盒、HDMI线）的问题，如果换了信号源后正常，那问题很可能在外部设备上。

2. 重启电视：

   • 操作：将电视完全断电（拔掉电源插头），等待5-10分钟，让内部电容充分放电，然后再重新插上电源开机。
   • 目的：解决因系统临时性软件错误或逻辑混乱导致的显示问题。

3. 检查菜单是否正常：

   • 操作：按下遥控器的“菜单”键，调出电视的系统菜单。
   • 目的：这是非常关键的一步！
     • 如果菜单显示正常，清晰无花屏：那么问题很可能出在 “信号处理板” 或 “主板” 上，因为菜单是电视内部系统生成的，如果它正常，说明屏幕驱动和背光基本是好的。
     • 如果菜单也一起花屏：那么问题几乎可以确定出在 “屏幕驱动板（T-CON板）” 或 “液晶屏本身” 上。

第二步：故障原因分析与核心部件定位

通过第一步的排查,我们可以大致锁定故障范围，花屏故障的根源主要集中在以下几个核心部件：

情况A：菜单正常，节目源花屏

• 可能性1：信号处理板（或称“主板”、“AV板”）故障

  • 原理：这块板子负责接收外部信号（如HDMI、AV、TV信号），并进行解码、转换，然后输出图像数据给屏幕驱动板，如果它输出的数据本身就是错误的，那么屏幕就会显示花屏。
  • 典型表现：花屏图案可能伴随着图像卡顿、无信号、声音正常但图像异常等现象。

• 可能性2：主板与T-CON板之间的连接线（排线）接触不良或损坏

  • 原理：主板和T-CON板之间通过一排扁平的排线连接，传输图像数据，如果排线松动、氧化或断裂，数据传输就会出错。
  • 典型表现：花屏、图像闪烁、时好时坏，用手轻轻按压排线连接处，故障现象可能会变化。

情况B：菜单也花屏

• 可能性1：屏幕驱动板（T-CON板）故障

  • 原理：这是液晶电视的“神经中枢”，负责控制屏幕上每一个像素点的显示，它接收来自主板的数据，并精确地驱动液晶屏显示图像，T-CON板是花屏故障的 最高发部位。

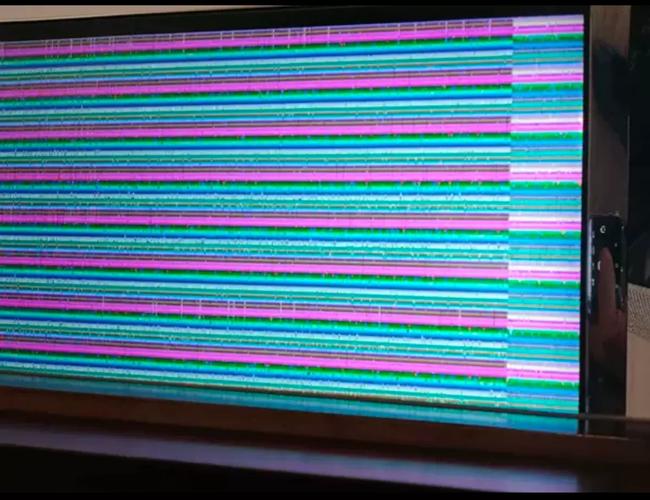

  • 典型表现：出现竖条纹、横条纹、色块、图像错位等，花屏的规律性比较强，比如每隔一段距离就有一条竖线。

• 可能性2：液晶屏本身故障

  • 原理：屏幕内部的驱动电路或液晶面板老化、损坏，这是最坏的情况，因为维修成本极高，通常建议直接更换电视。
  • 典型表现：与T-CON板故障类似，但通常更无规律，可能伴随大面积的色块、水波纹，或者屏幕出现物理损伤。

第三步：动手维修指南 (需要一定动手能力)

⚠️ 重要安全提示：

• 断开电视电源并等待至少10分钟后再进行任何操作。
• 电视内部有高压部件,即使断电后电容中仍可能存有高压，非专业人士请勿触碰。
• 维修过程需要细心,防止静电损坏电子元件，可佩戴防静电手环。

准备工作：

• 一套合适的螺丝刀（十字和一字）。
• 塑料撬棒（避免刮伤外壳）。
• 新的备件（根据你的判断提前在网上购买，T-CON板和排线都很便宜）。

维修步骤：

拆机

• 拔掉电源线和所有外部连接线。
• 将电视屏幕朝下,铺上柔软的布或毛巾。
• 拆掉电视背面的所有螺丝,特别注意天线接口处和挂架处可能还有隐藏螺丝。
• 用撬棒小心地沿着缝隙撬开电视后盖,注意卡扣，取下后盖。

找到核心部件

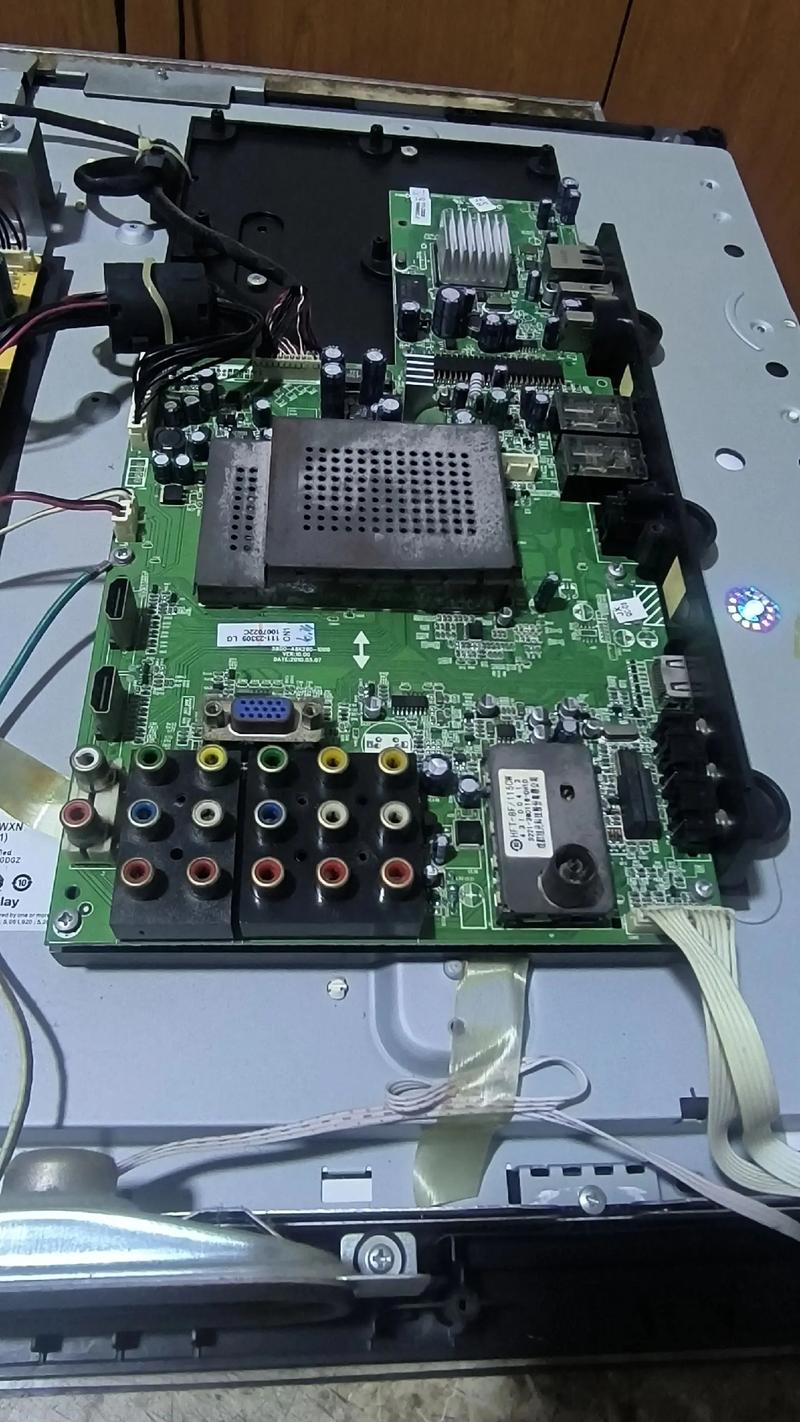

• 主板：通常是一块较大的电路板，带有各种输入/输出接口（HDMI、AV等）。
• T-CON板：通常位于屏幕上方或下方的长条形电路板，通过一个扁平的排线连接到屏幕的排线接口上，它上面会写着 "T-CON", "LVDS", "TIMING" 等字样。
• 排线：连接主板和T-CON板，以及T-CON板和屏幕的扁平带状线。

针对性排查与维修

方案A：优先排查排线（成本最低，操作最简单）

1. 找到连接主板和T-CON板的排线。
2. 小心地将排线插头从主板和T-CON板上拔出，注意卡扣，不要硬拉。
3. 用橡皮擦或高纯度酒精棉片轻轻擦拭排线插头的金属触点,去除氧化层。
4. 仔细检查排线本身是否有折痕、破损或断裂。
5. 将排线重新插回,确保插到底，听到“咔”的一声卡扣锁紧。
6. 重新装好后盖,开机测试，很多时候，接触不良问题就这样解决了。

方案B：更换T-CON板（花屏最高发方案）

1. 如果你判断是T-CON板故障（菜单也花屏），或者排线检查后无效，那么更换T-CON板是首选方案。
2. 在网上搜索你电视的 “型号 + T-CON板”，创维26L16SW T-CON板”，可以轻松买到匹配的替换件（通常非常便宜，几十元人民币）。
3. 记下原T-CON板上排线的位置和方向，小心地拔下连接屏幕的排线。
4. 拧下固定T-CON板的螺丝，取下旧板。
5. 将新的T-CON板安装到位，拧好螺丝。
6. 按照原来的位置和方向,插好所有连接排线。
7. 装好后盖,开机测试，花屏问题大概率可以解决。

方案C：更换主板（可能性较小）

1. 如果信号源花屏,且排线和T-CON板都正常，才考虑主板问题。
2. 更换主板需要找到完全匹配型号的主板,成本相对较高。
3. 更换过程相对简单,主要是拔掉所有连接线（电源、喇叭、屏线等），然后换上新板，再插回所有线即可。

方案D：关于屏幕（不推荐维修）

1. 如果以上所有方案都无效,且确定是屏幕问题，那么维修价值就不高了。
2. 一块新的26寸液晶屏价格可能比一台新电视还贵。
3. 建议：如果电视还能凑合用，就继续使用；如果完全无法观看，可以考虑换一台新电视。

总结与建议

对于创维26L16SW的花屏故障,维修流程可以总结为：

1. 先检查：换信号源、重启、看菜单。
2. 再拆机：重点检查 排线接触 和 T-CON板。
3. 后更换：T-CON板是首选更换件，性价比最高。
4. 最后考虑：主板和屏幕问题，前者成本较高，后者基本放弃维修。

对于普通用户来说,如果对电子维修不熟悉，最稳妥的办法是带着电视的型号，让专业的维修师傅上门检测一下，他们经验丰富，能快速定位问题，并且备件齐全，维修T-CON板的费用通常在100-200元之间，比换新电视划算得多。
