康佳LC42D530D图像故障怎么办？

在进行任何内部检查或维修之前，请务必拔掉电视电源线，并确保自己具备一定的电子维修基础，如果不确定，强烈建议联系专业维修人员,以免造成二次损坏或触电危险。

第一步：基础排查（简单、安全、用户可自行操作）

在拆机之前，先进行一些基础的检查,可以解决很多常见问题。

1. 信号源问题：

   • 现象： 屏幕显示“无信号”、“信号源不支持”或黑屏但有声音。
   • 排查：
     • 检查连接线（HDMI、AV线等）是否插紧,两端都要检查。
     • 更换一根确认是好的连接线。
     • 更换信号源输入接口（从HDMI1换到HDMI2）。
     • 更换信号源设备（用别的机顶盒或电脑连接电视）。

2. 背光问题：

   • 现象： 屏幕图像正常，但整体非常暗，需要用手电筒贴近屏幕才能看到图像，或者屏幕完全黑屏,但声音正常。
   • 原因： 这通常是背光驱动电路（俗称“条板”或“灯条驱动板”）或背光灯珠本身出了问题。
   • 初步判断：
     • 打开电视，在黑暗环境下仔细观察屏幕，如果能看到非常暗淡的图像轮廓，那基本可以确定是背光不亮。
     • 听开机时是否有“滋滋”的轻微高压声，如果没有,也指向背光问题。

3. 菜单功能测试：


   （图片来源网络，侵删）
   • 现象： 图像有故障,但不确定是信号问题还是电视本身问题。
   • 排查： 按下遥控器的“菜单”键，调出电视的OSD菜单，如果菜单显示正常，说明电视的液晶面板和驱动板（逻辑板）是好的，问题出在信号处理或之前的电路上，如果菜单也出现同样的故障，那么问题很可能出在逻辑板或液晶面板上。

第二步：根据具体故障现象进行排查

如果基础排查无法解决问题，请根据您的具体故障现象,参考以下分析：

屏幕出现竖线、横线、花屏、白屏或黑屏（图像破碎）

这是康佳LC42D530D这类电视非常典型的故障,通常与驱动电路有关。

• 可能原因1：逻辑板故障（最常见）

  • 描述： 逻辑板是负责接收和处理主板送来的图像信号，并驱动液晶面板显示图像的核心电路板，它出现故障会导致各种花屏、竖线、横线问题。
  • 康佳LC42D530D的逻辑板通常位于屏幕下方,通过一个排线连接到主板。
  • 排查与维修：
    1. 检查排线： 拔掉电视电源，打开后盖，找到连接主板和逻辑板的扁平排线（通常是30针或40针），检查排线是否插紧、有无弯折或氧化，可以尝试拔下来，用橡皮擦轻轻擦拭排线金手指部分和接口,然后重新插紧。
    2. 测量供电： 逻辑板需要多路供电（通常是5V, 12V, -5V等），用万用表测量逻辑板上的供电电压是否正常，如果电压异常，可能是主板供电问题；如果电压正常但逻辑板不工作,则很可能是逻辑板本身损坏。
    3. 更换逻辑板： 如果排线正常，供电也正常，但故障依旧，那么基本可以确定是逻辑板损坏，逻辑板上的驱动芯片（如GM2221, RTD2660等）或周边电容、电阻等元件损坏都可能导致此问题，直接更换一块同型号的逻辑板是最快、最有效的解决方法。

• 可能原因2：T-CON板故障（部分机型逻辑板和T-CON板是分开的）

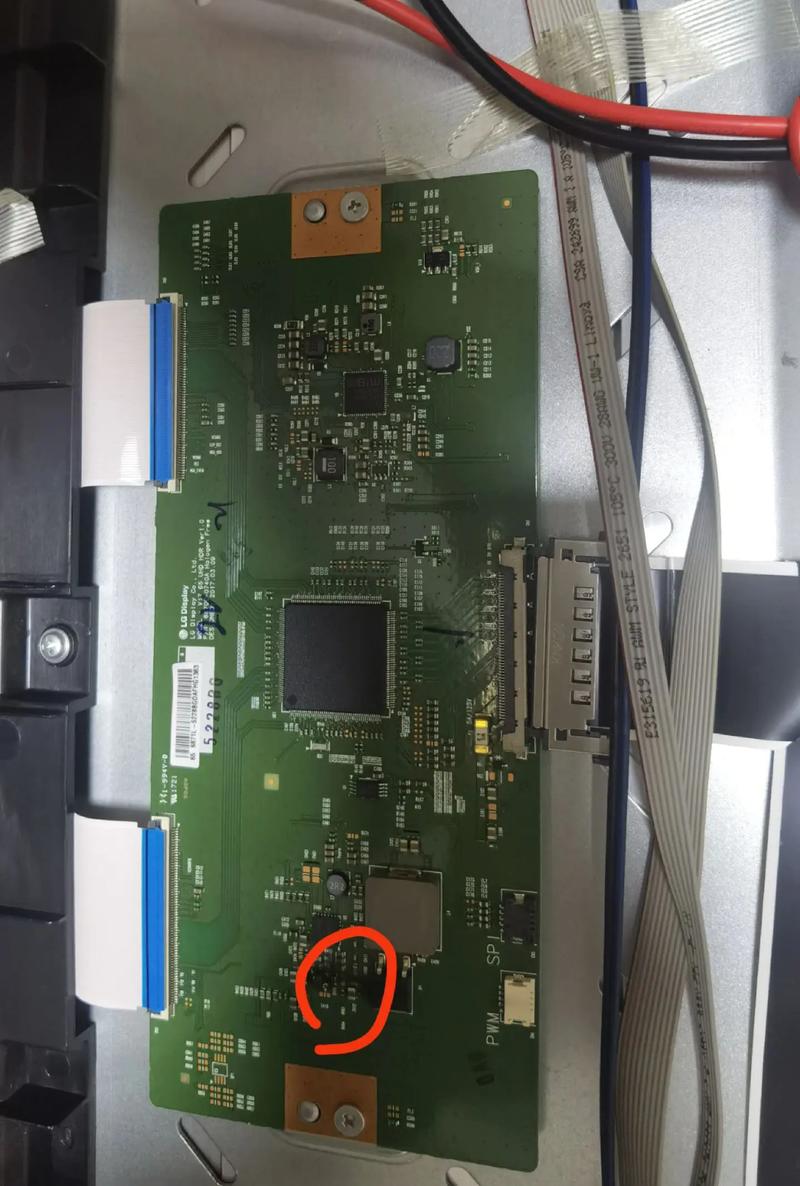

  • 描述： 在一些设计中，T-CON板（时序控制板）是独立的一块小板，专门负责控制液晶面板上每个像素点的开关时序，它出现故障也会导致竖线、横线、花屏。
  • 排查与维修： 在康佳LC42D530D上，T-CON功能通常集成在逻辑板上，但如果您的电视结构特殊，找到一块连接在液晶面板侧边的小板，那就是T-CON板，检查其供电和排线,同样可以尝试更换。

• 可能原因3：液晶屏本身损坏（最严重）

  • 描述： 如果屏幕出现不规则的色块、水波纹、大面积的漏光或物理划痕，并且所有排线和板卡都正常,那很可能是液晶屏本身老化或损坏。
  • 判断： 这种情况通常是无法修复的，维修成本极高，相当于换屏,不如直接换新电视。

屏幕整体发白、发黄、色彩异常或亮度不均

• 可能原因1：背光问题

  • 描述： 屏幕白屏，通常意味着背光亮了，但图像信号没有正确驱动液晶分子，导致所有像素都处于“打开”状态,透过了背光。
  • 排查：
    1. 检查背光驱动板（条板）： 这块板子负责点亮背光灯珠，如果它损坏，可能导致背光不亮（黑屏）或工作异常（白屏、色彩异常）。
    2. 检查灯珠（LED灯条）： 如果屏幕局部区域发暗或出现彩色斑块，可能是灯珠损坏，需要拆开屏幕边框，检查背光条上的灯珠是否有不亮的,更换灯条即可修复。
    3. 检查主板： 主板为背光驱动板提供控制信号和供电，如果主板输出的控制信号异常,也可能导致背光工作不正常。

• 可能原因2：逻辑板或主板问题

  • 描述： 如果整个屏幕的色彩都出现偏移（比如全屏偏红、偏绿）,也可能是图像处理或信号传输链路出了问题。
  • 排查： 同样，先检查排线连接,然后可以尝试更换逻辑板或主板进行排查。

图像有拖影、延迟或重影

• 可能原因：
  1. 信号源问题： 检查机顶盒或播放设备的设置，是否开启了“过扫描”或“电影模式”等。
  2. 电视设置问题： 进入电视的“图像设置”菜单，尝试切换不同的“画面模式”（如鲜艳、标准、柔和），关闭“动态对比度”、“运动补偿”等可能影响响应速度的功能。
  3. 主板或逻辑板性能下降： 如果以上设置无效，可能是处理图像信号的主芯片或相关电路性能下降,需要专业维修。

第三步：总结与维修建议

维修成本参考：

• 逻辑板： 100-300元不等,是维修中最常更换的部件。
• 背光驱动板（条板）： 50-150元。
• LED灯条： 80-200元（根据屏幕大小和灯珠数量）。
• 主板： 价格较高，200-400元以上，通常不建议更换,除非电视其他部分都很好。
• 液晶屏： 500元以上，几乎等于新电视价格,不建议维修。

最终建议：

1. 先做基础排查,确保不是简单的接触不良或设置问题。
2. 如果故障现象指向逻辑板或背光问题，这是该型号电视的通病，您可以自己拆机检查排线和供电，如果对电路不熟，直接将逻辑板或背光板拿到专业的电子维修店进行检测和更换,是比较经济高效的选择。
3. 如果故障复杂，或者怀疑是液晶屏损坏，建议咨询专业维修人员评估维修价值，如果维修费用超过电视当前价值的50%-70%,通常更建议更换新电视。
