美的C21-SK2118电磁炉不检锅咋办？

第一步：初步判断与安全检查

在进行任何拆解或维修之前,请务必注意安全！

1. 断电！断电！断电！ 拔下电磁炉的电源插头。
2. 观察外观： 检查电磁炉外壳是否有明显破损、烧焦的痕迹。
3. 听声音： 插上电，不开机，仔细听内部是否有“滋滋”的异响或高压放电声，如果有，说明内部有严重短路，应立即断电并停止尝试,寻求专业维修。
4. 通风： 确保电磁炉周围通风良好,避免因过热引发问题。

第二步：理解“不检锅”的原理

电磁炉能正常加热,必须满足两个核心条件：

1. 有合适的锅具： 锅具必须是含铁的导磁体（如铁锅、不锈钢锅）,且锅底直径和平整度符合要求。
2. IGBT管能正常工作： 电磁炉内部有一个叫做IGBT管（绝缘栅双极型晶体管）的核心部件，它相当于一个高速开关，控制着电流的通断,从而产生高频磁场加热锅具。

“不检锅”故障，通常是指IGBT管没有被驱动电路正常触发，或者驱动电路本身出了问题，导致IGBT管始终处于截止状态，没有电流通过，因此无法产生磁场,自然也检测不到锅具。

第三步：由简到繁的排查流程（用户可自行操作部分）

请按照以下顺序逐一排查,大概率能找到问题所在。

锅具问题（最常见，也最容易被忽略）

• 锅具不匹配： 请确认您使用的锅具是含铁的，您可以用一块磁铁去吸锅底，如果能牢牢吸住，说明锅具是合格的，陶瓷锅、玻璃锅、铜锅、铝锅、不锈钢复合锅（夹层不含铁）等都不能用。
• 锅具太小或太薄： 锅底直径过小（通常建议小于10cm）或锅底过薄、不平整，电磁炉可能无法检测到,请换一个家里其他能正常工作的电磁炉锅具试试。
• 放置位置不当： 确保锅具完全、平稳地放在电磁炉面板的正中央。

电源与面板问题

• 电源插座问题： 换一个确认正常的插座，或者用其他小电器（如手机充电器）测试该插座是否有电。
• 电源线问题： 检查电源线是否有破损、断裂,或者插头与插座接触不良。
• 微动开关（按键板）问题： 按键板下面有几个微动开关，用于接收用户指令，如果某个微动开关卡死或损坏，可能导致主板无法接收到开机信号。
  • 排查方法： 断电后，拆开电磁炉外壳（通常需要拧下底部的螺丝），找到按键板连接主板的排线，拔掉再重新插紧，如果无效,可能需要更换微动开关或整个按键板。

风扇与散热问题

• 风扇卡死： 电磁炉启动前会先自检风扇，如果风扇因为油污、异物或轴承问题而卡死，主板会判断为故障并保护，从而无法进入加热状态。
  • 排查方法： 断电后，用手轻轻拨动风扇扇叶，看是否能顺畅转动，如果转动困难,需要清理风扇或更换风扇。

第四步：内部电路排查（需要一定动手能力，请谨慎操作）

如果以上外部问题都排除了，那么故障很可能出在电磁炉内部，这部分操作需要拆机，并使用万用表进行测量。如果您不熟悉电子电路，强烈建议将电磁炉送到专业维修点，因为内部有高压，操作不当有触电和损坏设备的危险。

检查关键元器件

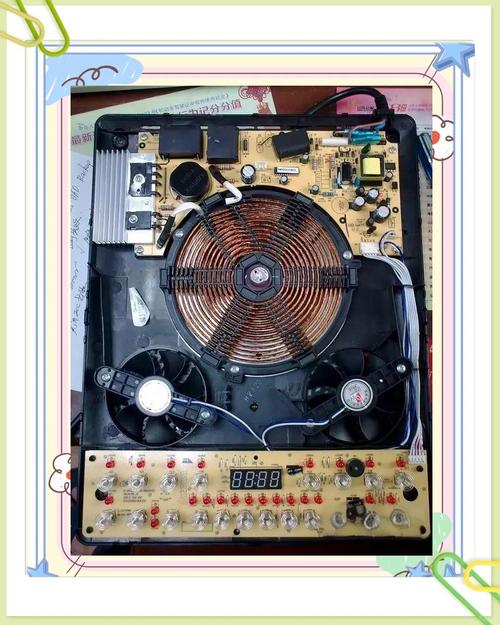

打开外壳后,首先找到以下几个核心部件：

• IGBT管（绝缘栅双极型晶体管）： 通常安装在散热片上,是三个引脚的黑色方块。
• 整流桥（整流堆）： 通常也是安装在散热片上,有四个引脚。
• 谐振电容（C3）： 一个容量很大的电容（通常是几μF）,与IGBT和线圈盘串联。
• 驱动芯片（如TA8316S等）： 一个小的8脚或16脚芯片,负责驱动IGBT。
• 线圈盘（加热盘）： 铜线盘。

重点检查步骤（使用万用表）

警告：操作前务必断电并给高压电容放电！

1. 测量主电源：

   • 找到连接市电的AC接线端子。
   • 用万用表交流电压档测量L（火线）和N（零线）之间，应有约220V交流电压，如果此处无电压,检查电源线和保险丝。

2. 检查保险丝（FUSE）：


   （图片来源网络，侵删）
   • 保险丝是电路的第一道防线，通常在AC输入端附近,是一个玻璃管或陶瓷管。
   • 用万用表电阻档（通断档）测量保险丝两端，如果蜂鸣器响或电阻值接近0Ω，说明保险丝是好的，如果蜂鸣器不响或电阻值无穷大（OL）,说明保险丝熔断。
   • 重要提示： 保险丝熔断绝不是简单的更换！它熔断说明后级电路存在短路故障。必须先找到并修复短路点后，才能更换新的同规格保险丝，否则换上新的会立刻再次熔断,甚至烧毁更昂贵的IGBT管。

3. 检查IGBT管和整流桥（保险丝熔断后必查）：

   • IGBT管检测：
     • 将IGBT从电路板上焊下（至少断开与C、E极的连接）。
     • 用万用表二极管档测量：
       • 黑表笔接E（发射极），红表笔接G（栅极），应有读数（约0.5-0.7V）。
       • 红表笔接E，黑表笔接G,也应有一个读数。
       • 黑表笔接C（集电极），红表笔接E，电阻值应为无穷大，如果测得有阻值或短路,说明IGBT已击穿损坏。
   • 整流桥检测：
     • 同样用二极管档测量AC输入端（~）和+/-直流输出端。
     • 测量任意一个交流输入端到正极（+）的直流输出端，应有一个正向压降（约0.5V）；反向测量则无穷大，对负极（-）同理，如果正反向都导通或都短路,说明整流桥已损坏。

4. 检查驱动电路（不烧保险丝的“不检锅”重点）：

   • 如果保险丝是好的，IGBT和整流桥也没坏,那么问题十有八九出在驱动电路上。
   • 驱动芯片供电： 查找驱动芯片（如TA8316S）的供电引脚（通常是VCC或VDD），测量其对地电压，正常工作时应有15-20V左右的直流电压，如果此电压异常，检查其供电电路的电阻、电容等元件。
   • 驱动信号： 这是最难测的，需要开机（有风险），用示波器测量驱动芯片输出到IGBT栅极的信号，对于普通用户，如果确认供电正常,驱动芯片本身故障的可能性就很大。
   • 常见驱动芯片： 美的电磁炉常用驱动芯片有TA8316S、TA8316AS、SN3350等，如果测量其供电正常但无输出，且外围元件（如电阻、电容）正常,则基本可判断为驱动芯片损坏。

5. 检查谐振电容（C3）：

   • 用万用表电阻档或电容档测量，如果电阻档测得阻值很小或短路，或电容档测得容量远小于标称值/无容量，说明电容失效或击穿,需要更换。

总结与常见故障点
